Instrukcja montażu zestawu montażowego radia Metra 107-GM4B
Przewodnik instalacji zestawu montażowego Metra 107-GM4B dla wybranych modeli Chevrolet i GMC. Zawiera szczegółowe kroki demontażu deski rozdzielczej, przygotowania zestawu oraz montażu radia Pioneer.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu 107-GM4B w pojazdach Chevrolet Silverado 1500 (2019+), Silverado 2500/3500 (2020+), GMC Sierra 1500 (2019+) oraz Sierra 2500/3500 (2020+). Zestaw jest przeznaczony dla modeli z 8-calowym radiem z dwoma pokrętłami (kod RPO IOS lub IOT). Przed przystąpieniem do prac należy odłączyć zasilanie, wyjmując kluczyk ze stacyjki na kilka minut.
Wymagane narzędzia
- Narzędzie do demontażu paneli
- Śrubokręt krzyżakowy
- Klucz nasadowy 9/32 cala
- Śrubokręt Torx T-15
Demontaż deski rozdzielczej
Procedura różni się w zależności od obecności pełnej konsoli środkowej:
- Modele z pełną konsolą: Należy zdjąć osłonę śruby po stronie kierowcy, odkręcić śrubę 9/32 cala, a następnie wypiąć panele wykończeniowe konsoli środkowej oraz panel uchwytu na kubki.
- Wszystkie modele: Należy wypiąć dolny panel wykończeniowy, panel wokół wyświetlacza radia, a następnie odkręcić sześć śrub 9/32 cala mocujących panel sterowania klimatyzacją i radiem.
Przygotowanie zestawu
- Odkręć 10 śrub T-15 z tyłu fabrycznego panelu, aby zdjąć osłonę.
- Ostrożnie odłącz kabel taśmowy łączący wyświetlacz z panelem sterowania.
- Odkręć 4 śruby T-15 mocujące sterowanie radiem.
- Zamontuj panel zaślepiający (blank-out panel) w miejsce wyświetlacza, używając fabrycznych śrub.
Montaż radia
- Przymocuj wyświetlacz do uchwytów montażowych za pomocą śrub dostarczonych z radiem.
- Poprowadź kabel przedłużający RGB od obudowy radia do wyświetlacza.

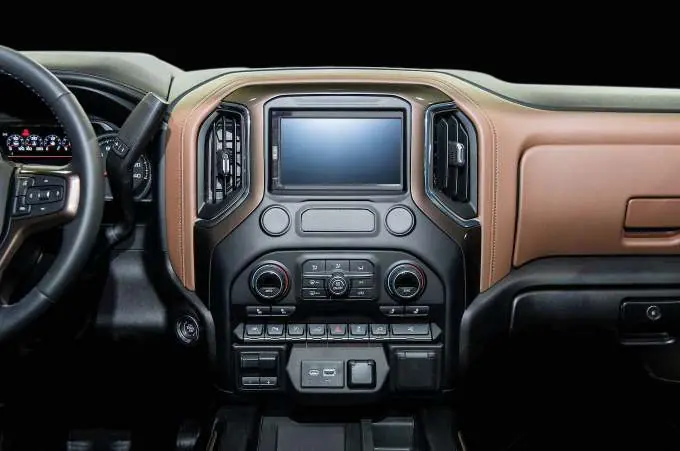

- Umieść wyświetlacz w obudowie i przykręć całość do fabrycznego panelu radia.
- Podłącz wiązkę przewodów i adapter antenowy (sprzedawane oddzielnie).
- Przed ostatecznym montażem przetestuj działanie radia, tymczasowo podłączając panel klimatyzacji, aby uniknąć błędów komputera pojazdu.
Kontakt serwisowy
W razie trudności z instalacją prosimy o kontakt z działem wsparcia technicznego pod numerem 386-257-1187 lub adresem e-mail [email protected].
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Pojawienie się kodów błędów pojazdu po instalacji.
Upewnij się, że panel sterowania klimatyzacją jest podłączony podczas testowania radia.
Trudności z identyfikacją kompatybilności pojazdu.
Sprawdź kod RPO na etykiecie certyfikacji pojazdu wewnątrz drzwi kierowcy za pomocą skanera kodów QR.
Przed użyciem
- Wyłącz zapłon i wyjmij kluczyk ze stacyjki na kilka minut przed demontażem.
- Upewnij się, że posiadasz wymagane narzędzia: narzędzie do paneli, śrubokręt krzyżakowy, klucz 9/32 cala i Torx T-15.
- Zweryfikuj, czy Twój pojazd posiada radio z dwoma pokrętłami i 8-calowym ekranem (kod RPO IOS lub IOT).
- Przygotuj dodatkowe akcesoria: wiązkę AXTC-LN30 i adapter antenowy 40-EU55 (sprzedawane oddzielnie).
Ilustracje i schematy
- Rysunki A-F w sekcji demontażu pokazują kolejność wypinania paneli plastikowych.
- Rysunki w sekcji przygotowania pokazują demontaż tylnej osłony panelu fabrycznego.
- Rysunki w sekcji montażu ilustrują sposób przykręcenia wyświetlacza do uchwytów.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla modeli z 8-calowym ekranem i dwoma pokrętłami.
- Wymaga użycia dedykowanych adapterów Metra/Axxess do poprawnej integracji z elektroniką pojazdu.
