Instrukcja montażu zestawu montażowego radia Metra 107-TO7HG

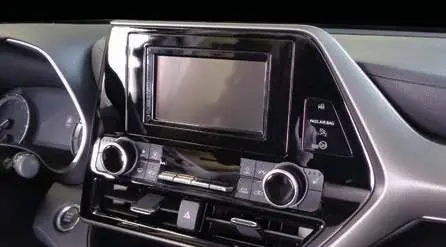

Przewodnik instalacji zestawu montażowego Metra 107-TO7HG dla Toyota Highlander 2020. Zawiera instrukcje demontażu deski rozdzielczej, montażu radia ISO DDIN oraz Pioneer Modular.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu Metra 107-TO7HG w samochodach Toyota Highlander 2020 (bez fabrycznego ekranu 12,3 cala). Zestaw umożliwia instalację radia w formacie ISO DDIN lub radia Pioneer Modular 6,8 cala. Przed przystąpieniem do prac należy odłączyć zasilanie, wyjmując kluczyk ze stacyjki na kilka minut przed demontażem fabrycznego radia.
Elementy zestawu
- Panel wykończeniowy radia
- Wsporniki ekranu
- Wsporniki obudowy radia
Demontaż deski rozdzielczej
- Podważ i zdejmij panel wykończeniowy znajdujący się za radiem.
- Odkręć cztery śruby 10 mm.
- Odłącz wtyczki, zdejmij radio wraz z panelem.
- Odkręć cztery śruby krzyżakowe mocujące fabryczne radio do panelu deski rozdzielczej.
Montaż radia ISO DDIN
- Przymocuj wsporniki radia do urządzenia za pomocą śrub dołączonych do radia.
- Wsuń radio do deski rozdzielczej i zabezpiecz fabrycznymi śrubami.
- Zamontuj panel wykończeniowy radia w fabrycznym panelu deski.
- Podłącz wiązkę przewodów i adapter antenowy (sprzedawane oddzielnie).
- Złóż deskę rozdzielczą w odwrotnej kolejności.
Montaż radia Pioneer Modular
- Przymocuj wsporniki obudowy do korpusu radia za pomocą śrub dostarczonych z radiem.
- Wsuń korpus radia do deski rozdzielczej i zabezpiecz fabrycznymi śrubami.
- Przymocuj wyświetlacz radia do wsporników ekranu za pomocą śrub dostarczonych z radiem.
- Umieść panel wykończeniowy w desce, następnie zamontuj wyświetlacz i zabezpiecz fabrycznymi śrubami.
- Podłącz wiązkę przewodów, adapter antenowy oraz kabel wyświetlacza do korpusu radia.
- Złóż deskę rozdzielczą w odwrotnej kolejności.
Wsparcie techniczne
W razie trudności prosimy o kontakt z działem wsparcia technicznego pod numerem 386-257-1187 lub adresem e-mail [email protected]. Wsparcie dostępne jest od poniedziałku do piątku w godzinach 9:00-19:00, w soboty 9:00-19:00 oraz w niedziele 10:00-16:00 czasu wschodniego (EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie włącza się po instalacji
Upewnij się, że wszystkie fabryczne złącza zostały podłączone przed przekręceniem kluczyka w stacyjce.
Brak dopasowania śrub
W przypadku radia Pioneer Modular, wyświetlacz i korpus radia wymagają użycia różnych typów śrub dostarczonych z radiem.
Przed użyciem
- Wyjmij kluczyk ze stacyjki na kilka minut przed demontażem radia.
- Przygotuj narzędzia: narzędzie do demontażu paneli, klucz nasadowy 10 mm, śrubokręt krzyżakowy.
- Upewnij się, że posiadasz odpowiednią wiązkę przewodów (np. 70-1765) i adapter antenowy (40-LX11).
- Sprawdź, czy radio posiada obudowę w kształcie litery L lub jest modelem Pioneer Modular 6,8 cala.
Parametry w praktyce
- Pioneer Modular
- Typ radia z oddzielnym wyświetlaczem i korpusem.
Ilustracje i schematy
- Rysunki A, B, C na stronie 2 pokazują kolejność demontażu panelu i radia.
- Rysunki montażowe na stronach 2 i 3 ilustrują sposób przykręcania wsporników do korpusu radia i wyświetlacza.
Zgodność modelu
- Zestaw nie jest przeznaczony do modeli Toyota Highlander 2020 wyposażonych w fabryczny ekran 12,3 cala.
