Instrukcja montażu zestawu montażowego Metra 107-GM5B
Kompletny przewodnik instalacji zestawu Metra 107-GM5B dla Cadillac SRX (2010-2012). Zawiera instrukcje demontażu deski rozdzielczej, przygotowania zestawu, podłączenia interfejsu Axxess oraz konfiguracji sterowania z kierownicy.
Spis treści
Najważniejsze informacje z instrukcji
Zestaw Metra 107-GM5B jest przeznaczony do montażu radia niefabrycznego w samochodach Cadillac SRX z lat 2010-2012. Umożliwia zachowanie fabrycznego panelu sterowania klimatyzacją, wyświetlacza funkcji pojazdu, sterowania z kierownicy oraz kamery cofania. Przed przystąpieniem do prac należy odłączyć ujemną klemę akumulatora.
Demontaż deski rozdzielczej
Proces demontażu obejmuje usunięcie paneli wykończeniowych konsoli środkowej, odkręcenie śrub mocujących panel sterowania oraz kieszeni dolnej. W modelach z nawigacją konieczne jest dodatkowe zdemontowanie osłony nad wysuwanym ekranem. Po odłączeniu złączy elektrycznych należy ostrożnie wyjąć radio fabryczne.
Przygotowanie zestawu
Przygotowanie obejmuje demontaż fabrycznego ekranu i panelu przycisków z oryginalnej obudowy. Należy przenieść elementy sterowania klimatyzacją do nowego panelu Metra 107-GM5B, zabezpieczając je fabrycznymi śrubami. Wymagane jest przycięcie górnych nóżek montażowych przycisków klimatyzacji.
Montaż radia
Zestaw obsługuje radia typu DDIN oraz radia modułowe Pioneer. Należy zamontować odpowiednie wsporniki do obudowy radia, a następnie zabezpieczyć całość w desce rozdzielczej przy użyciu fabrycznych punktów montażowych.
Podłączenie interfejsu Axxess
Interfejs Axxess zapewnia integrację z elektroniką pojazdu. Należy wykonać połączenia przewodów zgodnie z instrukcją (zależnie od obecności wzmacniacza fabrycznego). Ważne jest podłączenie różowego przewodu sterowania klimatyzacją, w przeciwnym razie panel klimatyzacji nie będzie działał.
Programowanie i ustawienia
Po podłączeniu interfejsu, uruchomienie silnika inicjuje proces automatycznego wykrywania pojazdu (dioda LED zmieni kolor z czerwonego na zielony). Instrukcja zawiera procedury regulacji głośności sygnałów dźwiękowych (chimes) oraz konfiguracji sterowania z kierownicy, w tym możliwość zmiany przypisania przycisków.
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Brak działania panelu klimatyzacji
Upewnij się, że różowy przewód z czerwonym złączem typu bullet jest podłączony do różowego przewodu z wiązki klimatyzacji.
Radio wyłącza się po aktywacji OnStar
Sprawdź, czy brązowy przewód (mute) jest poprawnie podłączony do radia.
Brak dźwięku w systemach ze wzmacniaczem
Upewnij się, że niebiesko-biały przewód (amp turn on) jest podłączony do radia.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed rozpoczęciem prac.
- Przygotuj narzędzia: narzędzie do demontażu paneli, śrubokręt krzyżakowy, klucz nasadowy 9/32", śrubokręt Torx T-15.
- Sprawdź, czy posiadasz odpowiedni adapter antenowy.
- W przypadku radia Pioneer, upewnij się, że masz kabel przedłużający RGB (CD-RGB150E).
Parametry w praktyce
- R.A.P. (Retained Accessory Power)
- Funkcja podtrzymania zasilania akcesoriów po wyłączeniu zapłonu do momentu otwarcia drzwi.
- Potencjometr na interfejsie
- Służy do ręcznej regulacji głośności sygnałów dźwiękowych (chimes).
Ilustracje i schematy
- Rysunki w sekcji 'Dash Disassembly' pokazują punkty mocowania śrub i miejsca podważania paneli.
- Schematy w sekcji 'Kit Preparation' ilustrują demontaż fabrycznych komponentów z panelu sterowania.

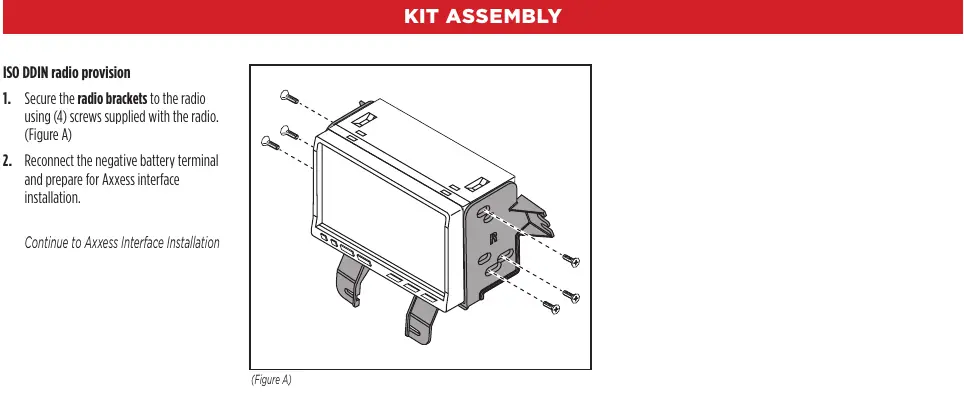

- Rysunki w sekcji 'Kit Assembly' pokazują sposób montażu wsporników do radia.
Zgodność modelu
- Zestaw dedykowany dla Cadillac SRX 2010-2012.
- Kompatybilny z systemami z fabrycznym wzmacniaczem i bez niego.
- Współpracuje z radiami typu DDIN oraz wybranymi modelami modułowymi Pioneer (DMH-C2550NEX, DMH-C2500NEX).
