Instrukcja montażu zestawu montażowego radia Metra 107-KI2HG
Przewodnik instalacji zestawu montażowego Metra 107-KI2HG dla pojazdów Kia K5 (2021-Up). Zawiera szczegółowe kroki demontażu deski rozdzielczej oraz montażu radia Pioneer modular 6.8”.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu 107-KI2HG przeznaczonego do pojazdów Kia K5 (roczniki 2021 i nowsze). Zestaw został zaprojektowany specjalnie dla modułowych radioodbiorników Pioneer 6.8” (np. DMH-C2550NEX, DMH-C2500NEX). Przed przystąpieniem do prac należy odłączyć ujemną klemę akumulatora przy wyjętym kluczyku ze stacyjki.
Demontaż deski rozdzielczej
Proces demontażu wymaga użycia narzędzia do usuwania paneli oraz śrubokręta krzyżakowego:
- Zdemontuj panel wykończeniowy po stronie pasażera i odkręć dwie śruby krzyżakowe.
- Odczep panel nad schowkiem (nie trzeba go całkowicie usuwać) i odkręć trzy śruby krzyżakowe.
- W modelach z kluczykiem, odczep panel po prawej stronie kolumny kierownicy.
- Zdemontuj panel pod radiem oraz mały panel za ekranem radia, a następnie odkręć dwie śruby.
- Odkręć dwie śruby pod ekranem radia i wyjmij cały moduł radia wraz z obudową.
Przygotowanie i montaż zestawu
Montaż nowego radia odbywa się w następujących krokach:

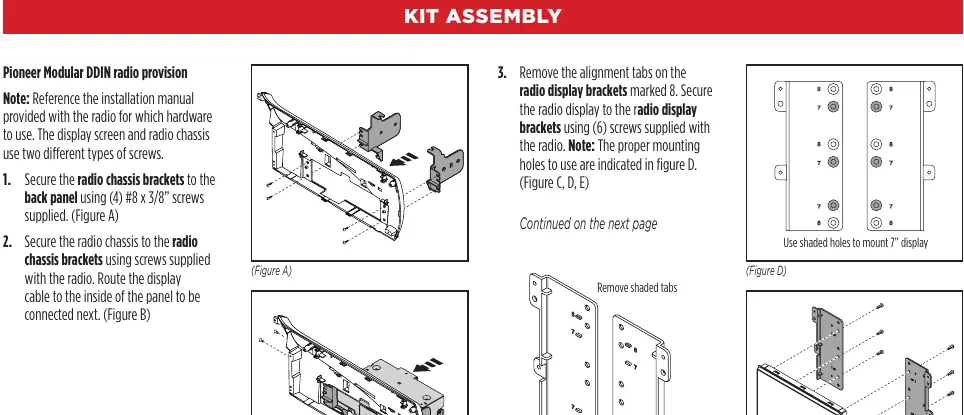

- Zamocuj cztery dołączone klipsy panelu do tylnej części obudowy.
- Przykręć wsporniki obudowy radia do tylnego panelu za pomocą śrub #8 x 3/8”.
- Zamocuj radio do wsporników, używając śrub dostarczonych z radiem.
- W przypadku montażu wyświetlacza, usuń zakładki wyrównujące z wsporników wyświetlacza (oznaczone jako 8) i przykręć wyświetlacz zgodnie z otworami montażowymi wskazanymi w instrukcji.
- Podłącz kabel wyświetlacza, umieść panel wykończeniowy wyświetlacza i zabezpiecz go śrubami #4 x 3/8”.
- Połącz przedni panel z zespołem radia i zamontuj całość w desce rozdzielczej, używając fabrycznych śrub.
Wsparcie techniczne
W razie problemów z instalacją, wsparcie techniczne Metra jest dostępne pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected]. Godziny pracy wsparcia: poniedziałek-piątek 9:00-19:00, sobota 10:00-19:00, niedziela 10:00-16:00 (czasu wschodniego EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem wyświetlacza
Upewnij się, że usunięto zakładki wyrównujące oznaczone jako '8' na wspornikach wyświetlacza i użyto właściwych otworów montażowych dla 7-calowego wyświetlacza.
Brak połączenia z fabryczną instalacją
Metra zaleca użycie dedykowanych adapterów połączeniowych Metra lub Axxess dla zachowania pełnej funkcjonalności.
Przed użyciem
- Odłącz ujemną klemę akumulatora.
- Upewnij się, że kluczyk nie znajduje się w stacyjce.
- Przygotuj narzędzie do usuwania paneli oraz śrubokręt krzyżakowy.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (A-H).
- Zweryfikuj kompatybilność radia (modułowe Pioneer 6.8").
Parametry w praktyce
- Śruby #8 x 3/8”
- Służą do mocowania wsporników obudowy radia do tylnego panelu.
- Śruby #4 x 3/8”
- Służą do montażu panelu wykończeniowego wyświetlacza oraz przedniego panelu zestawu.
Ilustracje i schematy
- Rysunki A-I w sekcji Dash Disassembly pokazują kolejność demontażu paneli i lokalizację śrub.
- Rysunek D w sekcji Kit Assembly wskazuje konkretne otwory montażowe dla wyświetlacza 7-calowego.
Zgodność modelu
- Zestaw dedykowany wyłącznie dla Kia K5 2021-Up.
- Zaprojektowany dla modułowych radioodbiorników Pioneer 6.8” (np. DMH-C2550NEX, DMH-C2500NEX).
- Adapter antenowy nie jest wymagany.
