Instrukcja montażu zestawu instalacyjnego radia Metra 108-GM1G
Przewodnik instalacji zestawu montażowego Metra 108-GM1G dla Chevrolet Silverado i GMC Sierra. Zawiera kroki demontażu deski rozdzielczej, montażu radia Pioneer DMH-C5500NEX oraz wskazówki dotyczące połączeń.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu zestawu instalacyjnego Metra 108-GM1G, zaprojektowanego specjalnie dla radia Pioneer DMH-C5500NEX (8 cali) w wybranych modelach Chevrolet Silverado i GMC Sierra. Przed przystąpieniem do prac należy bezwzględnie odłączyć ujemną klemę akumulatora przy wyjętym kluczyku ze stacyjki.
Wymagane narzędzia
- Narzędzie do demontażu paneli
- Śrubokręt krzyżakowy (Phillips)
- Klucz nasadowy 9/32 cala
- Narzędzie do cięcia
Demontaż deski rozdzielczej
- Wypiąć i usunąć panel wykończeniowy otaczający radio oraz panel sterowania klimatyzacją.
- Odkręcić cztery śruby 9/32 cala mocujące panel radia/klimatyzacji, a następnie wypiąć i odłączyć panel.
- Odkręcić dwie śruby 9/32 cala mocujące odtwarzacz CD, wysunąć go, odłączyć i wyjąć.
- Przyciąć sub-deskę rozdzielczą, aby uzyskać miejsce na nowe radio.
Montaż zestawu
- Przymocować wsporniki obudowy radia do obudowy radia za pomocą czterech śrub dostarczonych z radiem.
- Przymocować wyświetlacz radia do wsporników wyświetlacza za pomocą sześciu śrub dostarczonych z radiem.
- Przymocować zespół wyświetlacza/wspornika do panelu wykończeniowego radia za pomocą czterech dołączonych śrub krzyżakowych.
- Wpiąć fabryczne elementy sterowania klimatyzacją w panel wykończeniowy radia.
- Podłączyć fabryczną wiązkę przewodów i złącze antenowe (zaleca się użycie odpowiednich adapterów Metra lub AXXESS).
- Wsunąć obudowę radia w deskę rozdzielczą i zabezpieczyć fabrycznymi śrubami.
- Przymocować zespół wyświetlacza i panelu wykończeniowego do pojazdu za pomocą fabrycznych śrub.
- Wpiąć fabryczny panel wykończeniowy na gotowy zespół radia.
Wsparcie techniczne
W razie trudności prosimy o kontakt z linią wsparcia technicznego pod numerem 386-257-1187 lub adresem e-mail [email protected]. Wsparcie dostępne jest od poniedziałku do piątku w godzinach 9:00–19:00, w soboty 10:00–19:00 oraz w niedziele 10:00–16:00 (czasu wschodniego EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Brak miejsca na nowe radio w desce rozdzielczej
Należy przyciąć sub-deskę rozdzielczą zgodnie z instrukcją, aby stworzyć odpowiednią przestrzeń.
Trudności z doborem wiązki przewodów
Metra zaleca stosowanie dedykowanych adapterów Metra lub AXXESS. Sprawdź opcje na stronie metraonline.com.
Przed użyciem
- Odłącz ujemną klemę akumulatora.
- Upewnij się, że kluczyk jest wyjęty ze stacyjki.
- Przygotuj narzędzie do demontażu paneli, śrubokręt krzyżakowy, klucz 9/32 cala oraz narzędzie do cięcia.
- Sprawdź, czy posiadasz odpowiedni adapter wiązki przewodów i adapter antenowy (40-EU55).
- Upewnij się, że wszystkie połączenia są bezpieczne przed ponownym podłączeniem zasilania.
Parametry w praktyce
- Śruby 9/32 cala
- Standardowy rozmiar śrub mocujących elementy fabryczne w desce rozdzielczej pojazdów GM.
- Adapter antenowy 40-EU55
- Wymagany element do podłączenia fabrycznej anteny do nowego radia.
Ilustracje i schematy

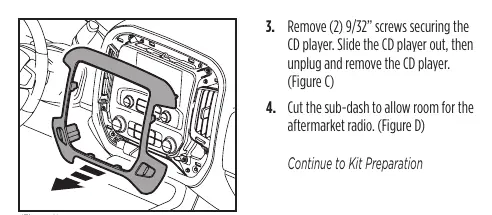

- Rysunki A-D w sekcji demontażu pokazują kolejność wypinania paneli i odkręcania śrub.

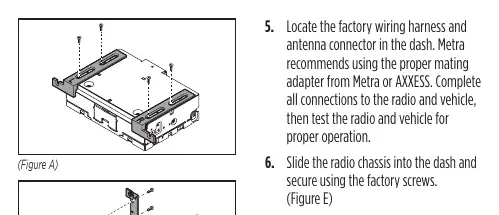

- Rysunki A-F w sekcji montażu ilustrują sposób łączenia wsporników z radiem i wyświetlaczem oraz finalny montaż w desce.
Zgodność modelu
- Zaprojektowane dla radia Pioneer DMH-C5500NEX (8 cali).
- Kompatybilne z Chevrolet Silverado 1500 (2014-2018), 1500 LD (2019) oraz 2500/3500 (2015-up).
- Kompatybilne z GMC Sierra 1500 (2014-2018), 1500 Limited (2019) oraz 2500/3500 (2015-up).
