Instrukcja montażu zestawu montażowego Metra 108-CH4 do Jeep Commander
Przewodnik instalacji zestawu montażowego Metra 108-CH4 dla radia 8-calowego w Jeep Commander (2006-2007). Zawiera kroki demontażu deski rozdzielczej, przygotowania panelu oraz montażu radia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu 108-CH4 w samochodach Jeep Commander (bez nawigacji) z lat 2006-2007. Zestaw został zaprojektowany specjalnie dla radia Pioneer DMH-C5500NEX 8-cali. Przed przystąpieniem do prac należy odłączyć zasilanie i pozostawić pojazd z wyjętym kluczykiem ze stacyjki na kilka minut.
Demontaż deski rozdzielczej
- Odkręć 16 śrub 5mm typu Allen zabezpieczających panel wykończeniowy deski rozdzielczej.
- Odczep i zdejmij panel wykończeniowy.
- Odkręć 4 śruby 9/32 cala mocujące fabryczne radio, wysuń je, odłącz przewody i wyjmij urządzenie.
Przygotowanie zestawu
- Używając lutownicy lub narzędzia tnącego, usuń plastikowe zgrzewy trzymające fabryczną ramkę radia.
- Za pomocą narzędzia do podważania zdejmij fabryczną ramkę radia z panelu deski rozdzielczej. Uważaj, aby nie uszkodzić otworów montażowych.
- Wepnij nową ramkę radia, umieść nasadki zabezpieczające na 4 otworach na śruby i przykręć za pomocą dołączonych śrub Phillips.
Montaż radia
- Przymocuj obudowę radia do wsporników za pomocą 4 śrub dostarczonych z radiem.
- Przymocuj ekran wyświetlacza do wsporników za pomocą 4 śrub dostarczonych z radiem.
- Podłącz fabryczną wiązkę przewodów oraz złącze antenowe. Metra zaleca użycie odpowiednich adapterów (np. CHTO-01, 40-CR10).
- Wsuń radio do deski rozdzielczej i zabezpiecz fabrycznymi śrubami.
- Złóż deskę rozdzielczą w odwrotnej kolejności do demontażu.
Wsparcie techniczne
W razie trudności z instalacją prosimy o kontakt z działem wsparcia technicznego pod numerem 386-257-1187 lub adresem e-mail [email protected].
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem elementów
Upewnij się, że instalacja została wykonana dokładnie według instrukcji i sprawdź, czy wszystkie fabryczne urządzenia są podłączone przed włączeniem zapłonu.
Przed użyciem
- Wyjmij kluczyk ze stacyjki na kilka minut przed demontażem radia.
- Przygotuj narzędzia: klucz nasadowy 9/32 cala, śrubokręt imbusowy 5mm, narzędzie tnące, narzędzie do podważania paneli, śrubokręt krzyżakowy, lutownicę.
- Upewnij się, że posiadasz odpowiednią wiązkę przewodów (CHTO-01) i adapter antenowy (40-CR10).
Ilustracje i schematy

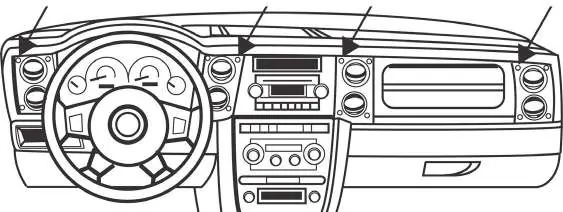

- Rysunki w sekcji demontażu pokazują rozmieszczenie 16 śrub mocujących panel deski rozdzielczej.
- Rysunki w sekcji przygotowania pokazują usuwanie plastikowych zgrzewów fabrycznej ramki.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla Jeep Commander (bez nawigacji) z lat 2006-2007.
- Zaprojektowany specjalnie dla radia Pioneer DMH-C5500NEX 8-cali.
