Instrukcja obsługi centrum komunikacyjnego Shure Stem Hub Express
Szybki przewodnik po instalacji i konfiguracji centrum komunikacyjnego Shure Stem Hub Express. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie PoE+, głośniki oraz skonfigurować system w ekosystemie Stem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Stem Hub Express to centrum komunikacyjne, które łączy urządzenia ekosystemu Stem w jedną sieć, umożliwiając zarządzanie audio, połączenia z głośnikami zewnętrznymi oraz integrację z platformami wideokonferencyjnymi przez USB. str. 2, 13
Najważniejsze czynności
- Montaż urządzenia str. 3
- Podłączenie zasilania PoE+ str. 4
Pierwsze uruchomienie
- Podłącz urządzenie do sieci PoE+, podłącz urządzenia audio/konferencyjne, a następnie skonfiguruj system przez platformę Stem Ecosystem. str. 4, 5
Problemy i rozwiązania
Brak zasilania
Sprawdź, czy sieć obsługuje PoE+ lub użyj wtryskiwacza PoE+.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 50 Hz - 16 kHz | Zakres częstotliwości audio. | str. 7, 13 |
| Waga | 0,23 kg | Masa urządzenia. | str. 7, 13 |
Gdzie szukać w PDF
- Konfiguracja str. 4
- Specyfikacja str. 7, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Stem Hub Express pełni rolę centrum komunikacyjnego, które łączy urządzenia z ekosystemu Stem w jedną sieć. Urządzenie zarządza sygnałami audio, umożliwiając komunikację między punktami końcowymi oraz połączenie z zewnętrznymi głośnikami i interfejsami konferencyjnymi.
Montaż

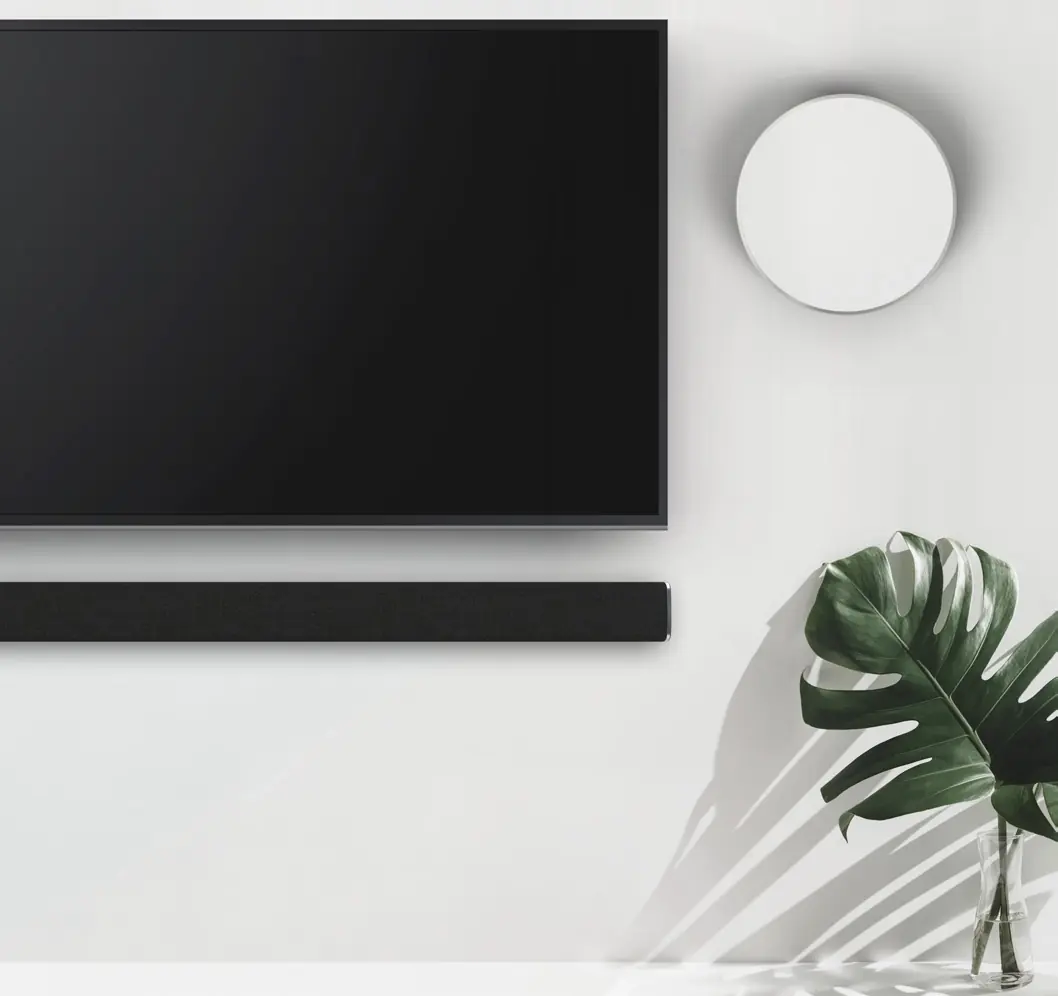

Urządzenie można zamontować na ścianie, ukrywając je za ekranem:
- Użyj poziomicy, aby zaznaczyć dwa punkty na powierzchni montażowej w odległości dokładnie 2,75 cala (7 cm) od siebie.
- Zainstaluj dostarczone śruby w zaznaczonych miejscach, używając kołków rozporowych, jeśli to konieczne.
- Dopasuj otwory montażowe (keyholes) z tyłu urządzenia do śrub, a następnie lekko dociśnij i przesuń w dół, aby zablokować urządzenie na miejscu.
Konfiguracja i podłączenie
Zasilanie i sieć: Podłącz Hub Express do sieci obsługującej PoE+ za pomocą kabla Ethernet. To połączenie zapewnia zasilanie, przesył danych oraz obsługę SIP.
Uwaga: Jeśli sieć nie obsługuje PoE+, należy dokupić oddzielny wtryskiwacz PoE+ lub przełącznik z obsługą PoE+.
Złącza:
- USB (Type B): Umożliwia korzystanie z funkcji wideokonferencji po podłączeniu do komputera.
- External Speakers: Złącze terminala (żeńskie) do podłączenia zewnętrznych głośników lub wzmacniaczy. Użyj dołączonego męskiego złącza terminala.
Ekosystem Stem
Zaleca się korzystanie z platformy Stem Ecosystem do wszystkich instalacji. Dostęp do platformy można uzyskać za pomocą urządzenia Stem Control, aplikacji na iOS, Windows i Android lub wpisując adres IP urządzenia w przeglądarce internetowej. Aby zapewnić prawidłowe działanie głośników zewnętrznych, należy użyć funkcji Stem RoomAdapt.
Dane techniczne
- Pasmo przenoszenia: 50 Hz - 16 kHz
- Waga: 0,23 kg
- Wymiary: 17,8 x 3,8 cm (średnica x wysokość)
- Zasilanie: PoE+ 802.3at Type 2
- Obsługiwane systemy: Windows 98 i nowsze, Linux, MacOS
Zawartość zestawu
- Kabel USB typu A do USB typu B (3,7 m)
- Kabel Ethernet CAT 6 (4,6 m)
- Męskie złącze terminala
- Śruby z łbem krzyżakowym i kołki rozporowe (2 szt.)
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się.
Upewnij się, że sieć obsługuje PoE+ (802.3at Type 2). Jeśli nie, użyj zewnętrznego wtryskiwacza PoE+.
Głośniki zewnętrzne nie działają poprawnie.
Upewnij się, że użyto funkcji Stem RoomAdapt w platformie Stem Ecosystem, aby zoptymalizować ustawienia akustyczne.
Przed użyciem
- Sprawdź, czy sieć obsługuje standard PoE+.
- Przygotuj kabel Ethernet CAT 6.
- Przygotuj powierzchnię montażową z rozstawem śrub 7 cm.
- Pobierz aplikację Stem Ecosystem lub przygotuj przeglądarkę internetową.
Parametry w praktyce
- PoE+ 802.3at Type 2
- Standard zasilania przez kabel Ethernet, wymagany do działania urządzenia.
- Terminal Block
- Złącze śrubowe do podłączenia analogowych głośników zewnętrznych.
Ilustracje i schematy
- Kensington Lock: Gniazdo zabezpieczające przed kradzieżą.
- Keyholes: Otwory montażowe na tylnej obudowie urządzenia.
Zgodność modelu
- Wymaga sieci z obsługą PoE+.
- Kompatybilny z Windows 98+, Linux, MacOS.
