Instrukcja obsługi modułu serwerowego Siemens SIMATIC ET 200SP
Kompletny przewodnik po module serwerowym Siemens SIMATIC ET 200SP (6ES7193-6PA00-0AA0). Dowiedz się, jak skonfigurować parametry, interpretować dane wejściowe, monitorować napięcie zasilania i rozwiązywać problemy diagnostyczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł serwerowy SIMATIC ET 200SP (6ES7193-6PA00-0AA0) służy do zamykania magistrali backplane systemu ET 200SP. Zapewnia diagnostykę napięcia zasilania L+ oraz napięcia zwrotnego, a także posiada miejsce na 3 zapasowe bezpieczniki. str. 8
Najważniejsze czynności
- Konfiguracja modułu str. 9, 11
Problemy i rozwiązania
Błąd 1BH
Nieprawidłowa wersja firmware (< V1.1.1). Wymień moduł lub zaktualizuj firmware.
str. 17Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 1BH | General error (Server module with invalid firmware version < V1.1.1) | Replace the server module or perform a firmware update. | str. 17 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 7 x 117 x 36 mm | Szerokość x Wysokość x Głębokość | str. 18 |
Gdzie szukać w PDF
- Opis modułu str. 8
- Konfiguracja i adresowanie str. 9, 10, 11, 12
- Diagnostyka str. 17
- Dane techniczne str. 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Moduł serwerowy Siemens SIMATIC ET 200SP (6ES7193-6PA00-0AA0) jest kluczowym elementem systemu rozproszonych wejść/wyjść ET 200SP. Jego głównym zadaniem jest zamykanie magistrali backplane systemu. Moduł umożliwia diagnostykę napięcia zasilania L+ oraz napięcia zwrotnego, a także posiada zintegrowany uchwyt na 3 zapasowe bezpieczniki (5 x 20 mm).
Opis i funkcje modułu
Moduł serwerowy pełni funkcję zakończenia magistrali backplane. Do jego kluczowych właściwości należą:
- Obsługa aktualizacji oprogramowania układowego (firmware).
- Zapis danych identyfikacyjnych (I&M).
- Możliwość rekonfiguracji w trybie RUN.
- Monitorowanie statusów napięcia zasilania L+ oraz napięcia zwrotnego dla każdego slotu.
- Retencyjne przechowywanie nazwy urządzenia, co ułatwia wymianę modułów bez konieczności ponownej konfiguracji topologicznej.
Konfiguracja i adresowanie
Moduł można skonfigurować za pomocą oprogramowania STEP 7 (TIA Portal) lub pliku GSD. Dostępne są trzy główne konfiguracje w zależności od potrzeb diagnostycznych:
- Wyłączone monitorowanie: Moduł posiada tylko jeden adres diagnostyczny.
- Włączone monitorowanie napięcia L+: Moduł udostępnia dane wejściowe o statusie napięcia zasilania L+ dla włożonych modułów I/O.
- Włączone monitorowanie napięcia L+ i napięcia zwrotnego: Rozszerzona diagnostyka obejmująca oba parametry.
Długość danych wejściowych zależy od maksymalnej konfiguracji systemu (12, 32 lub 64 moduły I/O) oraz wybranych funkcji diagnostycznych.
Diagnostyka i alarmy
System generuje alarmy diagnostyczne dla każdego zdarzenia, które można odczytać w buforze diagnostycznym CPU. W przypadku wykrycia nieprawidłowej wersji oprogramowania układowego (poniżej V1.1.1), moduł zgłasza błąd 1BH. W takiej sytuacji zaleca się wymianę modułu lub aktualizację jego firmware.
Dane techniczne
Moduł charakteryzuje się kompaktowymi wymiarami:
- Szerokość: 7 mm
- Wysokość: 117 mm
- Głębokość: 36 mm
- Waga: ok. 19 g
Rysunki wymiarowe
Moduł montowany jest na szynie montażowej. Należy zwrócić uwagę na styk uziemiający szyny montażowej, który jest kluczowy dla poprawnego działania i bezpieczeństwa systemu.
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Błąd 1BH (nieprawidłowa wersja firmware)
Wymień moduł na nowszy lub przeprowadź aktualizację oprogramowania układowego (firmware).
Brak danych wejściowych
Upewnij się, że moduł serwerowy jest poprawnie wpięty. Jeśli moduł serwerowy jest brakujący, dane wejściowe są nieważne.
Przed użyciem
- Sprawdź, czy moduł jest poprawnie wpięty w szynę backplane.
- Upewnij się, że wszystkie sloty I/O są zajęte (brak pustych slotów w konfiguracji).
- Skonfiguruj moduł w STEP 7 (TIA Portal) lub za pomocą pliku GSD.
- Sprawdź, czy używane moduły I/O wspierają monitorowanie napięcia zasilania i zwrotnego.
Parametry w praktyce
- Bezpieczniki
- Moduł posiada miejsce na 3 zapasowe bezpieczniki 5 x 20 mm.
Ilustracje i schematy

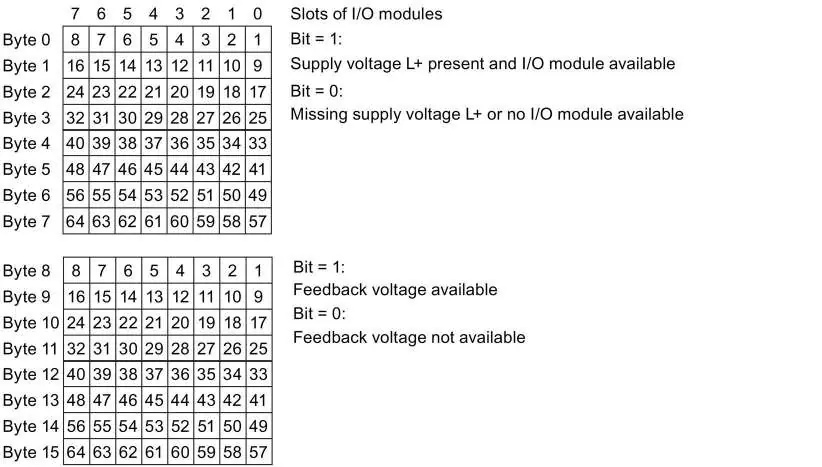

- Rysunki przedstawiają strukturę danych wejściowych (bajty 0-15) w zależności od konfiguracji.

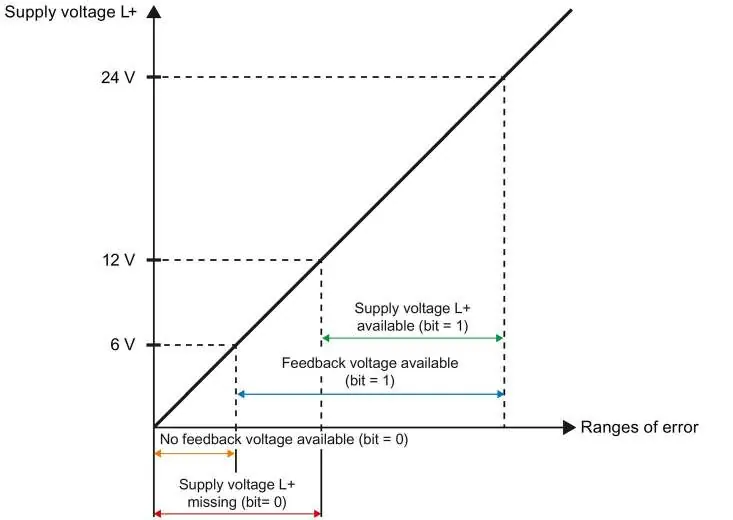

- Wykresy błędów pokazują progi napięcia zasilania L+ i napięcia zwrotnego.
Zgodność modelu
- Wymaga systemu ET 200SP.
- Współpracuje z STEP 7 (TIA Portal) oraz plikami GSD.
- Wsparcie dla IM 155-6 PN BA od wersji firmware V1.1.1.
