Instrukcja obsługi modułu wejść analogowych Siemens SIMATIC ET 200SP HA F-AI 8xI...
Przewodnik po instrukcji obsługi modułu wejść analogowych Siemens SIMATIC ET 200SP HA F-AI 8xI 2-/4-wire HART HA. Zawiera informacje o podłączeniu, konfiguracji parametrów, diagnostyce, funkcjach HART oraz specyfikację techniczną.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł F-AI 8xI 2-/4-wire HART HA to bezpieczny moduł wejść analogowych dla systemu ET 200SP HA, obsługujący 8 wejść prądowych z komunikacją HART i funkcjami bezpieczeństwa SIL3. str. 11, 90
Najważniejsze czynności
- Podłączenie zasilania str. 18
- Konfiguracja parametrów str. 23
- Diagnostyka błędów str. 67
Pierwsze uruchomienie
- Podłącz zasilanie 24V DC do terminali L+ i M. str. 18
- Skonfiguruj moduł w oprogramowaniu S7 F-Systems V6.4 lub wyższym. str. 21
Problemy i rozwiązania
Overtemperature
Operate the F-module in the specified temperature range.
str. 67
Wire break
Check the cable, disable diagnostics, or connect the sensor contacts.
str. 67Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 5H | Overtemperature | Operate the F-module in the specified temperature range. | str. 65, 67 |
| 6H | Wire break | Check cable/sensor connection. | str. 65, 67 |
Konserwacja i reset
- Po usunięciu błędu należy ponownie zintegrować moduł F w programie bezpieczeństwa. str. 67
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 24V DC | Znamionowe | str. 90 |
| Liczba wejść | 8 | Analogowe | str. 90 |
Gdzie szukać w PDF
- Spis treści str. 3, 4, 5
- Podłączenie str. 15, 16, 17, 18
- Diagnostyka str. 61, 67
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł F-AI 8xI 2-/4-wire HART HA to bezpieczny moduł wejść analogowych przeznaczony do systemów sterowania procesami. Instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, konfiguracji parametrów, podłączenia elektrycznego oraz diagnostyki. Moduł wspiera komunikację HART i może pracować w konfiguracjach redundancji IO.
Opis urządzenia

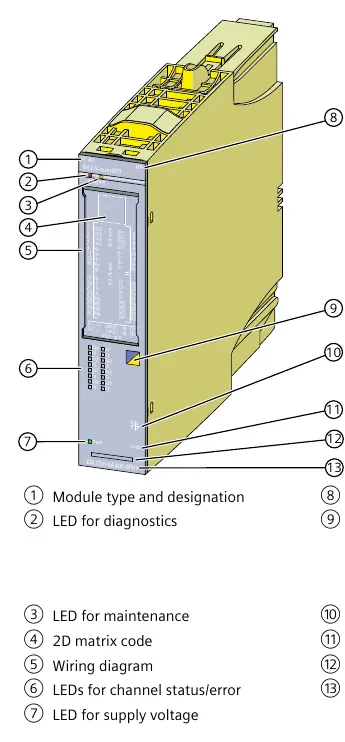

Moduł posiada 8 wejść prądowych (0-20 mA lub 4-20 mA) z rozdzielczością 16 bitów. Wyposażony jest w diody LED informujące o stanie pracy:
- DIAG: Diagnostyka modułu (zielona/czerwona).
- MT: Wymagana konserwacja (żółta).
- Channel status: Stan kanału (zielona).
- Channel fault: Błąd kanału (czerwona).
- PWR: Zasilanie (zielona).
Podłączenie i instalacja

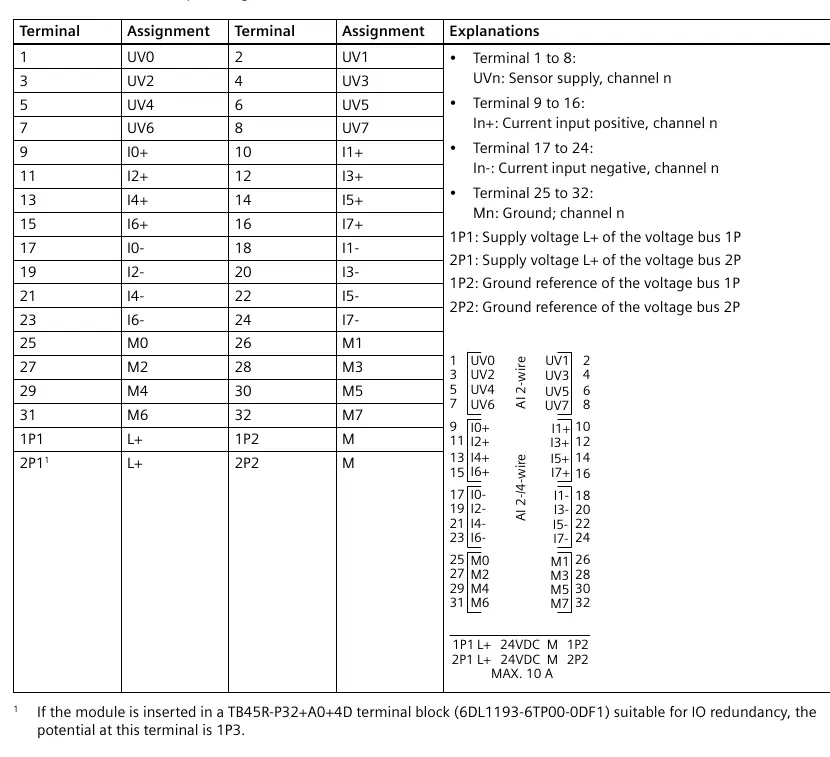

Podłączenie odbywa się poprzez dedykowane bloki zaciskowe. Instrukcja szczegółowo opisuje przypisanie pinów dla różnych typów przetworników (2-przewodowe i 4-przewodowe). W przypadku redundancji IO, moduły muszą być zainstalowane w parach w odpowiednim bloku zaciskowym (np. TB45R-P32).
Konfiguracja parametrów
Konfiguracja modułu odbywa się w oprogramowaniu HW Config (S7 F-Systems V6.4 lub wyższym). Kluczowe parametry obejmują:
- F-parameters: Adresy PROFIsafe (F_source_address, F_destination_address).
- Parametry kanału: Typ pomiaru, zakres, wygładzanie (smoothing), diagnostyka przerwania przewodu.
- HART: Aktywacja bramki HART (HART gate) oraz poszczególnych kanałów.
Funkcje HART
Moduł umożliwia cyfrową komunikację z inteligentnymi urządzeniami polowymi. Obsługiwane są komendy uniwersalne, ogólnego przeznaczenia oraz specyficzne dla urządzenia. Komunikacja HART może być monitorowana i konfigurowana za pomocą narzędzi takich jak SIMATIC PDM.
Diagnostyka i rozwiązywanie problemów
Moduł generuje przerwania diagnostyczne w przypadku wystąpienia błędów. Każdy błąd posiada kod (np. 5H dla Overtemperature, 6H dla Wire break). W przypadku wystąpienia błędu, należy sprawdzić okablowanie, parametry lub stan urządzenia polowego zgodnie z tabelami diagnostycznymi zawartymi w instrukcji.
Dane techniczne
Moduł pracuje w zakresie napięcia 24V DC. Dopuszczalna temperatura pracy zależy od sposobu montażu (poziomy/pionowy). Szczegółowe parametry elektryczne, czasy odpowiedzi oraz charakterystyki izolacji znajdują się w sekcji specyfikacji technicznej.
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Błąd komunikacji HART
Sprawdź okablowanie procesowe, upewnij się, że urządzenie polowe odpowiada, zwiększ liczbę powtórzeń ramki w konfiguracji.
Błąd przerwania przewodu (Wire break)
Sprawdź połączenie między modułem a czujnikiem, upewnij się, że impedancja obwodu nie jest zbyt wysoka, w razie potrzeby wyłącz diagnostykę dla nieużywanych kanałów.
Błąd zasilania (Supply voltage missing)
Sprawdź napięcie zasilania L+ na bloku zaciskowym oraz typ użytego bloku zaciskowego.
Przed użyciem
- Sprawdź czy moduł jest poprawnie osadzony w bloku zaciskowym.
- Upewnij się, że zasilanie 24V DC jest podłączone do terminali L+ i M.
- Skonfiguruj parametry modułu w HW Config (S7 F-Systems).
- Użyj ekranowanych przewodów, aby zapewnić odporność na zakłócenia.
- W przypadku redundancji, użyj identycznych modułów w odpowiednim bloku zaciskowym.
Parametry w praktyce
- Napięcie znamionowe
- 24V DC (dopuszczalny zakres 19.2V - 28.8V)
Ilustracje i schematy

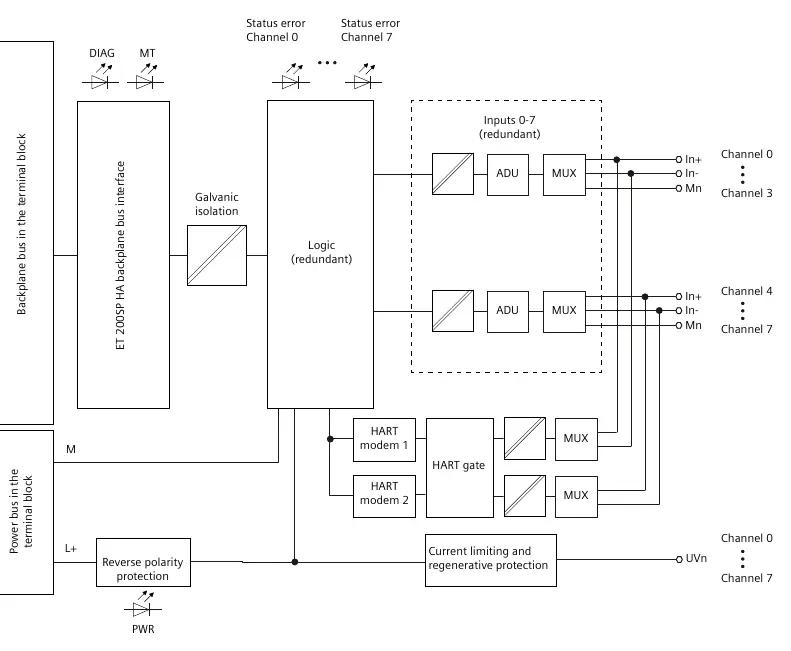

- Schemat blokowy przedstawia izolację galwaniczną, logikę redundancji oraz ścieżkę sygnału HART.
- Schematy połączeń pokazują różnice w zasilaniu czujników 2-przewodowych (wewnętrzne) i 4-przewodowych (zewnętrzne).
Zgodność modelu
- Wymaga oprogramowania S7 F-Systems V6.4 lub wyższego.
- Redundancja IO wymaga bloku zaciskowego typu TB45R-P32 (6DL1193-6TP00-0DF1).
