Instrukcja obsługi modułu wejść analogowych Siemens SIMATIC ET 200SP AI 8xRTD/TC 2-wire HF
Szybki przewodnik po instrukcji obsługi modułu wejść analogowych Siemens SIMATIC ET 200SP AI 8xRTD/TC 2-wire HF (6ES7134-6JF00-0CA1). Zawiera informacje o okablowaniu, konfiguracji parametrów, diagnostyce i specyfikacji technicznej.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł AI 8xRTD/TC 2-wire HF (6ES7134-6JF00-0CA1) to 8-kanałowy moduł wejść analogowych dla systemu ET 200SP, obsługujący czujniki RTD, termopary, rezystancję i napięcie. str. 12, 13
Najważniejsze czynności
- Konfiguracja parametrów str. 25, 63
Pierwsze uruchomienie
- Zamontuj moduł na BaseUnit A0/A1, podłącz zasilanie 24V DC i skonfiguruj w STEP 7. str. 12, 17, 25
Problemy i rozwiązania
Dioda DIAG miga na czerwono
Wystąpił błąd diagnostyczny. Sprawdź bufor diagnostyczny CPU.
str. 43, 46Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 6H | Wire break | Sprawdź połączenie lub zmień typ czujnika. | str. 46 |
| 11H | Supply voltage missing | Sprawdź zasilanie 24V DC na BaseUnit. | str. 46 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 24V DC | Znamionowe napięcie zasilania. | str. 48 |
Gdzie szukać w PDF
- Opis produktu str. 12, 13
- Okablowanie str. 17
- Parametry str. 25
- Diagnostyka str. 46
- Dane techniczne str. 48
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł wejść analogowych AI 8xRTD/TC 2-wire HF (6ES7134-6JF00-0CA1) jest przeznaczony do pracy w systemie rozproszonych wejść/wyjść SIMATIC ET 200SP. Urządzenie obsługuje 8 kanałów pomiarowych z możliwością indywidualnej konfiguracji typu czujnika.
Opis urządzenia
Moduł posiada 8 wejść analogowych obsługujących pomiary rezystancyjne (RTD), termopary (TC), rezystancję oraz napięcie. Rozdzielczość pomiaru wynosi do 16 bitów. Urządzenie wspiera diagnostykę kanałową oraz przerwania sprzętowe przy przekroczeniu limitów.
Okablowanie i instalacja
Moduł wymaga zastosowania BaseUnit typu A0 lub A1. Należy pamiętać o następujących zasadach:
- Grupa obciążeniowa musi rozpoczynać się od jasnego BaseUnit.
- W przypadku czujników pływających należy zmostkować połączenia M- i podłączyć do uziemienia/FE.
- Kompensacja rezystancji przewodów dla pomiarów RTD jest możliwa poprzez wprowadzenie stałej wartości w parametrach.
Konfiguracja parametrów

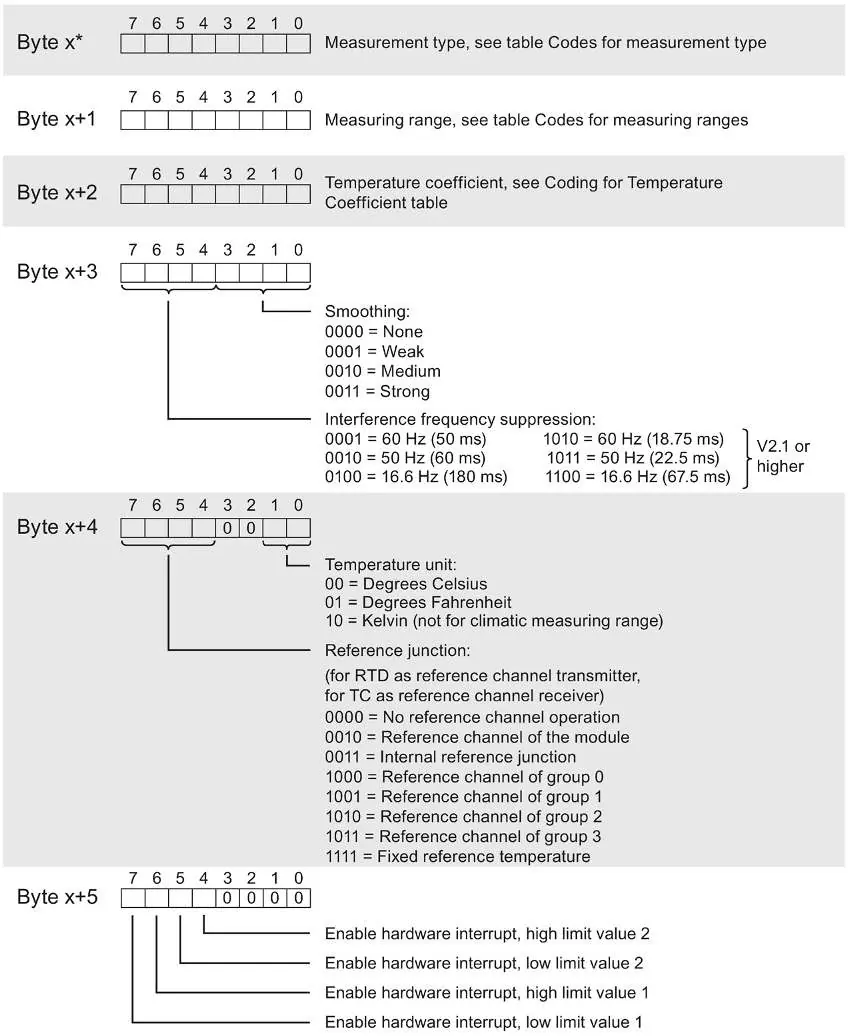

Parametryzacja odbywa się za pomocą oprogramowania STEP 7 lub plików GSD. Dostępne funkcje obejmują:

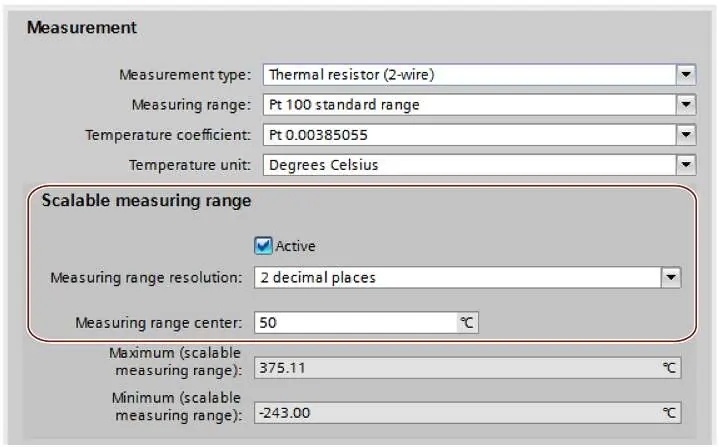

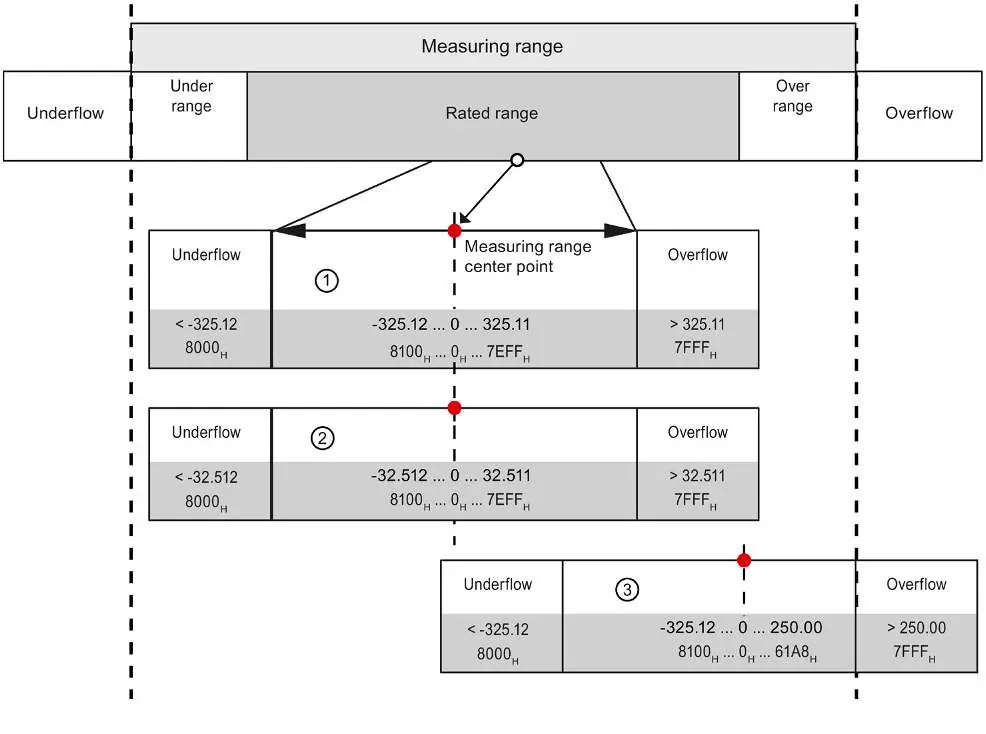

- Skalowanie zakresu pomiarowego.
- Wybór jednostki temperatury (Celsius, Fahrenheit, Kelvin).
- Wygładzanie wartości mierzonych (4 poziomy).
- Tłumienie częstotliwości zakłóceń.

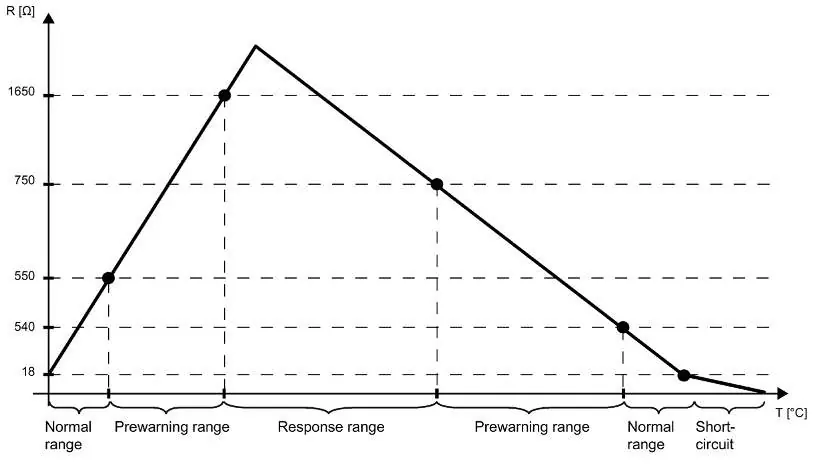

Diagnostyka i alarmy
Moduł wyposażony jest w diody LED informujące o stanie pracy:
- DIAG: Diagnostyka modułu (zielona/czerwona).
- PWR: Zasilanie (zielona).
- Status kanału: (zielona).
- Błąd kanału: (czerwona).
W przypadku wystąpienia błędu, np. przerwania przewodu (Wire break) lub braku zasilania, moduł generuje odpowiedni alarm diagnostyczny.
Dane techniczne
- Napięcie zasilania: 24V DC (19.2V - 28.8V).
- Pobór prądu: maks. 35 mA.
- Temperatura pracy: -30°C do 60°C (montaż poziomy).
- Wymiary: 15 mm (szerokość) x 73 mm (wysokość) x 58 mm (głębokość).
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Przerwanie przewodu (Wire break)
Sprawdź połączenie między modułem a czujnikiem lub zmień typ czujnika.
Brak zasilania (Supply voltage missing)
Sprawdź zasilanie 24V DC na BaseUnit oraz typ użytego BaseUnit.
Błąd parametryzacji
Sprawdź poprawność przypisanych parametrów w konfiguracji sprzętowej.
Przed użyciem
- Upewnij się, że używasz BaseUnit typu A0 lub A1.
- Sprawdź, czy zasilanie 24V DC jest podłączone.
- Skonfiguruj typ czujnika w oprogramowaniu.
- W razie potrzeby skonfiguruj kompensację rezystancji przewodów.
Ilustracje i schematy
- Schemat połączeń pokazuje terminale dla czujników 2-przewodowych.
- Diody LED wskazują status kanałów i błędy diagnostyczne.
Zgodność modelu
- Wymaga BaseUnit typu A0 lub A1.
- Konfiguracja przez STEP 7 lub pliki GSD.
