Instrukcja obsługi rozruszników silnikowych Siemens ET 200SP
Przewodnik techniczny i instrukcja obsługi rozruszników silnikowych Siemens ET 200SP (seria 3RK1308). Zawiera informacje o montażu, specyfikacjach elektrycznych, modułach BaseUnit oraz konfiguracji systemu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Rozruszniki silnikowe ET 200SP to modułowe urządzenia do przełączania i ochrony silników (do 5,5 kW) oraz obciążeń rezystancyjnych, zintegrowane z systemem I/O ET 200SP. Wymagają zasilania sterowania 24 V DC i obsługują funkcje bezpieczeństwa SIL 3/PL e. str. 1, 3
Najważniejsze czynności
- Montaż modułów str. 2, 6
- Zapewnienie pracy bez zakłóceń str. 1
Problemy i rozwiązania
Zakłócenia pracy stacji
Zastosuj moduł dummy przed pierwszym rozrusznikiem.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania sterowania | 24 V DC | Napięcie zasilania modułów sterujących. | str. 4, 5 |
| Napięcie obciążenia | 48 - 500 V AC | Zakres napięć dla przełączanych obciążeń. | str. 1 |
| Stopień ochrony | IP20 | Klasa szczelności obudowy. | str. 4, 5 |
Gdzie szukać w PDF
- Przegląd systemu str. 1
- Schemat numeracji artykułów str. 2
- Dane techniczne str. 4, 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

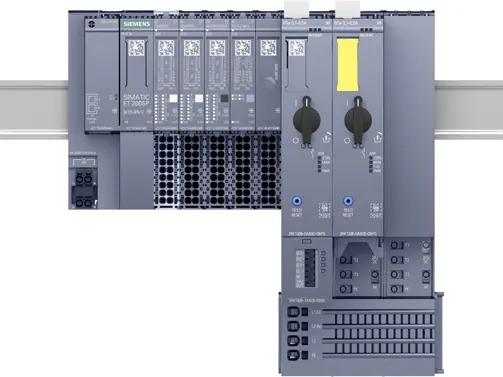

Rozruszniki silnikowe Siemens ET 200SP to modułowy system I/O przeznaczony do przełączania i ochrony silników jedno- i trójfazowych oraz obciążeń rezystancyjnych. System charakteryzuje się wysoką elastycznością, obsługą funkcji bezpieczeństwa (SIL 3, PL e) oraz łatwością wymiany komponentów dzięki technologii hot-swapping.
Opis systemu i komponenty
System składa się z kilku kluczowych elementów:
- Rozrusznik silnikowy (3RK1308): Urządzenie wykonawcze dostępne w wersjach bezpośrednich i nawrotnych, z funkcjami bezpieczeństwa lub bez.
- BaseUnit (3RK1908): Podstawa montażowa z wbudowanymi szynami napięciowymi, redukująca konieczność dodatkowego okablowania.
- Moduł 3DI/LC: Moduł wejść cyfrowych umożliwiający lokalne sterowanie silnikiem i implementację funkcji takich jak szybkie wejścia czy wyłączenie krańcowe.
- Akcesoria: Wentylatory (dla prądów 12 A), osłony BaseUnit oraz wsporniki mechaniczne.
Instalacja i montaż
Montaż systemu odbywa się poprzez wpinanie modułów do jednostek BaseUnit. Kluczowe zasady instalacji:
- Zasilanie: Napięcie obciążenia jest doprowadzane raz dla grupy rozruszników dzięki samomontującej się szynie zasilającej 32 A.
- Moduły dummy: W celu zapewnienia pracy wolnej od zakłóceń zgodnie z normą IEC 60947-4-2, przed pierwszym rozrusznikiem należy zastosować moduł dummy (BaseUnit + osłona 15 mm).
- Pozycja montażowa: Dopuszczalny montaż pionowy, poziomy lub płaski (należy uwzględnić derating).
- Podłączenie: Wykorzystuje zaciski sprężynowe (push-in), co przyspiesza instalację i zwiększa odporność na wstrząsy.
Dane techniczne
Podstawowe parametry pracy systemu:
- Napięcie zasilania sterowania: 24 V DC.
- Napięcie obciążenia: 48 V AC do 500 V AC.
- Moc silnika: do 5,5 kW.
- Stopień ochrony: IP20.
- Temperatura pracy: -25 °C do +60 °C.
- Klasa wyzwalania: CLASS 5 i 10 (regulowana).
Akcesoria i konserwacja
System wspiera diagnostykę cykliczną, co pozwala na monitorowanie stanu przełączania i funkcji ochronnych. W przypadku rozruszników o prądzie znamionowym 12 A, wentylator 3RW4928-8VB00 jest dołączony do zestawu. Dla niższych prądów wentylator może być zamówiony jako opcja, jeśli wymagają tego warunki otoczenia.
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Zakłócenia w pracy stacji ET 200SP
Zastosuj moduł dummy (BaseUnit + osłona 15 mm) przed pierwszym rozrusznikiem silnikowym.
Przegrzewanie się rozrusznika przy prądzie 12 A
Upewnij się, że zainstalowano wentylator 3RW4928-8VB00.
Błąd przeciążenia lub zwarcia
Sprawdź stan sygnałów w obrazie procesowym rozrusznika, który dostarcza informacji o zadziałaniu zabezpieczeń.
Przed użyciem
- Sprawdź, czy napięcie zasilania sterowania wynosi 24 V DC.
- Upewnij się, że wybrana jednostka BaseUnit jest kompatybilna z wymaganym zasilaniem (AC/DC, DC lub bez zasilania).
- Zweryfikuj, czy wymagany jest moduł dummy dla danej konfiguracji stacji.
- Sprawdź, czy moc silnika mieści się w zakresie 0,12 - 5,5 kW.
- Upewnij się, że warunki otoczenia (temperatura, wysokość) są zgodne ze specyfikacją.
Parametry w praktyce
- Stopień ochrony IP20
- Ochrona przed ciałami stałymi powyżej 12,5 mm; brak ochrony przed wodą.
- Klasa wyzwalania CLASS 5/10
- Określa czas zadziałania zabezpieczenia przeciążeniowego przy rozruchu silnika.
- Hybrid switching
- Hybrydowa konstrukcja styków łącząca zalety elektroniki i mechaniki.
Ilustracje i schematy
- Schemat blokowy systemu pokazuje kolejność łączenia modułów: interfejs, wejścia/wyjścia, rozruszniki silnikowe i moduły dummy.
- Schemat BaseUnit ilustruje punkty zasilania (infeed) dla napięć 24 V DC oraz 500 V AC.
Zgodność modelu
- System ET 200SP jest w pełni zintegrowany z TIA Selection Tool i TIA Portal.
- Rozruszniki mogą być używane z silnikami IE3/IE4.
