Instrukcja obsługi systemu rozproszonych wejść/wyjść Siemens SIMATIC ET 200S
Kompletny przewodnik po instalacji, konfiguracji i obsłudze systemu rozproszonych wejść/wyjść Siemens SIMATIC ET 200S. Dowiedz się, jak poprawnie podłączyć moduły, skonfigurować adresy PROFIsafe i diagnozować błędy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System SIMATIC ET 200S to rozproszony system wejść/wyjść z modułami bezpieczeństwa (failsafe). Instalacja wymaga konfiguracji w STEP 7, ustawienia adresu PROFIsafe na przełącznikach DIP modułu oraz poprawnego okablowania zgodnie z wymogami SELV/PELV. str. 15, 45, 49
Najważniejsze czynności
- Konfiguracja w STEP 7 str. 32
- Ustawienie adresu PROFIsafe str. 45, 46
Pierwsze uruchomienie
- Skonfiguruj moduł w STEP 7, ustaw adres PROFIsafe na przełącznikach DIP, zamontuj moduł, podłącz okablowanie, uruchom diagnostykę. str. 21
Problemy i rozwiązania
Moduł zgłasza błąd (SF LED świeci)
Sprawdź bufor diagnostyczny w STEP 7, sprawdź okablowanie i zasilanie.
str. 60, 62Konserwacja i reset
- Po usunięciu przyczyny błędu, konieczne może być potwierdzenie błędu w programie bezpieczeństwa lub ponowne uruchomienie modułu. str. 58, 60
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie znamionowe | 24 VDC | Nominalne napięcie zasilania modułów. | str. 77, 100 |
Gdzie szukać w PDF
- Przegląd produktu str. 15
- Konfiguracja str. 23
- Instalacja str. 43
- Okablowanie str. 49
- Diagnostyka str. 57
- Dane techniczne str. 65
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące instalacji, konfiguracji i eksploatacji modułów bezpieczeństwa (failsafe) w systemie rozproszonych wejść/wyjść Siemens SIMATIC ET 200S. Dokument jest przeznaczony dla wykwalifikowanego personelu zajmującego się automatyką przemysłową.
Opis systemu

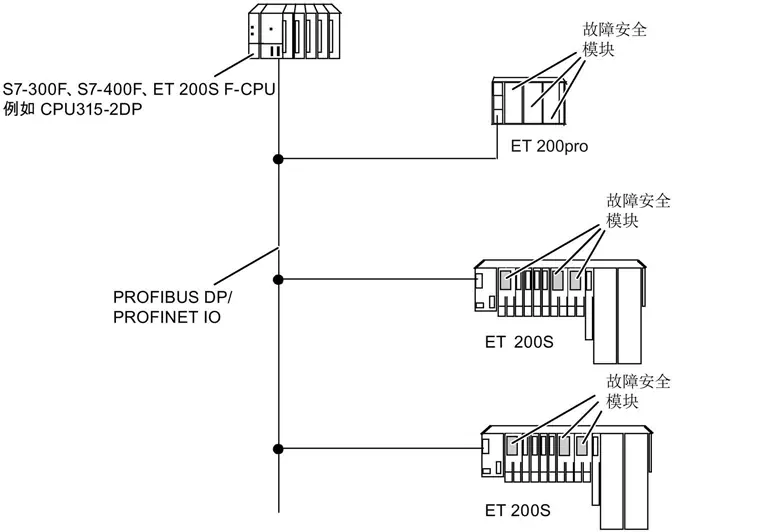

System ET 200S to stacja PROFIBUS DP/PROFINET IO, która oprócz standardowych modułów obsługuje moduły bezpieczeństwa. Moduły te charakteryzują się wewnętrzną konstrukcją dwukanałową, wzajemnym monitorowaniem procesorów oraz automatycznym testowaniem obwodów wejścia/wyjścia.
Konfiguracja i adresowanie
Konfiguracja modułów odbywa się za pomocą oprogramowania STEP 7 (HW Config). Kluczowym elementem jest przypisanie adresu PROFIsafe (F_destination_address), który musi być ustawiony na przełącznikach DIP znajdujących się na module przed jego instalacją.
Instalacja i okablowanie

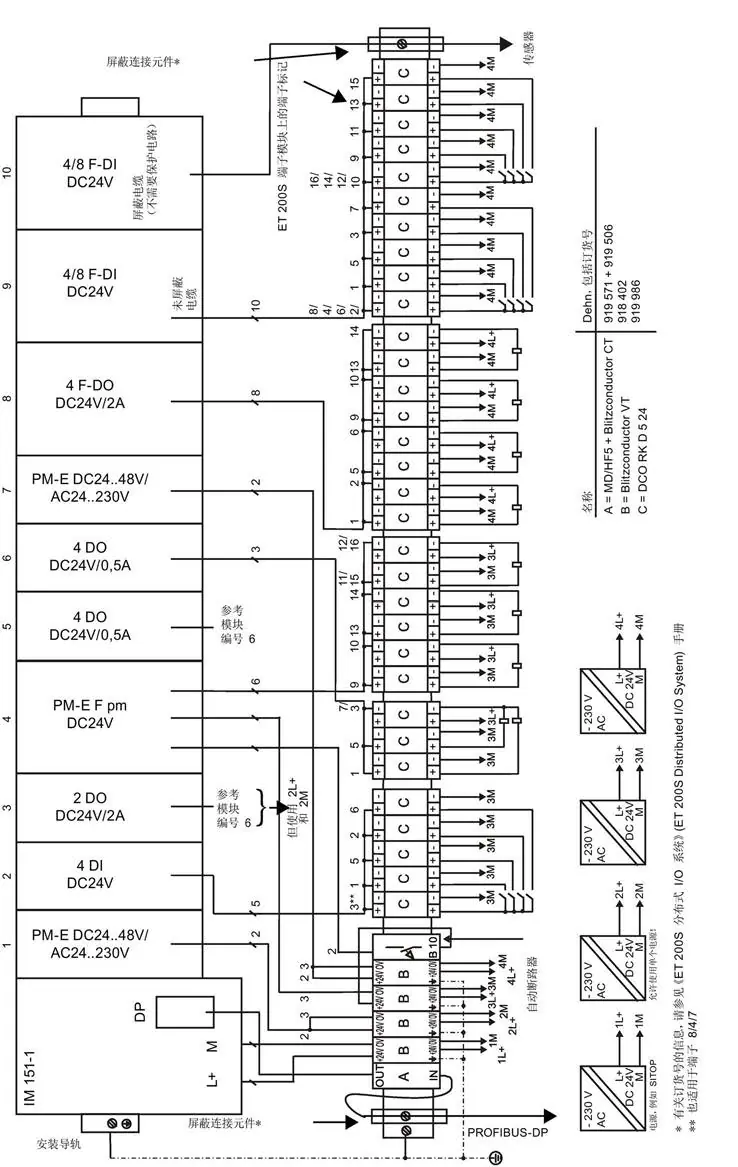

Moduły montuje się na standardowej szynie DIN (EN 60715). Należy przestrzegać zasad dotyczących bezpiecznego napięcia funkcjonalnego (SELV/PELV). W przypadku modułów bezpieczeństwa wymagane jest stosowanie odpowiednich przewodów i zabezpieczeń, aby uniknąć zwarć i błędów w komunikacji.

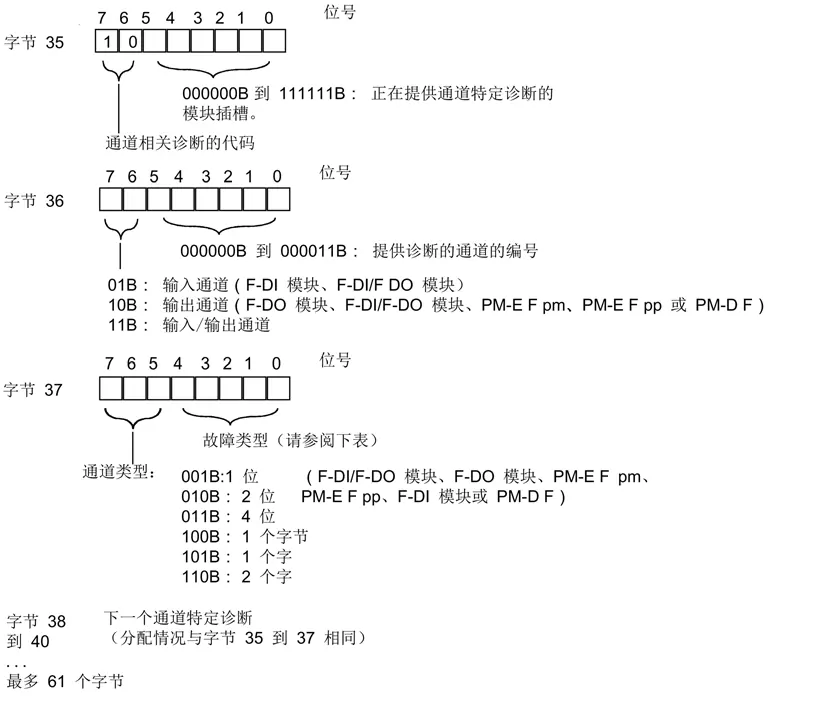

Diagnostyka
System oferuje zaawansowane funkcje diagnostyczne, w tym diody LED na panelu przednim (SF - grupa błędów, PWR - zasilanie, diody kanałowe). Diagnostyka jest automatycznie przesyłana do F-CPU w przypadku wystąpienia błędu.
Bezpieczeństwo
Moduły bezpieczeństwa ET 200S spełniają wymogi SIL3 (IEC 61508) oraz Cat.4/PLe (ISO 13849-1), pod warunkiem poprawnej konfiguracji i doboru odpowiednich czujników oraz elementów wykonawczych.
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Błąd komunikacji (Communication error)
Sprawdź połączenie PROFIBUS/PROFINET, wyeliminuj zakłócenia EMI, sprawdź ustawienia czasu monitorowania F (F monitoring time) w HW Config.
Błąd zwarcia (Short circuit)
Sprawdź okablowanie czujników/elementów wykonawczych, usuń zwarcie, sprawdź parametry zasilania czujników.
Przegrzanie modułu
Sprawdź temperaturę otoczenia, upewnij się, że prąd wyjściowy nie przekracza dopuszczalnych limitów.
Przed użyciem
- Sprawdź wersję oprogramowania STEP 7 i pakietu F-Configuration Pack.
- Ustaw adres PROFIsafe na przełącznikach DIP modułu przed montażem.
- Upewnij się, że zasilanie spełnia wymogi SELV/PELV.
- Sprawdź, czy używasz odpowiednich modułów terminalowych (TM) dla danego modułu elektronicznego.
- Zweryfikuj, czy wszystkie połączenia są wykonane zgodnie ze schematami.
Parametry w praktyce
- SIL3 / Cat.4/PLe
- Najwyższy poziom bezpieczeństwa funkcjonalnego osiągalny przy odpowiedniej konfiguracji.
Ilustracje i schematy

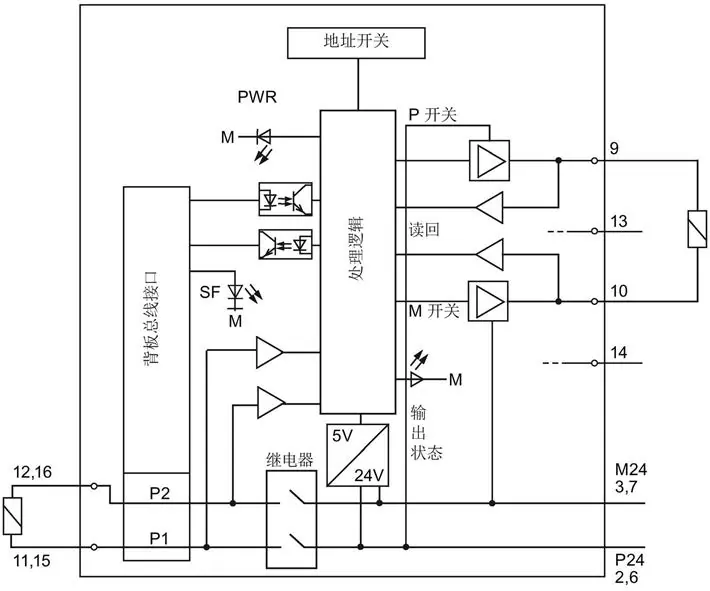

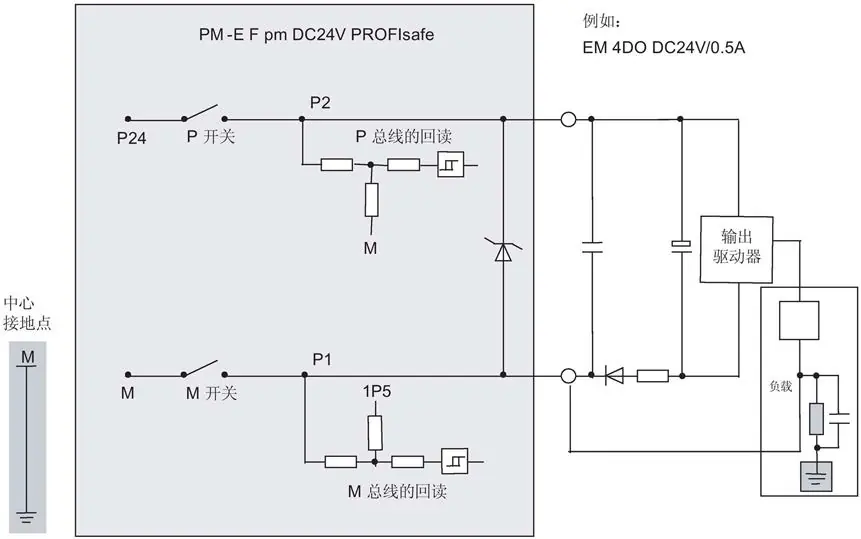

- Schematy blokowe pokazują wewnętrzną strukturę modułów, w tym przełączniki P i M oraz logikę testowania.

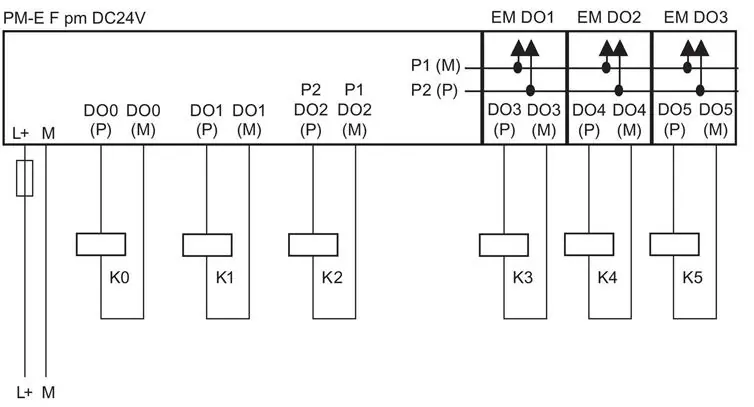

- Schematy połączeń ilustrują sposób podłączenia czujników i elementów wykonawczych do modułów.
- Rysunki wymiarowe ułatwiają planowanie przestrzeni w szafie sterowniczej.
Zgodność modelu
- Niektóre moduły wymagają specyficznych wersji oprogramowania i interfejsów (np. IM 151-7 F-CPU).
- Mieszanie modułów standardowych i bezpieczeństwa w jednej grupie potencjałowej jest możliwe tylko przy spełnieniu określonych warunków.
