Instrukcja obsługi modułów bazowych Siemens SIMATIC ET 200SP

Najważniejsze informacje z instrukcji

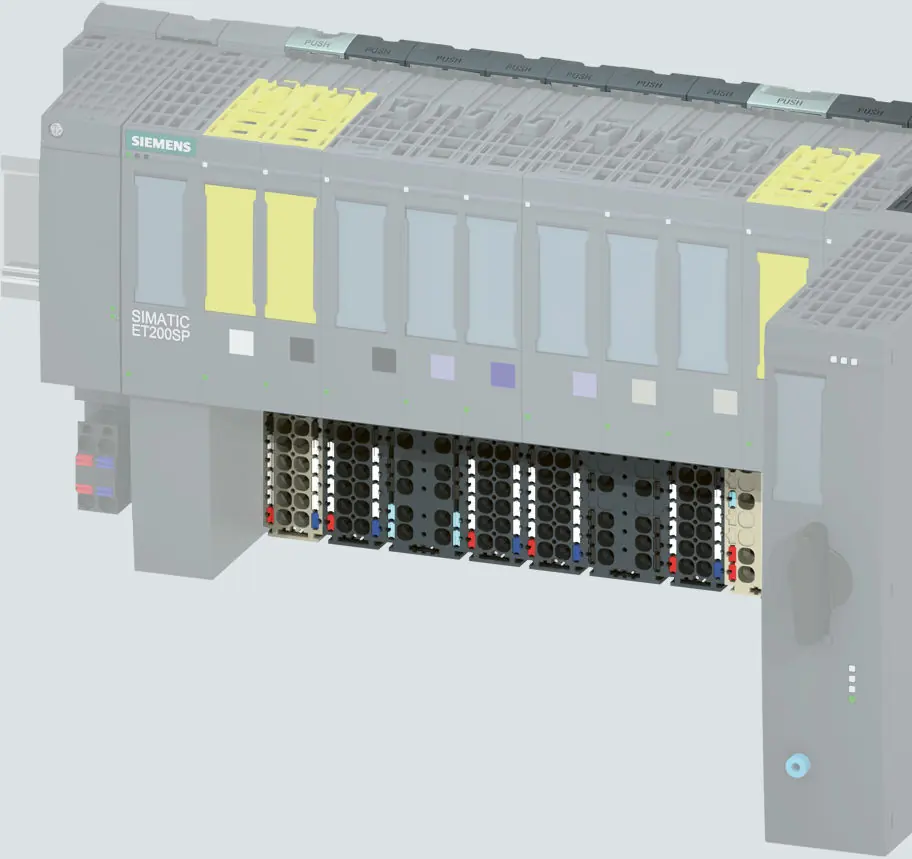

Niniejsza instrukcja zawiera szczegółowe informacje na temat modułów bazowych (BaseUnits) systemu SIMATIC ET 200SP. Moduły te służą do mechanicznego i elektrycznego łączenia modułów peryferyjnych lub rozruszników silnikowych. Instrukcja obejmuje opis różnych typów modułów, zasady ich montażu, podłączenia oraz dane techniczne.

Opis urządzenia

System ET 200SP oferuje szeroką gamę modułów bazowych, które różnią się funkcjonalnością, taką jak sposób zasilania, liczba zacisków czy obsługa szyny AUX. Właściwości modułów można rozpoznać po ich oznaczeniu (np. BU15-P16+A10+2D). Moduły bazowe dzielą się na kategorie: dla modułów peryferyjnych, dla rozruszników silnikowych (Motorstarter) oraz moduły dystrybucji potencjału (PotDis).

Montaż i instalacja

Moduły bazowe montuje się na szynie montażowej. Dzięki technologii Push-In podłączanie przewodów odbywa się bez użycia narzędzi. Należy pamiętać o przestrzeganiu zasad dotyczących grup potencjałowych – każda nowa grupa potencjałowa musi być otwierana przez odpowiedni moduł bazowy (jasny moduł bazowy).

Podłączenie

Każdy typ modułu bazowego posiada specyficzną przypisanie zacisków. Schematy połączeń znajdują się w sekcjach poświęconych poszczególnym typom modułów. Należy zwrócić szczególną uwagę na napięcie zasilania (np. 24V DC lub 230V AC) oraz maksymalne obciążenie prądowe dla danej grupy.

Bezpieczeństwo

Prace przy systemie ET 200SP mogą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do montażu lub demontażu należy upewnić się, że zasilanie jest odłączone. Należy przestrzegać dopuszczalnych warunków otoczenia, takich jak temperatura pracy i wysokość nad poziomem morza.

Konserwacja i utylizacja

W przypadku awarii lub konieczności wymiany modułu, należy postępować zgodnie z procedurami opisanymi w instrukcji. Zużyte urządzenia należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
