Instrukcja obsługi modułu wyjść cyfrowych Siemens SIMATIC ET 200SP DQ 16x24VDC/0.5A ST
Szybki przewodnik po instrukcji obsługi modułu wyjść cyfrowych Siemens SIMATIC ET 200SP DQ 16x24VDC/0.5A ST. Dowiedz się jak podłączyć, skonfigurować i diagnozować moduł.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł SIMATIC ET 200SP DQ 16x24VDC/0.5A ST to 16-kanałowy moduł wyjść cyfrowych typu PNP, przeznaczony do systemów rozproszonych I/O. Wymaga jednostki bazowej typu A0 i obsługuje diagnostykę zwarć oraz przerwania przewodu. str. 11, 25
Najważniejsze czynności
- Podłączenie modułu str. 14
- Konfiguracja parametrów str. 15, 16
- Diagnostyka błędów str. 22, 23
Pierwsze uruchomienie
- Upewnij się, że używasz BaseUnit typu A0 i poprawnie podłączyłeś zasilanie L+. str. 13, 14
Problemy i rozwiązania
Zwarcie (Short-circuit)
Sprawdź okablowanie procesu.
str. 23
Przerwanie przewodu (Wire break)
Sprawdź ciągłość kabla lub użyj rezystora.
str. 23Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 1H | Zwarcie (Short-circuit) | Popraw okablowanie. | str. 23 |
| 6H | Przerwanie przewodu (Wire break) | Sprawdź kabel lub rezystancję. | str. 23 |
| 10H | Błąd przypisania parametrów | Popraw konfigurację. | str. 23 |
| 11H | Brak napięcia zasilania | Sprawdź zasilanie L+. | str. 23 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Liczba wyjść | 16 | Liczba kanałów wyjściowych | str. 25 |
| Prąd wyjściowy | 0.5 A | Maksymalny prąd na kanał | str. 25 |
| Napięcie zasilania | 24 V DC | Napięcie znamionowe | str. 25 |
Gdzie szukać w PDF
- Podłączenie str. 14
- Dane techniczne str. 25, 26, 27
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy modułu wyjść cyfrowych SIMATIC ET 200SP DQ 16x24VDC/0.5A ST (numer katalogowy 6ES7132-6BH01-0BA0). Dokument zawiera wytyczne dotyczące instalacji, konfiguracji, diagnostyki oraz specyfikacji technicznych urządzenia. Moduł jest przeznaczony do pracy w systemach rozproszonych I/O ET 200SP.
Opis modułu
Moduł posiada 16 wyjść cyfrowych typu PNP (source output). Jest kompatybilny z jednostkami bazowymi (BaseUnit) typu A0. Urządzenie wspiera diagnostykę kanałów oraz bezpieczne wyłączenie.
Podłączenie
Moduł wymaga podłączenia do odpowiedniej jednostki bazowej (BaseUnit). W przypadku połączenia 1-przewodowego należy stosować BaseUnit typu A0. Należy pamiętać, że grupa potencjałowa musi rozpoczynać się od jasnej jednostki bazowej (light-colored BaseUnit), która dostarcza napięcie zasilania.
Konfiguracja i parametry

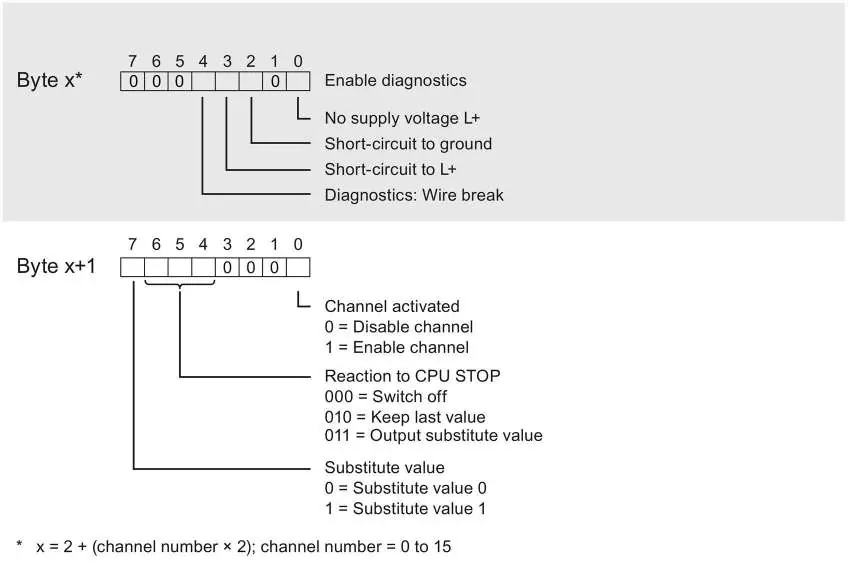

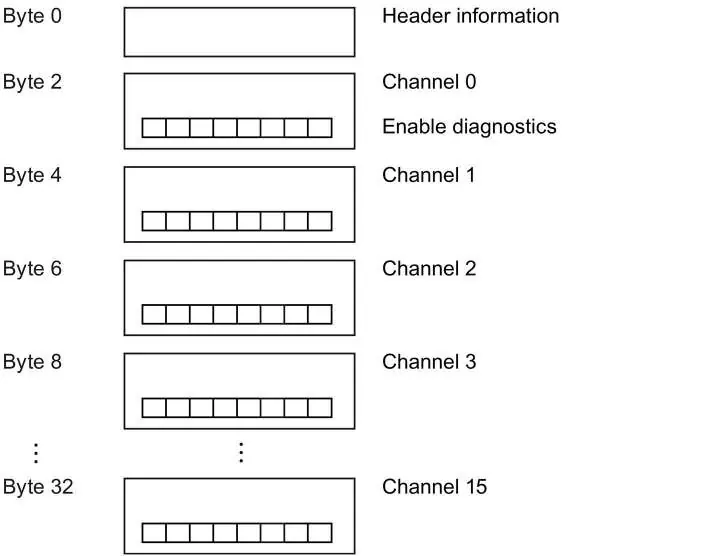

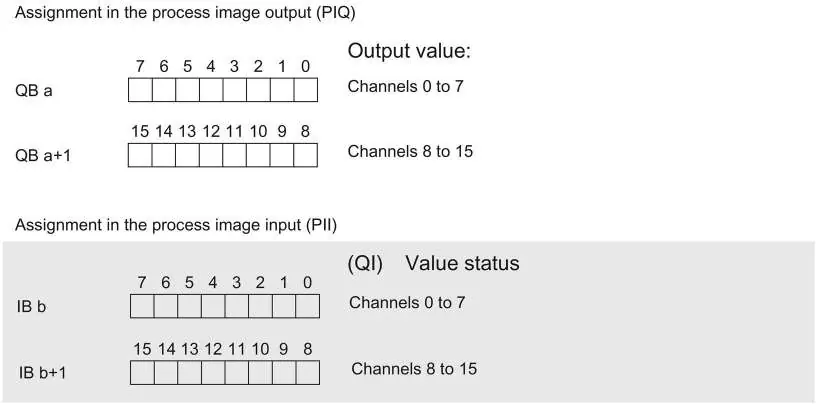

Konfiguracja modułu odbywa się za pomocą oprogramowania STEP 7 (TIA Portal) lub plików GSD. Możliwe jest ustawienie parametrów takich jak:
- Diagnostyka: brak napięcia zasilania L+, zwarcie do masy, zwarcie do L+, przerwanie przewodu.
- Reakcja na zatrzymanie CPU (CPU STOP): wyłączenie, zachowanie ostatniej wartości lub wyjście wartości zastępczej.
- Aktywacja/deaktywacja kanałów.
Diagnostyka i alarmy
Moduł wyposażony jest w diody LED informujące o stanie pracy:
- DIAG (zielona/czerwona): informuje o stanie konfiguracji i diagnostyce.
- Status kanału (zielona): informuje o stanie wyjścia.
- PWR (zielona): informuje o obecności napięcia zasilania L+.
W przypadku wystąpienia błędu, moduł generuje przerwanie diagnostyczne, które można odczytać w buforze diagnostycznym CPU.
Dane techniczne
- Napięcie znamionowe: 24 V DC.
- Prąd wyjściowy: 0,5 A na kanał (maks. 8 A na moduł).
- Temperatura pracy: od -30 °C do 60 °C (zależnie od montażu).
- Wymiary: 15 mm (szerokość) x 73 mm (wysokość) x 58 mm (głębokość).
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Brak napięcia zasilania L+
Sprawdź zasilanie L+ na jednostce bazowej (BaseUnit) oraz typ jednostki bazowej.
Zwarcie wyjścia
Sprawdź okablowanie procesu i usuń zwarcie do masy lub do L+.
Przerwanie przewodu (Wire break)
Sprawdź ciągłość kabla, zwiększ przekrój przewodu lub podłącz rezystor, jeśli kanał jest nieużywany.
Błąd przypisania parametrów
Zweryfikuj poprawność konfiguracji w oprogramowaniu STEP 7.
Przed użyciem
- Upewnij się, że używasz BaseUnit typu A0.
- Sprawdź, czy grupa potencjałowa zaczyna się od jasnej jednostki bazowej.
- Zweryfikuj napięcie zasilania 24V DC.
- Upewnij się, że moduł jest poprawnie wpięty w szynę.
- Skonfiguruj parametry w STEP 7 zgodnie z wymaganiami aplikacji.
Parametry w praktyce
- Prąd wyjściowy (na kanał)
- Maksymalne obciążenie jednego wyjścia wynosi 0,5 A.
- Prąd całkowity (na moduł)
- Maksymalny prąd dla wszystkich 16 wyjść łącznie wynosi 8 A.
Ilustracje i schematy

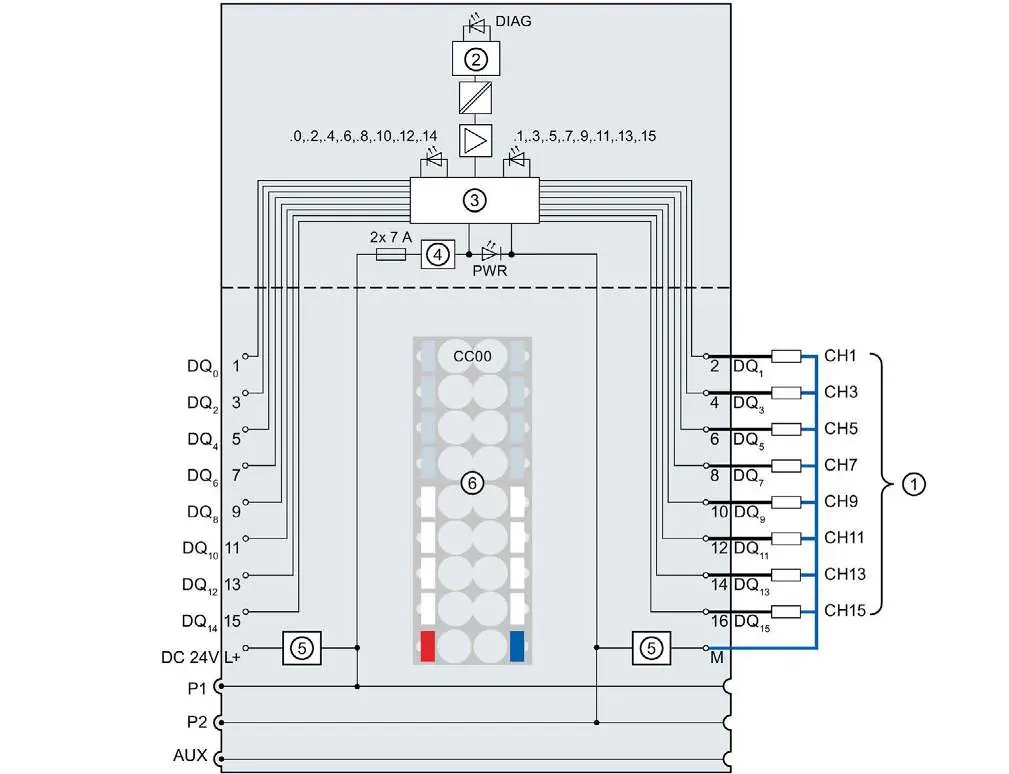

- Schemat połączeń (strona 14) pokazuje przypisanie zacisków dla połączenia 1-przewodowego.

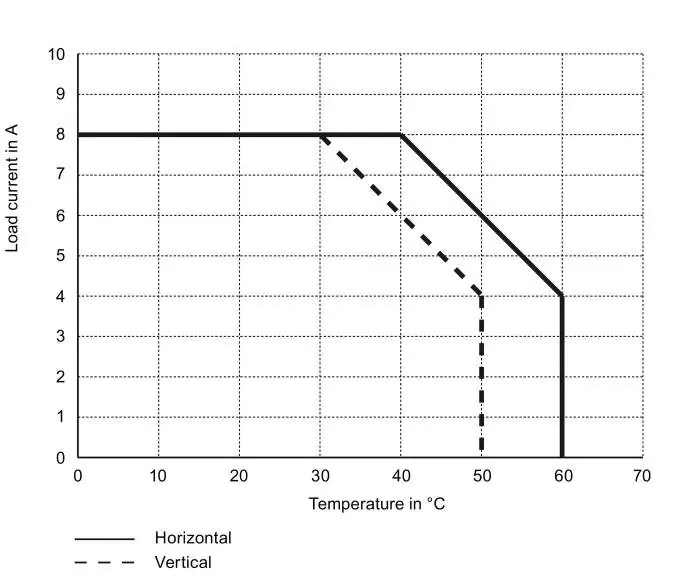

- Rysunek deratingu (strona 29) przedstawia dopuszczalne obciążenie prądowe w zależności od temperatury otoczenia i pozycji montażu.
Zgodność modelu
- Wymaga BaseUnit typu A0.
- Współpracuje z systemem ET 200SP.
- Konfiguracja wymaga STEP 7 (TIA Portal) lub plików GSD.
