Instrukcja obsługi modułu interfejsu Siemens SIMATIC ET 200MP IM 155-5 PN HF
Kompletny przewodnik po module interfejsu Siemens SIMATIC ET 200MP IM 155-5 PN HF. Dowiedz się, jak podłączyć, skonfigurować i diagnozować urządzenie oraz zrozumieć kody błędów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł interfejsu IM 155-5 PN HF łączy system rozproszonych wejść/wyjść ET 200MP z siecią PROFINET IO. Wymaga zasilania 24V DC i konfiguracji w oprogramowaniu STEP 7. str. 11, 12, 21
Najważniejsze czynności
- Podłączenie zasilania str. 21
- Konfiguracja w STEP 7 str. 25, 52
Pierwsze uruchomienie
- Podłącz zasilanie 24V DC do złącza X80. str. 21
- Skonfiguruj moduł w oprogramowaniu STEP 7. str. 52
Problemy i rozwiązania
ERROR LED miga
Sprawdź konfigurację stacji, czy moduły są poprawnie wpięte i czy nie ma błędów w przypisaniu slotów.
str. 38Konserwacja i reset
- Reset do ustawień fabrycznych można wykonać przez PROFINET IO. str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 24 V DC | Znamionowe napięcie zasilania | str. 52 |
| Wymiary | 35 x 147 x 129 mm | Wymiary fizyczne | str. 55 |
Gdzie szukać w PDF
- Opis produktu str. 11, 12
- Okablowanie str. 21
- Diagnostyka str. 37, 38
- Dane techniczne str. 52, 53, 54, 55
Spis treści

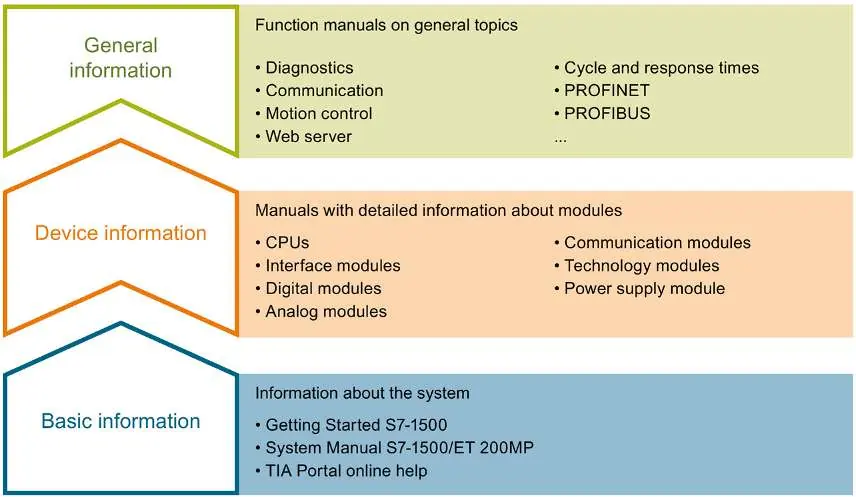

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł interfejsu IM 155-5 PN HF (6ES7155-5AA00-0AC0) służy do łączenia systemu rozproszonych wejść/wyjść ET 200MP z siecią PROFINET IO. Urządzenie wymaga zasilania 24V DC i jest konfigurowane za pomocą oprogramowania STEP 7. Kluczowe funkcje obejmują obsługę PROFINET IO, kontrolę konfiguracji (Configuration control) oraz zaawansowaną diagnostykę.
Opis urządzenia
Moduł interfejsu jest centralnym elementem stacji ET 200MP. Odpowiada za komunikację z kontrolerem IO oraz zarządzanie modułami wejść/wyjść w stacji. Posiada zintegrowany przełącznik 2-portowy dla sieci PROFINET.
Podłączenie i instalacja
Zasilanie: Moduł wymaga zasilania 24V DC podłączanego do złącza X80. Złącze to posiada zaciski 1L+ (+24V DC) oraz 1M (masa). Dostępne są również zaciski 2L+ i 2M do pętlowania zasilania (maks. 10A).
Komunikacja: Połączenie z siecią PROFINET odbywa się za pomocą złączy RJ45 (port 1 i port 2).
Konfiguracja

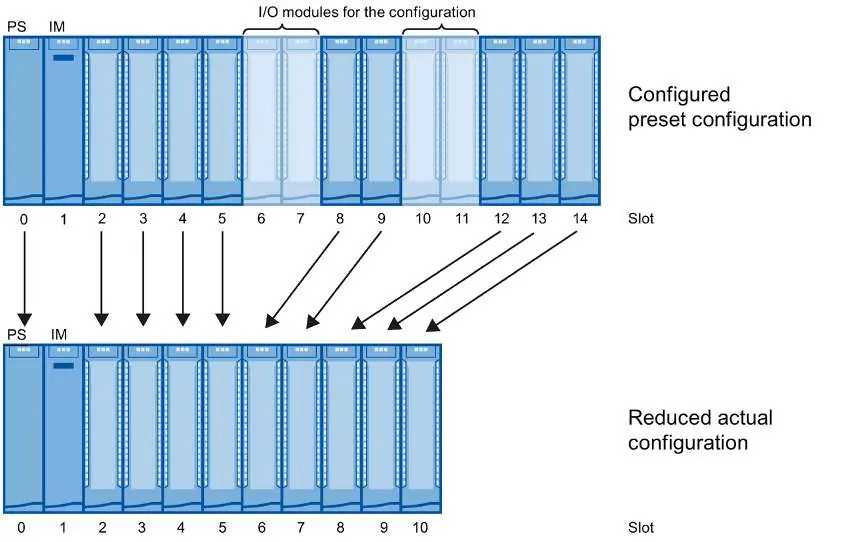

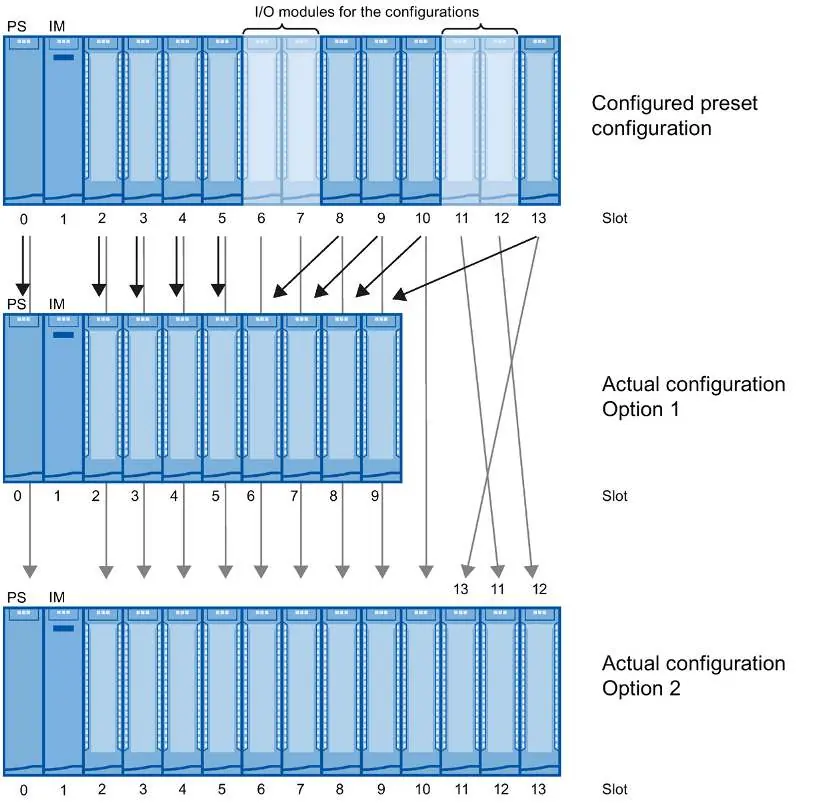

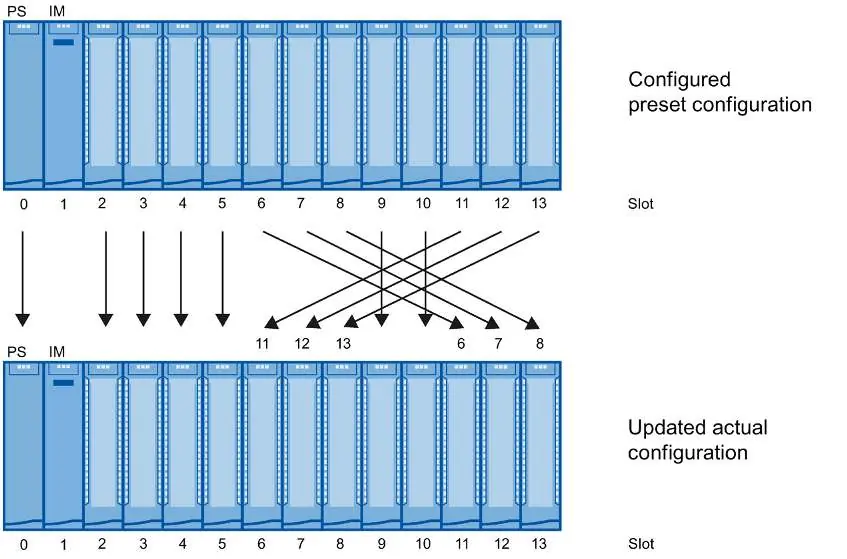

Moduł wspiera funkcję Configuration control, która pozwala na elastyczne zarządzanie konfiguracją stacji za pomocą programu użytkownika (data record 196). Umożliwia to m.in. konfigurowanie stacji bez pustych slotów lub rozszerzanie konfiguracji w trakcie pracy.
Diagnostyka i status
Diagnostyka odbywa się poprzez diody LED na przednim panelu:
- RUN (zielona): Wskazuje stan pracy (np. wymiana danych z kontrolerem).
- ERROR (czerwona): Wskazuje błędy (np. błąd konfiguracji, błąd kanału).
- MAINT (żółta): Wskazuje potrzebę konserwacji.
W przypadku wystąpienia błędu, szczegółowe informacje można odczytać w buforze diagnostycznym kontrolera IO lub za pomocą instrukcji RDREC/RALRM w STEP 7.
Dane techniczne
- Napięcie zasilania: 24V DC (zakres 20.4V - 28.8V).
- Wymiary: 35 mm (szerokość) x 147 mm (wysokość) x 129 mm (głębokość).
- Waga: ok. 350 g.
- Interfejsy: 1x PROFINET (2 porty RJ45).
Informacje o producencie
Siemens AG
Praktyczna pomoc
Typowe problemy
Brak zasilania (diody wyłączone)
Sprawdź napięcie 24V DC na złączu X80 i upewnij się, że zasilanie jest włączone.
Błąd konfiguracji (ERROR miga)
Sprawdź, czy rzeczywista konfiguracja modułów zgadza się z konfiguracją w STEP 7. Sprawdź, czy nie brakuje modułu lub czy nie jest uszkodzony.
Brak komunikacji PROFINET
Sprawdź kabel sieciowy i połączenie z kontrolerem IO. Upewnij się, że porty nie są wyłączone w konfiguracji.
Przed użyciem
- Sprawdź napięcie zasilania 24V DC
- Upewnij się, że moduły są poprawnie wpięte w szynę
- Skonfiguruj PROFINET w oprogramowaniu STEP 7
- Sprawdź, czy używasz odpowiedniego pliku GSD (jeśli dotyczy)
Ilustracje i schematy
- Schemat blokowy (str. 22) pokazuje wewnętrzne połączenia zasilania i interfejsów.

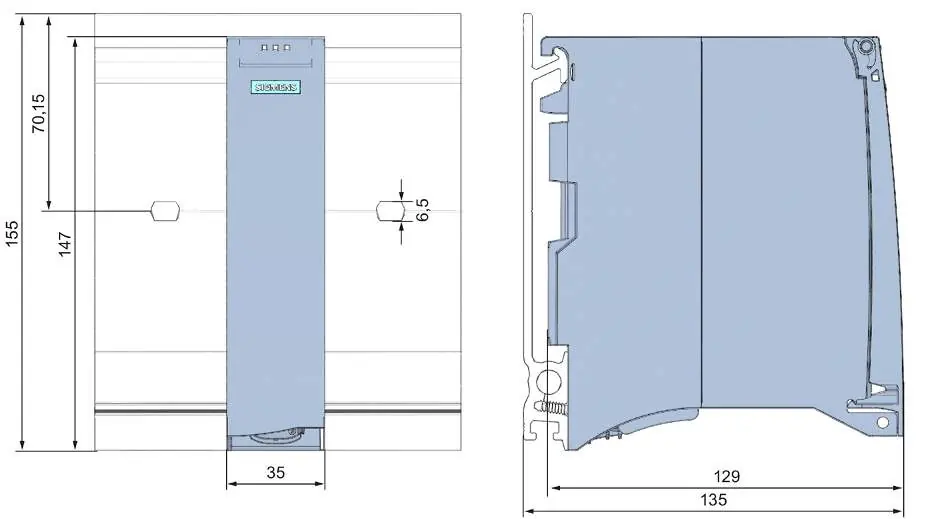

- Rysunki wymiarowe (str. 56-57) przedstawiają fizyczne wymiary modułu.
Zgodność modelu
- Wymaga oprogramowania STEP 7 (TIA Portal) V16 lub wyższego (lub STEP 7 V5.5 SP3).
- Wspiera systemy redundancji S7-400H i S7-1500R/H.
Pytania do tej instrukcji
