Instrukcja obsługi splittera HDMI 1x2 z extenderem Cat6 SIIG

Szybki przewodnik po instalacji i konfiguracji splittera HDMI 1x2 z extenderem Cat6 SIIG. Dowiedz się, jak podłączyć urządzenia, skonfigurować EDID i używać komend RS-232.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Urządzenie to splitter HDMI 1x2 z funkcją extendera przez kabel Cat6/7, obsługujący rozdzielczości do 4K@60Hz na odległość do 70m. str. 2

Najważniejsze czynności

  • Podłączenie urządzeń str. 3, 4
  • Konfiguracja EDID str. 5

Pierwsze uruchomienie

  • Podłącz źródło HDMI do nadajnika, odbiorniki do nadajnika kablem Cat6, a wyświetlacze do odbiorników. Podłącz zasilanie. str. 3, 4

Problemy i rozwiązania

Dioda Power/Signal LED miga

Oznacza brak sygnału HDMI. Sprawdź połączenia.

str. 4

Konserwacja i reset

  • Użyj przycisku Reset, aby zrestartować urządzenie. str. 3, 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg 70m Maksymalna odległość transmisji przez kabel Cat6/7 str. 2
Rozdzielczość 4K@60Hz Maksymalna obsługiwana rozdzielczość str. 2

Gdzie szukać w PDF

  • Opis nadajnika str. 3
  • Opis odbiornika str. 4
  • Tabela EDID str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat portów nadajnika (TX) Strona 3 Schemat portów odbiornika (RX) Strona 4 Tabela ustawień EDID Strona 5

Najważniejsze informacje z instrukcji

Urządzenie SIIG 1x2 HDMI Splitter Over Cat6 Extender umożliwia przesyłanie sygnału HDMI 4K@60Hz na odległość do 70 metrów przy użyciu kabla Cat6/7. Zestaw składa się z nadajnika (TX) oraz dwóch odbiorników (RX). Urządzenie wspiera zarządzanie EDID, ekstrakcję audio oraz sterowanie przez RS-232.

Zawartość zestawu

  • Nadajnik (Transmitter)
  • 2x Odbiornik (Receiver)
  • Zasilacz DC 12V/2A (dla nadajnika)
  • 2x Zasilacz DC 5V/2A (dla odbiorników)
  • Kabel IR blaster
  • 2x Kabel IR receiver
  • Terminal block
  • Zestaw montażowy

Opis urządzenia

Schemat portów nadajnika (TX)
Schemat portów nadajnika (TX)
Schemat portów odbiornika (RX)
Schemat portów odbiornika (RX)

Nadajnik (TX)

Nadajnik posiada wejście HDMI, wyjście HDMI Loop-out (do lokalnego monitora), porty IR (in/out), port RJ-45 do połączenia z odbiornikami, przełącznik EDID, port RS-232 oraz gniazdo zasilania.

Odbiornik (RX)

Odbiornik wyposażony jest w wyjście HDMI, wyjście audio Toslink, port RJ-45, porty IR (in/out), przełącznik audio oraz diodę Power/Signal LED.

Instalacja i podłączenie

  1. Podłącz źródło sygnału HDMI do portu HDMI INPUT w nadajniku.
  2. Podłącz lokalny wyświetlacz do portu HDMI LOOP-OUT w nadajniku (opcjonalnie).
  3. Połącz nadajnik z odbiornikami za pomocą kabli Cat6/7.
  4. Podłącz wyświetlacze do portów HDMI OUTPUT w odbiornikach.
  5. Podłącz zasilacze do odpowiednich gniazd DC w nadajniku i odbiornikach.
  6. Użyj kabli IR (blaster/receiver), jeśli wymagane jest zdalne sterowanie urządzeniami.

Ustawienia EDID

Urządzenie posiada przełączniki DIP do konfiguracji EDID. Ustawienie przełącznika w górę oznacza "1", w dół oznacza "0". Dostępne są różne kombinacje rozdzielczości i formatów audio (np. 4K@60Hz 2CH, 4K@60Hz HDR 7.1CH). Ustawienie wszystkich przełączników w pozycji "1" (w górę) aktywuje tryb Auto, który dobiera rozdzielczość kompatybilną ze wszystkimi wyświetlaczami.

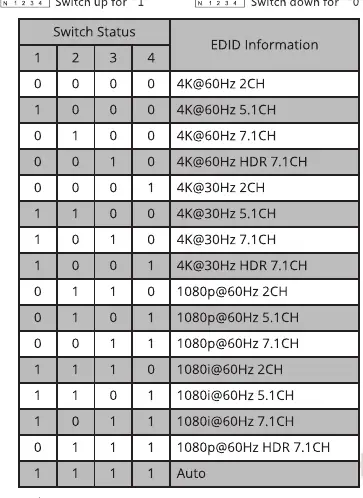

Tabela ustawień EDID
Tabela ustawień EDID

Sterowanie RS-232

Urządzenie obsługuje komendy RS-232. Domyślne parametry to: Baud rate 9600, Data bits 8, Stop bits 1, Parity 0. Dostępne komendy pozwalają na włączanie/wyłączanie portów wyjściowych, restart urządzenia oraz przywracanie ustawień fabrycznych.

Wsparcie techniczne

W przypadku problemów lub potrzeby uzyskania dodatkowych informacji, odwiedź stronę wsparcia technicznego pod adresem http://www.siig.com/support.

Oficjalne zasoby z instrukcji

Oficjalny zasób siig.com

Informacje o producencie

SIIG Inc

Profil marki
Strona producenta https://www.siig.com

Praktyczna pomoc

Typowe problemy

Brak sygnału na wyświetlaczu

Sprawdź diodę Power/Signal LED na odbiorniku. Jeśli miga, oznacza to brak sygnału HDMI. Sprawdź połączenia kablowe HDMI oraz kabel Cat6/7.

Pilot nie działa

Upewnij się, że kable IR blaster i IR receiver są poprawnie podłączone do odpowiednich portów i że pilot znajduje się w zasięgu odbiornika IR.

Przed użyciem

  • Upewnij się, że używasz kabla Cat6 lub Cat7 o odpowiedniej długości (do 70m).
  • Sprawdź, czy zasilacz 12V/2A jest podłączony do nadajnika.
  • Sprawdź, czy zasilacze 5V/2A są podłączone do odbiorników.
  • Skonfiguruj przełączniki EDID zgodnie z możliwościami podłączonych wyświetlaczy.
  • Upewnij się, że kable HDMI są w pełni sprawne.

Parametry w praktyce

HDMI Loop-out
Wyjście HDMI na nadajniku umożliwiające podłączenie lokalnego monitora bez wpływu na sygnał przesyłany do odbiorników.

Ilustracje i schematy

  • Nadajnik (TX) posiada 9 oznaczonych portów/przycisków, w tym Reset, IR, RJ-45, HDMI Loop-out, HDMI Input, EDID switch, RS-232 i Power.
  • Odbiornik (RX) posiada 9 oznaczonych portów/przycisków, w tym Reset, Audio switch, RJ-45, Power/Signal LED, Power, Toslink, HDMI Output i IR.

Zgodność modelu

  • Obsługuje 4K@60Hz YUV 4:4:4, HDR oraz HDCP 2.2.
  • Obsługuje formaty audio: PCM2/5.1/7.1, Dolby & DTS 5.1.
