Instrukcja obsługi uchwytu biurkowego do monitora SIIG 04-1350A
Dowiedz się, jak poprawnie zamontować uchwyt biurkowy do monitora SIIG 04-1350A z podświetleniem RGB. Instrukcja zawiera kroki instalacji, regulację napięcia sprężyny oraz obsługę pilota.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt biurkowy SIIG 04-1350A jest przeznaczony do montażu monitorów o przekątnej do 34 cali i wadze od 2 do 9 kg. Urządzenie posiada wbudowane podświetlenie RGB sterowane pilotem. Przed przystąpieniem do montażu upewnij się, że powierzchnia montażowa jest stabilna i wytrzyma ciężar zestawu. Uwaga: Nie zwalniaj blokady sprężyny przed całkowitym zamontowaniem ramienia, aby uniknąć gwałtownego rozprężenia.
Elementy zestawu
Przed rozpoczęciem sprawdź zawartość opakowania zgodnie z listą części w instrukcji. Zestaw zawiera ramię, podstawę (zacisk lub montaż przelotowy), płytę VESA, śruby montażowe (M4x12, M8x105), klucze imbusowe (4mm, 5mm) oraz pilot zdalnego sterowania.
Montaż i instalacja
Uchwyt można zamontować na dwa sposoby:
- Zacisk (Clamp): Montaż do krawędzi blatu o grubości 10-85 mm.
- Otwór w blacie (Grommet): Montaż przez otwór w blacie o grubości 10-80 mm (wymagana średnica otworu 10-60 mm).
Po zamontowaniu podstawy, nałóż ramię na trzpień. Dopiero po zamontowaniu ramienia na podstawie można bezpiecznie zdjąć zawleczkę zabezpieczającą sprężynę.
Regulacja ramienia

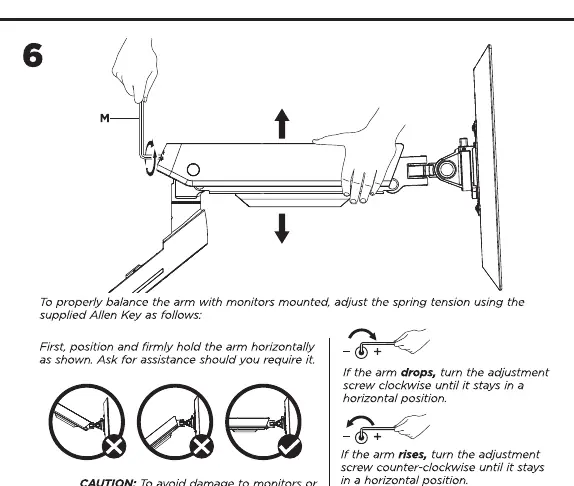

Aby dostosować opór ramienia do wagi monitora, użyj dołączonego klucza imbusowego:
- Jeśli monitor opada: przekręć śrubę regulacyjną zgodnie z ruchem wskazówek zegara.
- Jeśli monitor unosi się samoczynnie: przekręć śrubę regulacyjną przeciwnie do ruchu wskazówek zegara.
Zawsze trzymaj ramię w pozycji poziomej podczas dokonywania regulacji.
Obsługa oświetlenia RGB

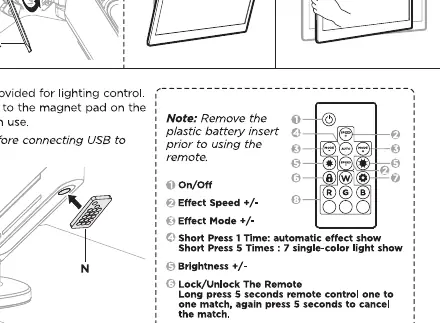

Oświetleniem steruje się za pomocą dołączonego pilota:
- On/Off: Włączanie i wyłączanie światła.
- Effect Speed +/-: Regulacja prędkości efektów.
- Effect Mode +/-: Zmiana trybów świecenia.
- Brightness +/-: Regulacja jasności.
- Lock/Unlock: Blokowanie/odblokowywanie pilota.
Aby sparować pilota, przytrzymaj przycisk "Set" przez 5 sekund, a następnie naciśnij "Lock".
Konserwacja
Regularnie (co najmniej co trzy miesiące) sprawdzaj, czy wszystkie śruby są dokręcone, a konstrukcja jest stabilna.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada po zamontowaniu.
Dokręć śrubę regulacyjną sprężyny zgodnie z ruchem wskazówek zegara, trzymając ramię w pozycji poziomej.
Monitor unosi się samoczynnie.
Poluzuj śrubę regulacyjną sprężyny przeciwnie do ruchu wskazówek zegara.
Przed użyciem
- Sprawdź, czy blat biurka jest wystarczająco solidny.
- Upewnij się, że waga monitora mieści się w zakresie 2-9 kg.
- Przygotuj klucze imbusowe z zestawu.
- Nie zdejmuj zawleczki zabezpieczającej sprężynę przed montażem ramienia.
- Sprawdź, czy posiadasz wszystkie śruby montażowe.
Parametry w praktyce
- VESA 75x75 / 100x100
- Standard rozstawu otworów montażowych z tyłu monitora.
- Nośność 2-9 kg
- Dopuszczalny zakres wagi monitora dla poprawnego działania sprężyny.
- Kompatybilność
- Ekrany o przekątnej do 34 cali.
Ilustracje i schematy
- Krok 1: Wybór metody montażu (zacisk lub otwór w blacie).

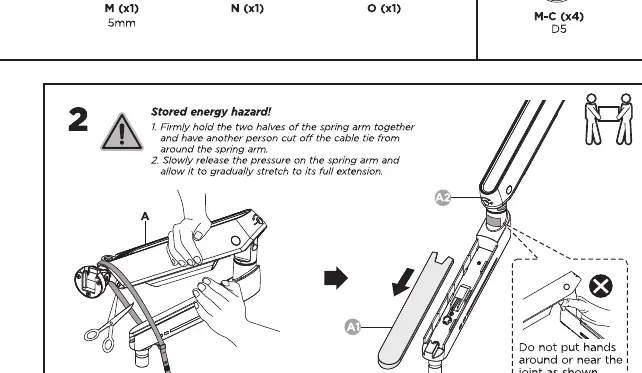

- Krok 2: Bezpieczne zwalnianie blokady sprężyny.
- Krok 4: Montaż płyty VESA do monitora.
- Krok 5: Blokowanie monitora na ramieniu.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Montaż tylko na solidnych powierzchniach.
