Instrukcja obsługi zapory sieciowej SonicWall NSsp 10700

Szybki przewodnik po instalacji i konfiguracji zapory sieciowej SonicWall NSsp 10700. Dowiedz się, jak podłączyć urządzenie, skonfigurować dostęp lokalny, chmurowy oraz jak przeprowadzić pierwszą rejestrację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • SonicWall NSsp 10700 to zapora sieciowa. Instalacja wymaga podłączenia zasilania, portu LAN (X0) do sieci wewnętrznej oraz portu WAN (X1) do internetu. Konfiguracja odbywa się przez przeglądarkę (domyślny adres MGMT: 192.168.1.254) lub aplikację SonicExpress. str. 1, 2

Najważniejsze czynności

  • Podłączenie zasilania i sieci str. 1
  • Konfiguracja przez przeglądarkę str. 2

Pierwsze uruchomienie

  • Podłącz zasilanie, odczekaj ok. 8 minut na start. Podłącz komputer do portu MGMT, ustaw IP 192.168.1.100, wejdź na 192.168.1.254. str. 1, 2

Problemy i rozwiązania

Brak internetu przez MGMT

Skonfiguruj bramę domyślną w ustawieniach interfejsu.

str. 2

Konserwacja i reset

  • Użyj przycisku SafeMode, aby zresetować urządzenie. str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Domyślny adres IP (MGMT) 192.168.1.254 Adres do zarządzania lokalnego. str. 2
Domyślny adres IP (LAN) 192.168.168.168 Adres interfejsu LAN po konfiguracji. str. 2
Czas startu ok. 8 minut Czas potrzebny na pełne uruchomienie urządzenia. str. 1

Gdzie szukać w PDF

  • Zawartość opakowania i panel przedni str. 1
  • Opcje konfiguracji i rejestracja str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni urządzenia NSsp 10700 Strona 1 Schemat podłączenia zasilania i komputera zarządzającego Strona 1 Konfiguracja za pomocą aplikacji SonicExpress Strona 2 Dodatkowe zdjęcie montażowe ze strony 2 Strona 2

Najważniejsze informacje

SonicWall NSsp 10700 to zaawansowana zapora sieciowa. Niniejsza instrukcja przeprowadzi Cię przez proces fizycznej instalacji, podłączenia do sieci oraz wstępnej konfiguracji urządzenia. Proces uruchamiania urządzenia trwa około ośmiu minut.

Zawartość opakowania

  • Urządzenie NSsp 10700
  • Kable Twinaxial (4 sztuki: dwa 10G 1m, dwa 25G 1m)
  • Kabel Ethernet
  • Kabel konsoli szeregowej (RJ45 do DB9)
  • Przewody zasilające (2 sztuki)
  • Zestaw do montażu w szafie rack
  • Dokumentacja (Quick Start Guide, Safety, Environmental, and Regulatory Information)

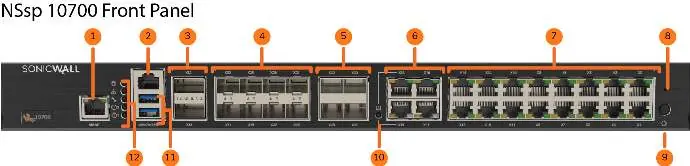

Panel przedni i tylny

Panel przedni zawiera porty zarządzania (MGMT), port konsoli, porty QSFP28 (100/40GE), porty SFP28 (25/10/5/2.5GE), porty SFP+ (10/5/2.5GE) oraz porty miedziane RJ45 (1GE). Znajduje się tu również przycisk SafeMode służący do resetowania lub wprowadzania urządzenia w tryb serwisowy.

Panel przedni urządzenia NSsp 10700
Panel przedni urządzenia NSsp 10700

Panel tylny wyposażony jest w przycisk zasilania, diody stanu (Alarm, Test, Power), porty USB 3.0, sloty na dyski SSD/M.2, systemowe wentylatory oraz dwa zasilacze.

Podłączenie i uruchomienie

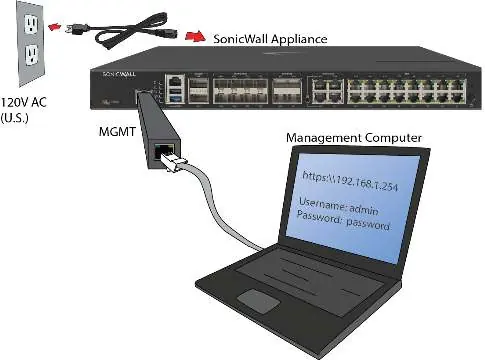

Schemat podłączenia zasilania i komputera zarządzającego
Schemat podłączenia zasilania i komputera zarządzającego
Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2
  1. Podłącz przewód zasilający do urządzenia i gniazdka elektrycznego (100-240V). Urządzenie uruchomi się automatycznie.
  2. Podłącz interfejs LAN (domyślnie X0) do sieci wewnętrznej.
  3. Podłącz interfejs WAN (domyślnie X1) do internetu.

Opcje konfiguracji

Urządzenie można skonfigurować na trzy sposoby:

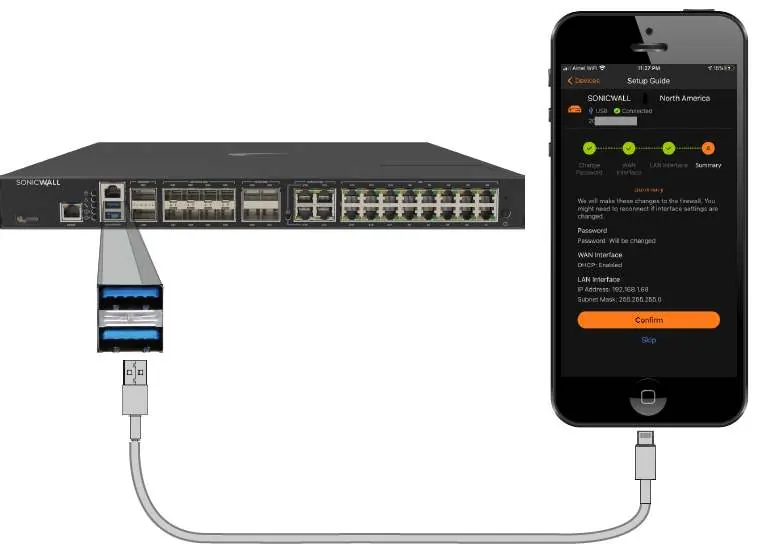

Konfiguracja za pomocą aplikacji SonicExpress
Konfiguracja za pomocą aplikacji SonicExpress
  • Zarządzanie lokalne: Połączenie komputera z portem MGMT za pomocą kabla Ethernet.
  • Zarządzanie w chmurze: Wykorzystanie SonicWall Capture Security Center (CSC) i Network Security Manager (NSM) z funkcją Zero Touch.
  • Aplikacja SonicExpress: Konfiguracja za pomocą smartfona z systemem iOS lub Android.

Pierwsza konfiguracja i rejestracja

Aby przeprowadzić konfigurację lokalną:

  1. Skonfiguruj komputer z statycznym adresem IP w podsieci 192.168.1.x (np. 192.168.1.100) i maską 255.255.255.0.
  2. Podłącz komputer do portu MGMT.
  3. Otwórz przeglądarkę i przejdź pod adres https://192.168.1.254.
  4. Zaloguj się domyślnymi danymi: użytkownik admin, hasło password.
  5. Uruchom kreator Setup Guide, aby skonfigurować interfejs WAN i zmienić hasło administratora.
  6. Po zakończeniu konfiguracji, przywróć automatyczne ustawienia IP na komputerze i podłącz go do sieci LAN lub WAN.
  7. Zarejestruj urządzenie, używając danych logowania MySonicWall.

Praktyczna pomoc

Typowe problemy

Brak dostępu do internetu przez port MGMT

Należy skonfigurować bramę domyślną w ustawieniach interfejsu MGMT.

Zapomniane hasło lub błąd konfiguracji

Użyj przycisku SafeMode, aby zresetować urządzenie lub odzyskać dostęp.

Przed użyciem

  • Sprawdź, czy masz kabel Ethernet i zasilający.
  • Upewnij się, że komputer ma ustawiony statyczny adres IP w podsieci 192.168.1.x.
  • Przygotuj przeglądarkę internetową.
  • Upewnij się, że rozdzielczość ekranu komputera wynosi co najmniej 1920x1080.

Zgodność modelu

  • Kabel USB do aplikacji SonicExpress nie jest dołączony do zestawu.
  • Domyślny adres IP LAN to 192.168.168.168.
