Instrukcja obsługi wzmacniacza cyfrowego Stetsom 1K2 Bravo Bass

Szybki przewodnik po instrukcji obsługi wzmacniacza cyfrowego Stetsom 1K2 Bravo Bass. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć zasilanie, skonfigurować filtry audio oraz rozwiązywać problemy z diodami LED.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wzmacniacz Stetsom 1K2 Bravo Bass to cyfrowy wzmacniacz samochodowy. Instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, specyfikację techniczną, opis kontroli audio (crossover, bass boost) oraz tabelę diagnostyczną dla diod LED. str. 2, 3, 4, 5

Najważniejsze czynności

  • Instalacja zasilania str. 6
  • Regulacja poziomu (Level) str. 8

Pierwsze uruchomienie

  • Upewnij się, że wszystkie połączenia są wykonane przy wyłączonym zasilaniu, a bezpiecznik jest zainstalowany blisko akumulatora. str. 2

Problemy i rozwiązania

Dioda PROT miga 1x

Zwarcie lub przeciążenie wyjścia. Sprawdź izolację kabli głośnikowych i impedancję.

str. 5
Dioda PROT miga 2x

Zbyt wysoka temperatura. Sprawdź wentylację.

str. 5
Dioda PROT miga 3x

Napięcie poniżej 9V. Sprawdź akumulator.

str. 5
Dioda PROT miga 4x

Napięcie powyżej 17V. Sprawdź zasilanie.

str. 5

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 9V - 17V DC Zakres napięcia pracy str. 9
Bezpiecznik 70A Zalecany bezpiecznik str. 6, 9
Pasmo przenoszenia 8Hz - 250Hz Zakres częstotliwości str. 9

Gdzie szukać w PDF

  • Opis kontroli audio str. 3
  • Schemat instalacji str. 6
  • Specyfikacja techniczna str. 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Wzmacniacz Stetsom 1K2 Bravo Bass to zaawansowane urządzenie audio. Przed przystąpieniem do instalacji należy pamiętać, że wszystkie połączenia muszą być wykonywane przy wyłączonym zasilaniu. Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Obowiązkowe jest zastosowanie bezpiecznika 70A zainstalowanego jak najbliżej akumulatora, aby chronić system przed zwarciem i przeciążeniem.

Opis elementów sterujących

Panel sterowania wzmacniacza zawiera następujące elementy:

Panel kontrolny wzmacniacza
Panel kontrolny wzmacniacza
  • RCA JACK INPUT: Wejście sygnału audio. Zaleca się stosowanie wysokiej jakości ekranowanych kabli RCA.
  • LEVEL: Kontrola poziomu sygnału wejściowego.
  • CROSSOVER: Sekcja filtrów. SUBSONIC FILTER (8Hz - 40Hz) oraz LOW PASS FILTER (30Hz - 250Hz).
  • BASS BOOST: Regulacja wzmocnienia basu (0dB - +10dB) oraz częstotliwości wzmocnienia (30Hz - 70Hz).
  • COOLER: System chłodzenia. Należy zapewnić swobodny przepływ powietrza wokół otworów wentylacyjnych.

Instalacja i podłączenie

Prawidłowa instalacja wymaga użycia odpowiednich przewodów:

Złącza zasilania i głośników
Złącza zasilania i głośników

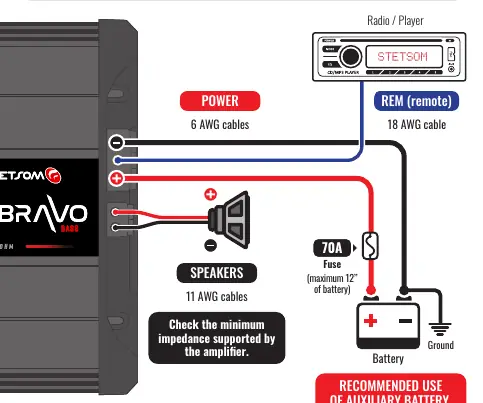

Schemat instalacji elektrycznej
Schemat instalacji elektrycznej
  • Zasilanie (dodatni/ujemny): Minimum 6 AWG (13mm²).
  • Remote (REM): Minimum 18 AWG (0,75mm²).
  • Głośniki: Minimum 11 AWG (4mm²).

Przewody zasilające należy prowadzić z dala od oryginalnej instalacji elektrycznej pojazdu, aby uniknąć zakłóceń. Wzmacniacz powinien być zamontowany na stabilnej, suchej i wentylowanej powierzchni.

Diagnostyka i system ochrony

Wzmacniacz posiada diody LED informujące o stanie pracy:

  • POWER (niebieska): Wzmacniacz włączony.
  • PROT (czerwona górna): Wzmacniacz w trybie ochrony.
  • CLIP (czerwona dolna): Sygnalizuje przesterowanie sygnału.

Jeśli dioda PROT miga, oznacza to błąd. Liczba mignięć wskazuje przyczynę: 1x (zwarcie/przeciążenie), 2x (przegrzanie), 3x (napięcie poniżej 9V), 4x (napięcie powyżej 17V).

Rozwiązywanie problemów

W przypadku problemów z działaniem:

  • Wzmacniacz się nie włącza: Sprawdź połączenia kabli, stan bezpieczników oraz napięcie akumulatora.
  • Brak dźwięku: Sprawdź połączenia głośników/RCA oraz czy kontrola LEVEL nie jest ustawiona na minimum.
  • Słabe basy: Sprawdź, czy kable głośnikowe nie mają odwróconej polaryzacji (faza).
  • Dystorsje dźwięku: Zmniejsz poziom LEVEL i wyreguluj go ponownie zgodnie z procedurą (ustaw radio na 80% głośności, zwiększaj LEVEL aż dioda CLIP zacznie migać, potem lekko zmniejsz).

Praktyczna pomoc

Typowe problemy

Wzmacniacz się nie włącza

Sprawdź, czy kable są poprawnie podłączone, bezpieczniki nie są przepalone, a akumulator jest naładowany.

Brak dźwięku

Sprawdź połączenia głośników i kabli RCA oraz upewnij się, że kontrola LEVEL nie jest ustawiona na minimum.

Dioda PROT miga

Sprawdź wentylację (przegrzanie), izolację kabli głośnikowych (zwarcie) oraz napięcie zasilania (9V-17V).

Słabe basy

Sprawdź, czy kable głośnikowe nie mają odwróconej polaryzacji (+/-).

Przed użyciem

  • Wyłącz zasilanie przed montażem.
  • Zainstaluj bezpiecznik 70A blisko akumulatora.
  • Użyj kabli o odpowiednim przekroju (6 AWG zasilanie, 18 AWG remote, 11 AWG głośniki).
  • Upewnij się, że miejsce montażu jest suche i wentylowane.
  • Sprawdź impedancję głośników.

Parametry w praktyce

Subsonic Filter
Filtr odcinający częstotliwości poniżej ustawionego zakresu (8Hz - 40Hz).
Low Pass Filter (L.P.F.)
Filtr odcinający częstotliwości powyżej ustawionego zakresu (30Hz - 250Hz).

Ilustracje i schematy

  • Schemat instalacji pokazuje podłączenie zasilania (Power), zdalnego sterowania (REM) oraz głośników.
  • Wymagane jest użycie bezpiecznika 70A blisko akumulatora.
