Instrukcja obsługi lampy LED Sunco Lighting Disk 15W
Szybki przewodnik instalacji i obsługi lampy LED Sunco Lighting Disk 15W. Dowiedz się, jak zamontować oprawę w puszce przyłączeniowej lub w istniejącej oprawie typu "can", poznaj parametry techniczne i zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi lampy LED Sunco Lighting Disk 15W. Urządzenie jest przeznaczone do montażu w puszkach przyłączeniowych (Surface Mount) lub w istniejących oprawach wpuszczanych (Retrofit). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne.

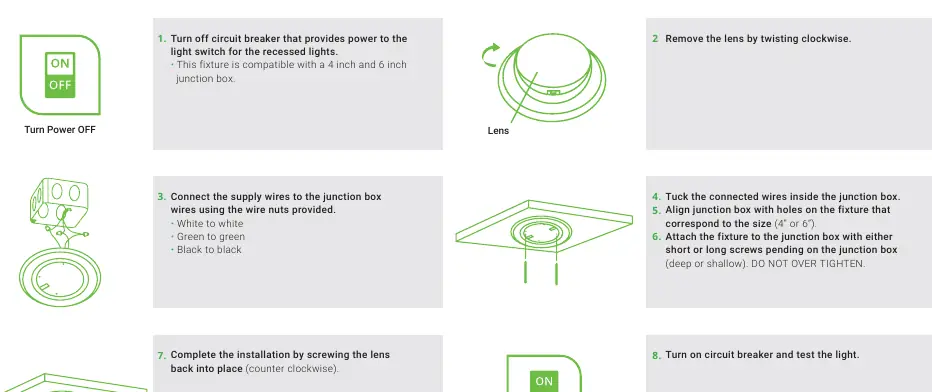

Instalacja powierzchniowa (Junction Box)
- Wyłącz zasilanie na bezpieczniku.
- Zdejmij soczewkę lampy, przekręcając ją zgodnie z ruchem wskazówek zegara.
- Podłącz przewody zasilające do przewodów w puszce za pomocą dołączonych nakrętek: biały do białego, zielony do zielonego, czarny do czarnego.
- Wsuń przewody do puszki przyłączeniowej.
- Dopasuj otwory w oprawie do rozmiaru puszki (4 lub 6 cali).
- Przymocuj oprawę do puszki za pomocą odpowiednich śrub (krótkich lub długich, w zależności od głębokości puszki). Nie dokręcaj zbyt mocno.
- Załóż soczewkę, przekręcając ją w kierunku przeciwnym do ruchu wskazówek zegara.
- Włącz zasilanie i przetestuj światło.

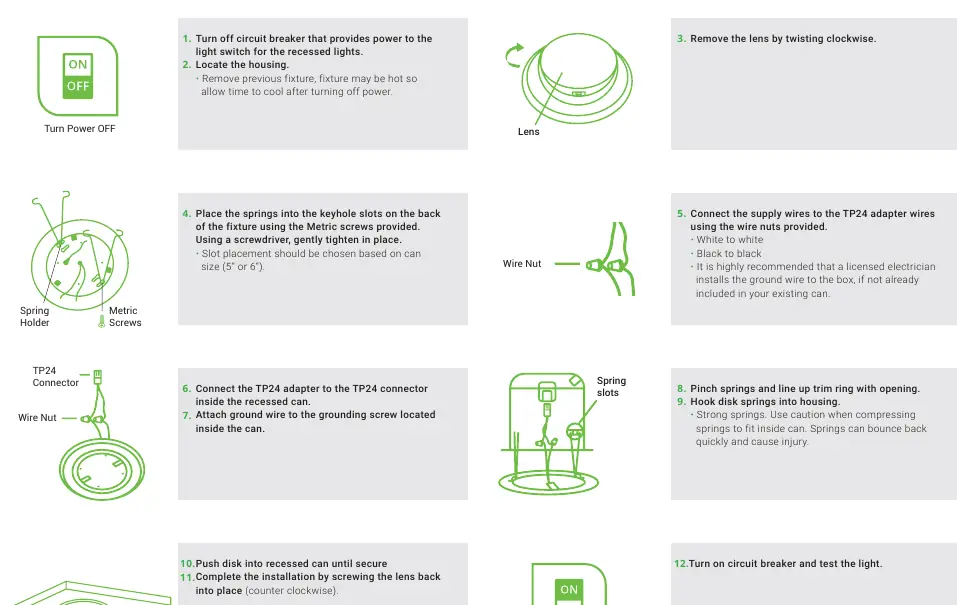

Instalacja typu Retrofit (w istniejącej oprawie)
- Wyłącz zasilanie na bezpieczniku.
- Zlokalizuj obudowę i usuń poprzednią oprawę (uwaga: może być gorąca).
- Zdejmij soczewkę lampy.
- Zamontuj sprężyny w otworach na tylnej części oprawy za pomocą dołączonych śrub metrycznych. Dopasuj położenie otworów do rozmiaru puszki (5 lub 6 cali).
- Podłącz przewody zasilające do adaptera TP24 za pomocą nakrętek (biały do białego, czarny do czarnego).
- Podłącz adapter TP24 do złącza wewnątrz puszki.
- Podłącz przewód uziemiający do śruby uziemiającej w puszce.
- Ściśnij sprężyny, wyrównaj pierścień wykończeniowy z otworem i zahacz sprężyny o obudowę. Zachowaj ostrożność, sprężyny mogą gwałtownie odskoczyć.
- Wciśnij lampę do puszki, aż będzie stabilna.
- Załóż soczewkę.
- Włącz zasilanie.
Dane techniczne
- Napięcie: 120V
- Moc: 15W
- Odporność: Damp (wilgotne pomieszczenia)
- Materiał obudowy: Poliwęglan
- Waga: 0.39 lbs
- Gwarancja: 7 lat
Bezpieczeństwo
Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi przepisami i normami National Electric Code (N.E.C.). W przypadku braku doświadczenia w pracach elektrycznych należy skonsultować się z wykwalifikowanym elektrykiem. Istnieje ryzyko pożaru lub porażenia prądem – nie należy modyfikować ani usuwać okablowania podczas instalacji.
Praktyczna pomoc
Typowe problemy
Sprężyny są zbyt mocne podczas montażu
Zachowaj szczególną ostrożność podczas ściskania sprężyn, aby uniknąć urazów spowodowanych ich gwałtownym odskoczeniem.
Lampa nie pasuje do puszki
Upewnij się, że puszka ma rozmiar 4, 5 lub 6 cali i odpowiednio dopasuj otwory montażowe lub położenie sprężyn.
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone na bezpieczniku oraz czy połączenia przewodów (biały-biały, czarny-czarny) są poprawne.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku przed rozpoczęciem prac.
- Sprawdź, czy puszka przyłączeniowa ma odpowiedni rozmiar (4, 5 lub 6 cali).
- Przygotuj śrubokręt do montażu śrub i sprężyn.
- Upewnij się, że posiadasz wszystkie elementy zestawu: złącze TP24, klipsy, nakrętki przewodów, śruby.
Ilustracje i schematy
- Instrukcja zawiera schematy montażu dla dwóch typów instalacji: powierzchniowej (Junction Box) oraz wpuszczanej (Retrofit).
- Kluczowe jest poprawne połączenie przewodów kolorami: biały do białego, czarny do czarnego, zielony do zielonego.
Zgodność modelu
- Kompatybilna z puszkami 4-calowymi i 6-calowymi (Surface Mount).
- Kompatybilna z puszkami 5-calowymi i 6-calowymi (Retrofit).
