Sterownik LED Sunricher 200W DMX512 & RDM - Instrukcja obsługi

Instrukcja obsługi sterownika LED Sunricher 200W DMX512 & RDM. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby Master/Decoder, ustawić adresy DMX oraz przeprowadzić aktualizację oprogramowania.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sterownik Sunricher 200W DMX512 & RDM to urządzenie do sterowania oświetleniem LED stałonapięciowym (12/24V). Obsługuje tryby Master (samodzielny) oraz Decoder (sterowany przez DMX). str. 1

Najważniejsze czynności

  • Przywracanie ustawień fabrycznych str. 2, 4
  • Ustawianie adresu DMX str. 2

Pierwsze uruchomienie

  • Wybór trybu pracy (Master/Decoder) str. 1

Konserwacja i reset

  • Przywracanie ustawień fabrycznych str. 2, 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 100-277V AC Zakres napięcia zasilania str. 1
Moc wyjściowa max. 200W Maksymalna moc obciążenia str. 1
Kanały 4 Liczba kanałów wyjściowych str. 1

Gdzie szukać w PDF

  • Specyfikacja i wprowadzenie str. 1
  • Tryby pracy i schematy str. 2
  • Konfiguracja zaawansowana str. 3
  • Wymiary i RDM str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schematy połączeń Master i Decoder Strona 2 Wymiary produktu Strona 4

Najważniejsze informacje

Sterownik Sunricher 200W DMX512 & RDM to zaawansowane urządzenie przeznaczone do sterowania oświetleniem LED stałonapięciowym (12V/24V). Urządzenie obsługuje standardy DMX512 oraz RDM, oferując precyzyjną kontrolę jasności, efektów świetlnych oraz możliwość pracy w trybie Master (samodzielnym) lub Decoder (sterowanym zewnętrznie).

Wymiary produktu
Wymiary produktu

Ostrzeżenia:

  • Nie instaluj urządzenia pod napięciem.
  • Nie wystawiaj urządzenia na działanie wilgoci.
  • Upewnij się, że przewody są w pełni włożone do bloków zaciskowych, a śruby są dokręcone.
  • Całkowita moc wyjściowa nie może przekraczać 200W.

Instalacja i podłączenie

Urządzenie posiada wejście zasilania AC 100-277V oraz wyjścia LED dla 4 kanałów. Schematy połączeń różnią się w zależności od wybranego trybu pracy:

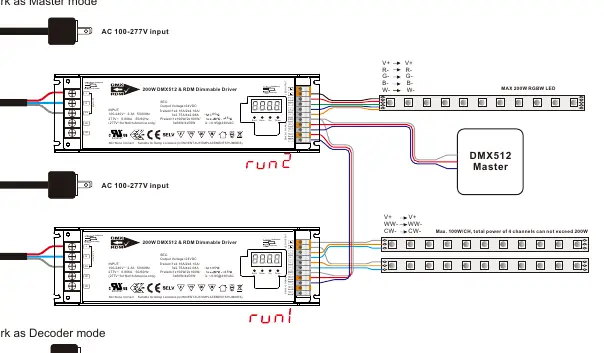

Schematy połączeń Master i Decoder
Schematy połączeń Master i Decoder
  • Tryb Master: Sterownik działa jako nadrzędny, kontrolując podłączone taśmy LED zgodnie z zaprogramowanymi efektami.
  • Tryb Decoder: Sterownik jest podłączony do konsoli DMX, która przesyła sygnały sterujące.

Podczas instalacji należy zwrócić uwagę na polaryzację wyjść (Common Anode Output) oraz poprawne podłączenie sygnału DMX.

Obsługa i tryby pracy

Urządzenie obsługuje dwa główne tryby pracy, które można przełączać w menu:

  • DMX Decoder mode: Sterownik reaguje na sygnały z konsoli DMX.
  • DMX Master mode: Sterownik działa samodzielnie, odtwarzając wbudowane programy (P-01 do P-31).

Nawigacja odbywa się za pomocą czterech przycisków: Back, Enter, Up, Down. Wskaźnik sygnału DMX informuje o statusie połączenia.

Konfiguracja DMX i PWM

Użytkownik może dostosować parametry pracy urządzenia:

  • Adres DMX: Ustawiany w menu, domyślnie 001.
  • Ilość kanałów DMX: Możliwość wyboru liczby kanałów (np. Ch01, Ch04).
  • Rozdzielczość PWM: Wybór między 8-bit a 16-bit.
  • Częstotliwość PWM: Regulowana w zakresie 500Hz - 35kHz.
  • Krzywa ściemniania (Gamma): Regulacja wartości gamma dla płynności przejść jasności.

Aktualizacja oprogramowania (OTA)

Urządzenie wspiera aktualizację oprogramowania przez komputer z systemem Windows przy użyciu konwertera USB na szeregowy (RS485). Proces wymaga użycia oprogramowania RS485-OTW. Po podłączeniu i uruchomieniu procesu, wyświetlacz urządzenia pokaże postęp aktualizacji.

Przywracanie ustawień fabrycznych

Aby zresetować urządzenie do ustawień fabrycznych, należy przytrzymać jednocześnie przyciski Back i Enter przez ponad 5 sekund, aż wyświetlacz zgaśnie. Po ponownym włączeniu urządzenie powróci do domyślnych parametrów.

Informacje o producencie

Sunricher

Profil marki
Strona producenta https://www.sunricher.com/

Praktyczna pomoc

Typowe problemy

Brak reakcji na sygnał DMX

Sprawdź, czy wskaźnik sygnału DMX na wyświetlaczu świeci. Jeśli nie, sprawdź połączenia kablowe DMX i upewnij się, że sterownik jest w trybie Decoder.

Wyświetlacz miga lub pokazuje błąd

Sprawdź, czy urządzenie nie jest w trybie aktualizacji lub czy nie wystąpił błąd komunikacji. Upewnij się, że zasilanie jest stabilne.

Przed użyciem

  • Sprawdź napięcie zasilania (100-277V AC).
  • Upewnij się, że całkowita moc obciążenia nie przekracza 200W.
  • Sprawdź, czy przewody są poprawnie włożone do zacisków.
  • Wybierz odpowiedni tryb pracy (Master lub Decoder) przed konfiguracją.
  • Upewnij się, że używasz odpowiedniego przekroju przewodów (AWG20-14 dla wyjść, AWG18-14 dla wejść).

Ilustracje i schematy

  • Schemat Master: Pokazuje połączenie zasilania AC oraz wyjść LED, gdzie sterownik generuje sygnał samodzielnie.
  • Schemat Decoder: Pokazuje połączenie sterownika z konsolą DMX512.

Zgodność modelu

  • Kompatybilny z oświetleniem LED stałonapięciowym 12V/24V.
  • Wymaga konwertera USB-RS485 do aktualizacji oprogramowania (OTA).
