Instrukcja obsługi sterownika LED Sunricher 4-in-1 200W DALI DT8

Szybki przewodnik po instalacji i konfiguracji sterownika LED Sunricher 4-in-1 200W DALI DT8. Dowiedz się, jak ustawić adres DALI, wybrać typ urządzenia oraz podłączyć oświetlenie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sterownik Sunricher 4-in-1 DALI DT8 obsługuje cztery tryby pracy (Primary N, Tc, XY, RGBW) i może być sterowany przez magistralę DALI lub przycisk AC Push. str. 1, 2

Najważniejsze czynności

  • Ustawianie typu urządzenia str. 1, 2
  • Ustawianie adresu DALI str. 2

Pierwsze uruchomienie

  • Wybór typu urządzenia str. 1, 2

Problemy i rozwiązania

Reset do ustawień fabrycznych

Ustaw adres DALI na FF.

str. 2

Konserwacja i reset

  • Reset do ustawień fabrycznych str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 100-277V AC Zakres napięcia zasilania str. 1
Moc wyjściowa 200W Maksymalna moc wyjściowa str. 1

Gdzie szukać w PDF

  • Dane techniczne i funkcje str. 1
  • Konfiguracja i obsługa str. 2
  • Schematy połączeń i wymiary str. 3
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat połączeń wejściowych i wyjściowych Strona 1 Wymiary produktu Strona 3

Najważniejsze informacje z instrukcji

Sterownik Sunricher 4-in-1 200W DALI DT8 to zaawansowane urządzenie do sterowania oświetleniem LED, obsługujące cztery kanały wyjściowe. Przed przystąpieniem do instalacji należy pamiętać o kluczowych zasadach bezpieczeństwa:

  • Nie instaluj urządzenia, gdy jest podłączone do zasilania.
  • Chroń urządzenie przed wilgocią (stopień ochrony IP20).
  • Upewnij się, że zasilanie wejściowe mieści się w zakresie 100-277V AC.

Opis urządzenia i funkcje

Urządzenie posiada wbudowany interfejs DALI-2 i obsługuje cztery uniwersalne typy urządzeń, które można ustawić za pomocą przycisków na obudowie:

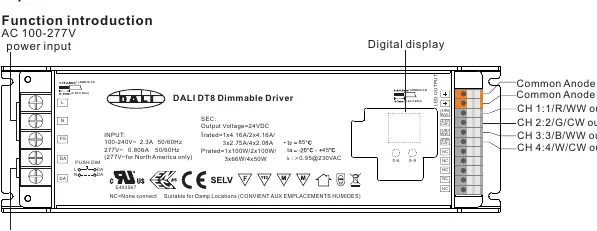

Schemat połączeń wejściowych i wyjściowych
Schemat połączeń wejściowych i wyjściowych
  • Primary N: sterowanie 4 kanałami jednokolorowymi.
  • RGBW: sterowanie taśmami RGBW.
  • Tc: sterowanie oświetleniem tunable white (CCT).
  • XY coordinate: sterowanie RGBW za pomocą współrzędnych XY.

Konfiguracja urządzenia

Wybór typu urządzenia

  1. Naciśnij i przytrzymaj oba przyciski, aż wyświetlacz cyfrowy zacznie migać.
  2. Zwolnij przyciski.
  3. Klikaj drugi przycisk, aby przełączać się między dostępnymi typami urządzeń.
  4. Po wybraniu odpowiedniego typu, naciśnij i przytrzymaj oba przyciski, aby zatwierdzić wybór.

Ustawianie adresu DALI

  1. Naciśnij i przytrzymaj dowolny z dwóch przycisków, aż wyświetlacz zacznie migać.
  2. Użyj przycisków, aby ustawić adres (zakres 00-63). Pierwszy przycisk ustawia dziesiątki, drugi jednostki.
  3. Naciśnij i przytrzymaj dowolny przycisk, aby zatwierdzić ustawienie.
  4. Ustawienie adresu na FF resetuje sterownik do ustawień fabrycznych.

Tryb Push Dim

Po podłączeniu standardowego przycisku AC, sterownik przechodzi w tryb Push Dim (na wyświetlaczu pojawi się "PD").

  • Włączanie/Wyłączanie: krótkie kliknięcie.
  • Zmiana jasności: naciśnij i przytrzymaj przycisk.
  • Zmiana trybu (dla RGBW/Tc): podwójne kliknięcie przełącza między trybem jasności a trybem koloru/temperatury.

Dane techniczne

Wymiary produktu
Wymiary produktu
  • Napięcie wejściowe: 100-277V AC
  • Moc wyjściowa: maks. 200W łącznie
  • Napięcie wyjściowe: 12V DC lub 24V DC
  • Metoda ściemniania: PWM (Pulse Width Modulation)
  • Krzywa ściemniania: Logarytmiczna

Informacje o producencie

Sunricher

Profil marki
Strona producenta https://www.sunricher.com/

Praktyczna pomoc

Typowe problemy

Wyświetlacz pokazuje FF

Oznacza to, że nie przypisano adresu DALI lub urządzenie zostało zresetowane do ustawień fabrycznych.

Brak reakcji na sterowanie DALI

Upewnij się, że sterownik DALI obsługuje komendy dla wybranego typu urządzenia (np. RGBW, Tc) i że adres został poprawnie przypisany.

Przed użyciem

  • Nie instaluj urządzenia pod napięciem.
  • Sprawdź, czy napięcie zasilania wynosi 100-277V AC.
  • Upewnij się, że miejsce instalacji jest suche (IP20).
  • Wybierz odpowiedni typ urządzenia (N, Tc, XY, RGBW) przed podłączeniem oświetlenia.

Parametry w praktyce

Moc wyjściowa
Maksymalnie 200W łącznie dla wszystkich kanałów.
Adresowanie DALI
Zakres adresów od 00 do 63.
Metoda ściemniania
PWM (Pulse Width Modulation) zapewnia płynną regulację.

Ilustracje i schematy

  • Schematy pokazują podłączenie zasilania AC, magistrali DALI oraz wyjść LED dla różnych typów urządzeń.
  • W trybie AC Push wymagane jest podłączenie przycisku do wejścia L/N.

Zgodność modelu

  • Wymaga sterownika DALI obsługującego komendy DT8.
  • Kompatybilny z uniwersalnymi przyciskami AC (Push Dim).
