Instrukcja obsługi kamery bezprzewodowej Swann RS-CH222M6UN-WTL-L36W

Szybki przewodnik po instalacji i konfiguracji kamery bezprzewodowej Swann RS-CH222M6UN-WTL-L36W. Dowiedz się, jak zamontować urządzenie, sparować je z rejestratorem NVR i optymalnie ustawić zasięg.

Spis treści

Najważniejsze informacje

Niniejsza instrukcja dotyczy kamery bezprzewodowej Swann RS-CH222M6UN-WTL-L36W. Urządzenie oferuje rozdzielczość 1080p Full HD, technologię SwannNet dla stabilnego sygnału Wi-Fi, czujniki ruchu i ciepła True Detect oraz wbudowane reflektory i syreny. Przed instalacją upewnij się, że znasz lokalne przepisy dotyczące monitoringu wizyjnego.

Podłączanie kamery

Aby uruchomić kamerę, wykonaj następujące kroki:

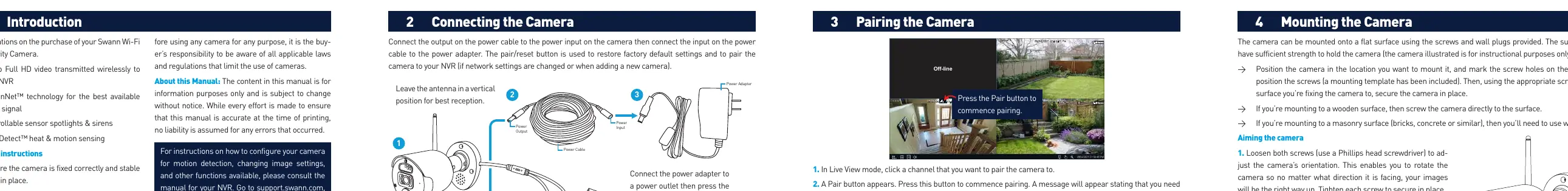

Rysunek montażowy z instrukcji
Rysunek montażowy z instrukcji
  • Podłącz wyjście kabla zasilającego do wejścia zasilania w kamerze.
  • Podłącz wejście kabla zasilającego do zasilacza.
  • Podłącz zasilacz do gniazdka elektrycznego i włącz zasilanie.
  • Upewnij się, że antena kamery jest ustawiona w pozycji pionowej, co zapewnia najlepszy odbiór sygnału.

Parowanie kamery

Parowanie jest niezbędne do połączenia kamery z rejestratorem NVR:

  1. Włącz tryb Live View na rejestratorze NVR i wybierz kanał, do którego chcesz przypisać kamerę.
  2. Na ekranie pojawi się przycisk parowania (Pair). Kliknij go.
  3. Zdejmij osłonę przycisku parowania na kamerze.
  4. Naciśnij i przytrzymaj przycisk parowania na kamerze przez 3 sekundy, a następnie zwolnij.
  5. Diody IR kamery zaczną migać, co oznacza rozpoczęcie procesu parowania. Po chwili obraz z kamery pojawi się na ekranie.

Montaż i ustawianie kamery

Kamerę można zamontować na płaskiej powierzchni za pomocą dołączonych śrub i kołków rozporowych.

  • Przygotowanie: Użyj dołączonego szablonu montażowego, aby zaznaczyć otwory na śruby.
  • Montaż: W przypadku powierzchni drewnianych wkręcaj śruby bezpośrednio. W przypadku muru (cegła, beton) użyj kołków rozporowych.
  • Regulacja: Poluzuj śruby za pomocą śrubokręta krzyżakowego, aby dostosować orientację kamery (obrót, pochylenie góra/dół, panoramowanie lewo/prawo). Po ustawieniu odpowiedniego kąta dokręć śruby, aby zabezpieczyć pozycję.

Wskazówki dotyczące lokalizacji

Aby uzyskać najlepsze efekty monitoringu, przestrzegaj poniższych zasad:

  • Montuj kamerę na wysokości około 4 metrów, patrząc lekko w dół.
  • Unikaj kierowania kamery bezpośrednio w stronę nieba, ponieważ światło dzienne może przyciemnić pierwszy plan obrazu.
  • Nie umieszczaj kabli w pobliżu przewodów elektrycznych pod napięciem, ponieważ generują one zakłócenia radiowe.
  • Chroń przewody i złącza przed wilgocią, najlepiej prowadząc je wewnątrz ścian lub w osłonach.
  • Pamiętaj, że mimo odporności na warunki atmosferyczne, długotrwała ekspozycja na ekstremalne słońce lub wilgoć może wpłynąć na żywotność komponentów.

Praktyczna pomoc

Typowe problemy

Kamera nie paruje się z rejestratorem

Upewnij się, że przycisk parowania na kamerze został przytrzymany przez pełne 3 sekundy. Jeśli parowanie nie powiodło się, powtórz procedurę.

Zakłócenia sygnału wideo

Sprawdź, czy kabel zasilający nie znajduje się w pobliżu przewodów elektrycznych AC, które mogą generować szum radiowy.

Obraz jest zbyt ciemny

Zmień kąt nachylenia kamery tak, aby w kadrze znajdowało się jak najmniej nieba, które powoduje przyciemnienie pierwszego planu.

Przed użyciem

  • Sprawdź, czy powierzchnia montażowa jest wystarczająco stabilna.
  • Upewnij się, że antena jest ustawiona pionowo.
  • Przygotuj śrubokręt krzyżakowy do regulacji pozycji kamery.
  • Upewnij się, że wszystkie złącza są zabezpieczone przed wilgocią.
  • Sprawdź, czy masz dostęp do rejestratora NVR w celu przeprowadzenia parowania.

Parametry w praktyce

1080p Full HD
Wysoka rozdzielczość wideo przesyłanego bezprzewodowo.

Ilustracje i schematy

  • Przycisk Pair/Reset: Służy do parowania kamery z NVR oraz przywracania ustawień fabrycznych.
  • Antena: Kluczowy element dla jakości sygnału bezprzewodowego; musi być w pionie.

Zgodność modelu

  • Wymaga rejestratora Swann NVR do pełnej konfiguracji funkcji (wykrywanie ruchu, ustawienia obrazu).
  • Zgodność z lokalnymi przepisami dotyczącymi prywatności jest obowiązkiem użytkownika.
