Instrukcja obsługi oprawy oświetleniowej Thorn Julie Flex
Szybki przewodnik po instalacji i konfiguracji oprawy oświetleniowej Thorn Julie Flex. Dowiedz się, jak bezpiecznie zamontować, podłączyć przewody oraz skonfigurować czujnik ruchu i funkcje oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Montaż i uruchomienie oprawy Thorn Julie Flex muszą być wykonywane wyłącznie przez wykwalifikowany personel (elektryków) zgodnie z krajowymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Nieprawidłowy montaż lub modyfikacje mogą prowadzić do uszkodzenia modułów LED i utraty gwarancji. Oprawa jest przeznaczona wyłącznie do oświetlenia.
Montaż
Oprawa jest przystosowana do montażu natynkowego. Przed instalacją należy upewnić się, że powierzchnia montażowa jest odpowiednia. W zestawie znajdują się niezbędne elementy montażowe (wsporniki, śruby). Należy zachować odpowiedni rozstaw wsporników (LF) zgodnie z tabelą wymiarów dla danego modelu (600, 1200 lub 1500 mm).

Podłączenie elektryczne
Instrukcja przewiduje kilka wariantów podłączenia w zależności od wersji oprawy:



- Standard: Podłączenie przewodów L1, L2, Neutralny i Uziemienie. Wymagany przekrój przewodu 1-2.5mm².
- Quick Connect: Szybkozłącze ułatwiające instalację.
- Through wiring: Możliwość łączenia przelotowego (maksymalnie 25 sztuk).
- DALI: Podłączenie sterowania cyfrowego (L, N, DA, DA).
- MWS (Czujnik ruchu): Podłączenie zasilania oraz opcjonalnie sterowania zewnętrznego.

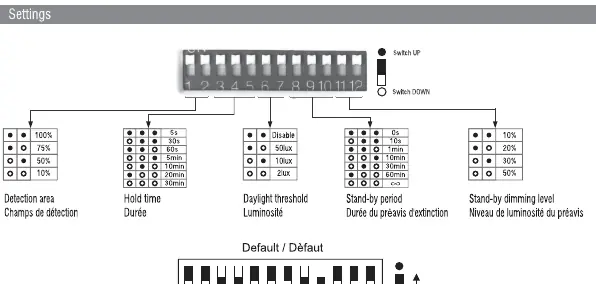

Konfiguracja czujnika MWS
Wersje z czujnikiem ruchu (MWS) posiadają przełączniki DIP umożliwiające konfigurację:

- Detection area: Ustawienie zasięgu detekcji (10% - 100%).
- Hold time: Czas podtrzymania oświetlenia po wykryciu ruchu (5s - 30min).
- Daylight threshold: Próg natężenia światła dziennego (Disable - 2lux).
- Stand-by period: Czas świecenia w trybie czuwania (0s - nieskończoność).
- Stand-by dimming level: Poziom przyciemnienia w trybie czuwania (10% - 50%).

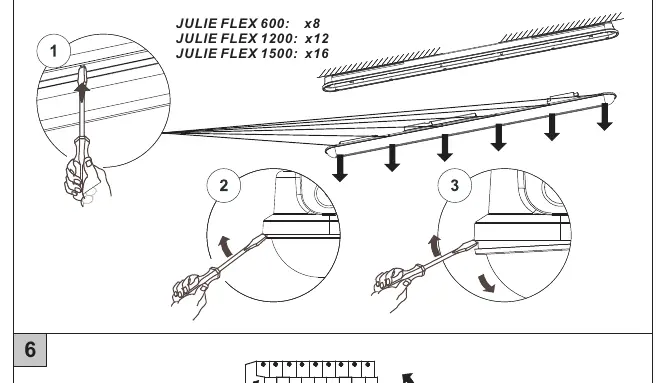

Demontaż
W celu demontażu oprawy należy użyć śrubokręta, aby zwolnić zatrzaski mocujące klosz do podstawy. Należy postępować ostrożnie, aby nie uszkodzić elementów obudowy. Liczba punktów mocowania zależy od długości oprawy (600mm: 8 punktów, 1200mm: 12 punktów, 1500mm: 16 punktów).

Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy przewody są poprawnie wpięte w kostkę przyłączeniową zgodnie ze schematem.
Sprawdź ustawienia przełączników DIP na czujniku (Detection area, Hold time) i upewnij się, że nie ma przeszkód blokujących detekcję.
Nie próbuj naprawiać modułów samodzielnie. Wymiana źródła światła musi być wykonana przez producenta lub wykwalifikowany serwis.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Sprawdź, czy przekrój przewodów mieści się w zakresie 1-2.5mm².
- Zweryfikuj model oprawy i wymagane wymiary montażowe (LF).
- Przygotuj odpowiednie narzędzia (wiertarka, śrubokręt).
- Upewnij się, że miejsce montażu spełnia wymogi klasy szczelności IP65.
Ilustracje i schematy
- Schematy połączeń pokazują poprawne wprowadzenie przewodów przez dławik (min 10mm, 8-10mm izolacji).
- Schemat demontażu ilustruje użycie śrubokręta do podważenia zatrzasków klosza.
Zgodność modelu
- Wersja Through wiring pozwala na łączenie maksymalnie 25 opraw w szeregu.
- Wersja MWS pozwala na łączenie maksymalnie 20 opraw w szeregu (synchronizacja).
