Instrukcja montażu oprawy oświetleniowej Thorn Raze Archi Large

Kompletny przewodnik instalacji oprawy oświetleniowej Thorn Raze Archi Large. Dowiedz się, jak bezpiecznie zamontować urządzenie na ścianie lub powierzchni, podłączyć przewody oraz poznać wymagania techniczne i konserwacyjne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera procedury montażu naściennego (MWA) oraz powierzchniowego (MSF) dla oprawy Thorn Raze Archi Large, wraz z wytycznymi dotyczącymi podłączenia elektrycznego i konserwacji. str. 1, 2

Najważniejsze czynności

  • Montaż naścienny (MWA) str. 1
  • Montaż powierzchniowy (MSF) str. 2

Pierwsze uruchomienie

  • Wyłącz zasilanie przed przystąpieniem do instalacji. str. 2

Problemy i rozwiązania

Uszkodzony przewód

Wymień przewód przez wykwalifikowany serwis.

str. 1

Konserwacja i reset

  • Wymieniaj pęknięte osłony i sprawdzaj stan techniczny co 6 miesięcy. str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Moment dokręcania 3,6 Nm Siła dokręcania śrub montażowych str. 1, 2
Stopień ochrony IP66 / IK10 Odporność na warunki atmosferyczne i uderzenia str. 1

Gdzie szukać w PDF

  • Montaż naścienny (MWA) str. 1
  • Montaż powierzchniowy (MSF) str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu oprawy oświetleniowej Thorn Raze Archi Large. Dokument zawiera procedury dla dwóch typów montażu: naściennego (MWA) oraz powierzchniowego (MSF). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Oprawa wymaga użycia odpowiedniego przewodu H07RN-F oraz zalecanego złącza.

Montaż naścienny (MWA)

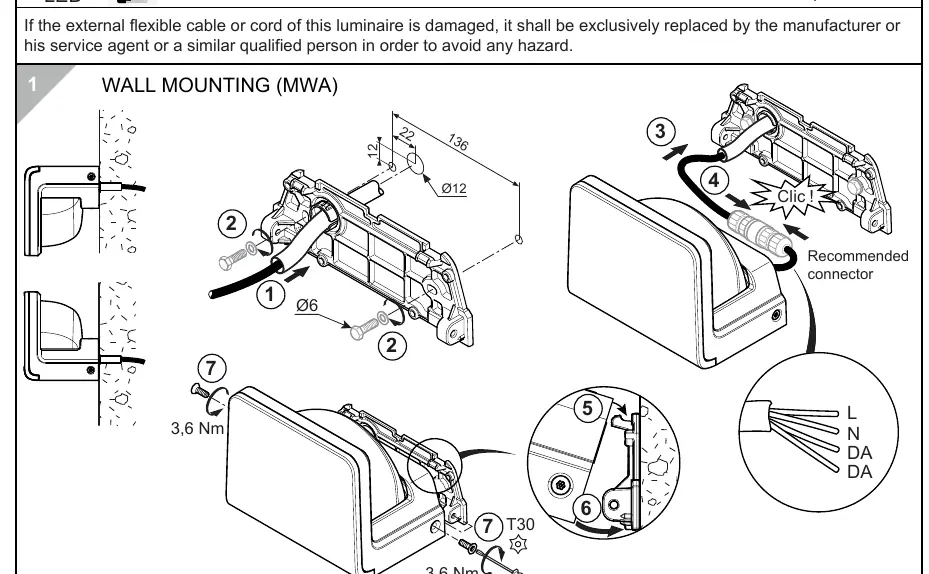

Schemat montażu naściennego (MWA)
Schemat montażu naściennego (MWA)
  1. Przygotuj otwory montażowe zgodnie z wymiarami podanymi w instrukcji (rozstaw 136 mm, średnica otworu 12 mm).
  2. Zamontuj wspornik na ścianie, używając odpowiednich śrub.
  3. Podłącz przewody do złącza zgodnie ze schematem (L, N, DA, DA).
  4. Zatrzaśnij oprawę na wsporniku (usłyszysz kliknięcie).
  5. Dokręć śruby zabezpieczające momentem 3,6 Nm przy użyciu klucza T30.

Montaż powierzchniowy (MSF)

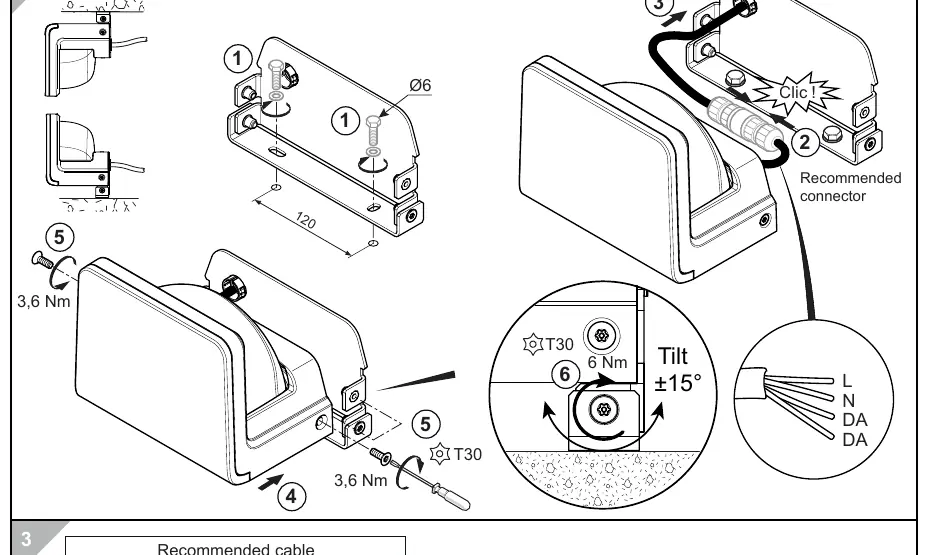

Schemat montażu powierzchniowego (MSF)
Schemat montażu powierzchniowego (MSF)
  1. Przygotuj powierzchnię montażową zgodnie z wymiarami (rozstaw 120 mm).
  2. Zamontuj interfejs powierzchniowy (MSF) do podłoża.
  3. Podłącz przewody elektryczne do złącza.
  4. Zamontuj oprawę na interfejsie, upewniając się, że jest stabilnie osadzona.
  5. Dokręć śruby zabezpieczające momentem 3,6 Nm (klucz T30).

Podłączenie elektryczne

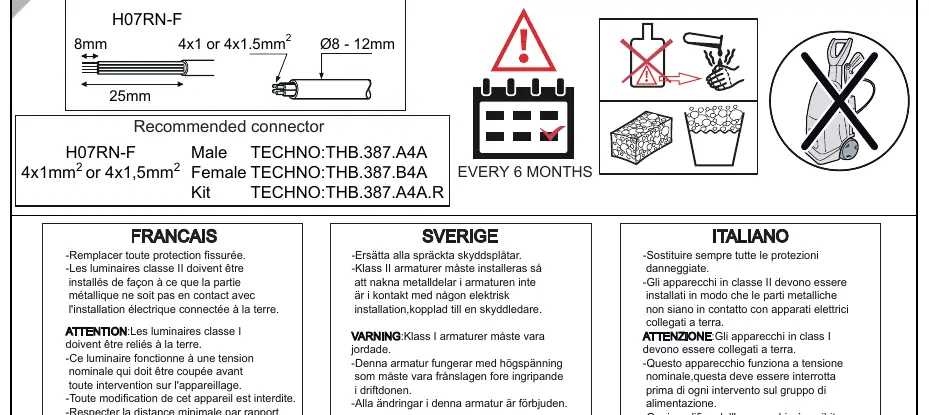

Oprawa wymaga przewodu typu H07RN-F (4x1mm² lub 4x1,5mm²). Zalecane złącza to TECHNO:THB.387.A4A (wtyk męski) oraz TECHNO:THB.387.B4A (wtyk żeński). Należy zwrócić szczególną uwagę na polaryzację i poprawne podłączenie przewodów L, N oraz DA (DALI).

Szczegóły kabla i złącza
Szczegóły kabla i złącza

Konserwacja i bezpieczeństwo

  • Klasa I: Oprawy muszą być uziemione.
  • Klasa II: Oprawy posiadają podwójną izolację i nie wymagają uziemienia, ale muszą być zainstalowane tak, aby metalowe części nie stykały się z instalacją uziemiającą.
  • Uszkodzenia: W przypadku uszkodzenia zewnętrznego przewodu, musi on zostać wymieniony wyłącznie przez producenta lub wykwalifikowany serwis.
  • Osłony: Wszelkie pęknięte osłony ochronne należy niezwłocznie wymienić.
  • Przeglądy: Zaleca się kontrolę stanu technicznego co 6 miesięcy.

Praktyczna pomoc

Typowe problemy

Uszkodzony przewód zewnętrzny

Musi zostać wymieniony wyłącznie przez producenta, serwisanta lub wykwalifikowaną osobę, aby uniknąć zagrożenia.

Pęknięta osłona ochronna

Należy ją niezwłocznie wymienić na nową.

Przed użyciem

  • Upewnij się, że zasilanie jest wyłączone przed przystąpieniem do prac.
  • Sprawdź, czy typ montażu (MWA lub MSF) jest odpowiedni dla Twojej powierzchni.
  • Przygotuj odpowiedni przewód H07RN-F (4x1mm² lub 4x1,5mm²).
  • Użyj zalecanego złącza TECHNO:THB.387.A4A.
  • Przygotuj klucz typu T30 do dokręcenia śrub.

Ilustracje i schematy

  • Schemat MWA pokazuje montaż naścienny z wykorzystaniem 7 kroków montażowych.
  • Schemat MSF pokazuje montaż powierzchniowy z wykorzystaniem 6 kroków montażowych.
  • Schemat połączeń wskazuje na konieczność użycia złącza typu 'Recommended connector'.
