Instrukcja montażu słupka oświetleniowego Thorn Bollard

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu i konfiguracji słupków oświetleniowych z serii Thorn Bollard, obejmującej modele: WIDE, SLIM MPL oraz SLIM MGR. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji elektrycznej, montażu mechanicznego oraz konfiguracji systemów oświetleniowych typu Master/Slave.

Uwaga: Źródło światła w tej oprawie może być wymieniane wyłącznie przez producenta, jego serwisanta lub osobę o podobnych kwalifikacjach. Należy zachować ostrożność ze względu na ryzyko porażenia prądem.

Montaż i instalacja

Montaż słupka wymaga przygotowania odpowiedniego fundamentu z drenażem, aby zapobiec gromadzeniu się wody w podstawie urządzenia. Należy przestrzegać następujących kroków:

• Przygotuj fundament zgodnie z wymiarami podanymi w specyfikacji technicznej dla danego modelu.
• Zapewnij odpowiedni drenaż pod podstawą słupka.

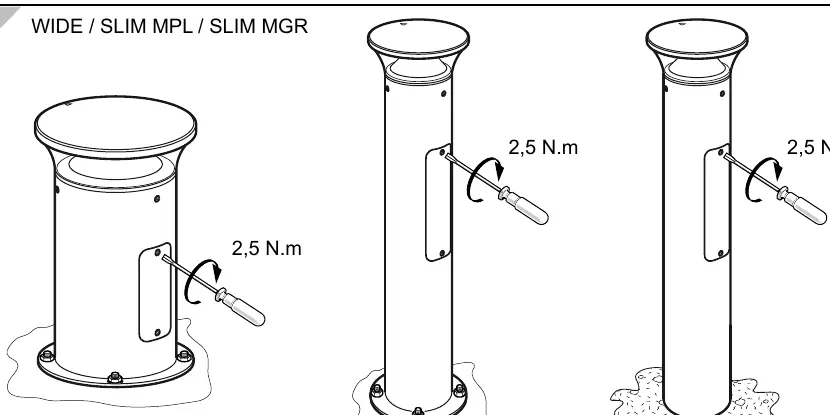

• Zamocuj słupek do podłoża, dokręcając śruby montażowe z zalecanym momentem obrotowym 2,5 Nm.
• W przypadku modelu SLIM MGR, upewnij się, że przewody są poprowadzone zgodnie z instrukcją, zachowując odpowiednie odstępy i zabezpieczenia.

Okablowanie i system Master/Slave

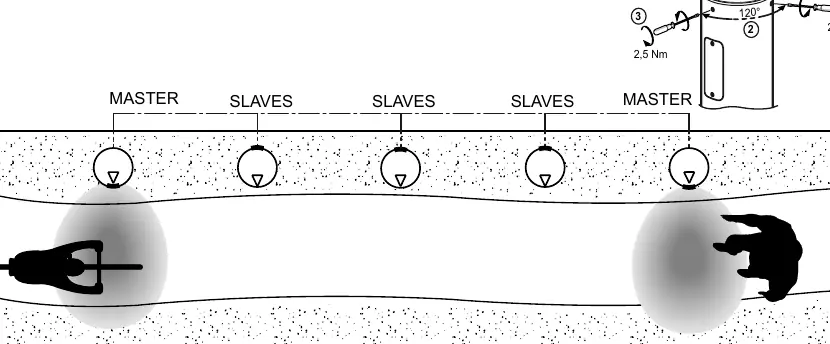

System pozwala na łączenie wielu słupków w jeden układ sterowania. W zależności od liczby słupków, wymagane jest zastosowanie odpowiedniej konfiguracji:

• Do 3 słupków: Możliwe jest połączenie typu Pilot Wire bez dodatkowego przekaźnika.

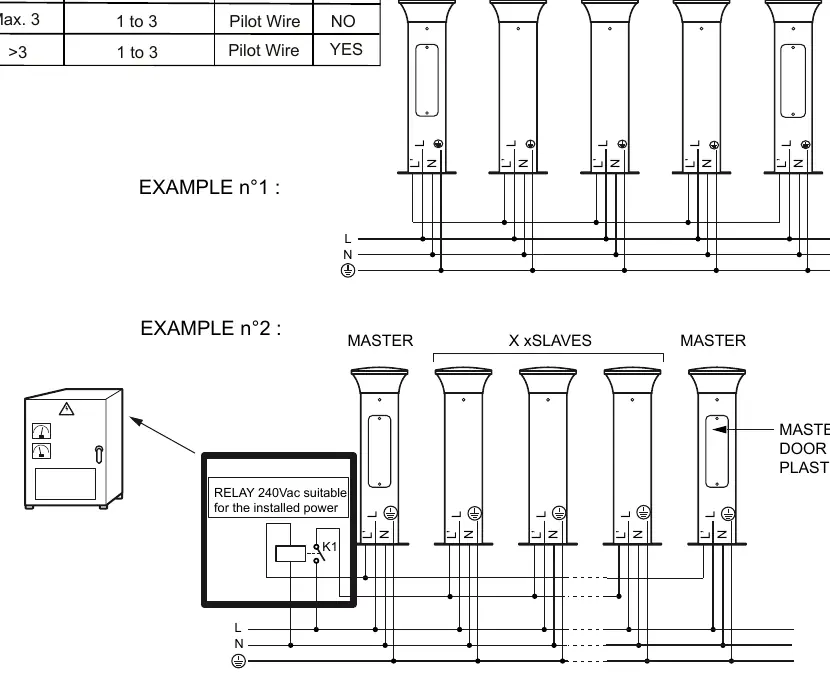

• Powyżej 3 słupków: Wymagane jest zastosowanie przekaźnika (RELAY 240Vac) dostosowanego do zainstalowanej mocy.
• Schemat połączeń Master/Slave wymaga poprawnego podłączenia przewodów fazowych (L), neutralnych (N) oraz sterujących (L') zgodnie z załączonymi schematami elektrycznymi.

Konfiguracja czujnika i sterowanie

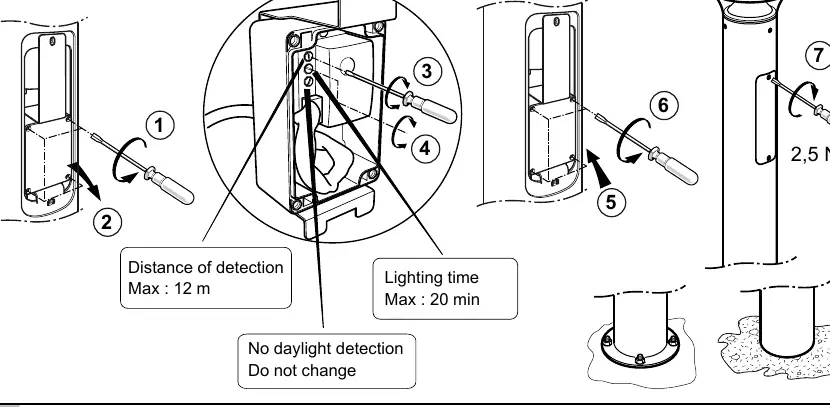

Słupki wyposażone w czujniki ruchu posiadają następujące parametry pracy:

• Zasięg detekcji: Maksymalnie 12 metrów.
• Czas świecenia: Maksymalnie 20 minut.
• Ustawienia: Nie zmieniaj ustawień fabrycznych czujnika światła dziennego.
• Sterowanie RGB/Ściemnianie: Modele z funkcją RGB lub ściemniania posiadają przełączniki umożliwiające wybór trybu pracy (np. kolor światła, poziom jasności).

Dane techniczne

• Klasa ochrony: Klasa I lub Klasa II (zależnie od modelu).
• Stopień ochrony: IP66 (ochrona przed pyłem i silnymi strumieniami wody).
• Odporność mechaniczna: IK10 (wysoka odporność na uderzenia).
• Waga: Od 7,7 kg do 9,3 kg w zależności od modelu.
