Instrukcja montażu oprawy oświetleniowej Thorn Raze Archi Small
Kompletny przewodnik montażu i instalacji elektrycznej oprawy Thorn Raze Archi Small. Sprawdź schematy połączeń, wymiary oraz instrukcje instalacji naściennej i powierzchniowej.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż oprawy Thorn Raze Archi Small w dwóch wariantach: naściennym (MWA) oraz powierzchniowym (MSF), a także procedury podłączenia elektrycznego dla wersji HFX/R i HFX/RB. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż naścienny (MWA) str. 2
- Montaż powierzchniowy (MSF) str. 2
- Podłączenie elektryczne HFX/RB str. 3
Problemy i rozwiązania
Uszkodzony kabel zasilający
Wymiana przez wykwalifikowany serwis.
str. 1Konserwacja i reset
- Przegląd okresowy str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Stopień ochrony | IP66 / IP65 | Odporność na warunki atmosferyczne | str. 1 |
| Moment dokręcenia śrub | 2,5 Nm | Siła dokręcenia śrub obudowy | str. 2, 3 |
Gdzie szukać w PDF
- Przegląd i wymiary str. 1
- Instrukcja montażu str. 2
- Instalacja elektryczna HFX/RB str. 3
- Instalacja elektryczna HFX/R i ostrzeżenia str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i instalacji elektrycznej oprawy oświetleniowej Thorn Raze Archi Small. Dokument zawiera wytyczne dla różnych wariantów montażu (naścienny MWA oraz powierzchniowy MSF) oraz schematy podłączenia elektrycznego dla wersji HFX/R i HFX/RB. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone.
Opis i wymiary
Oprawa występuje w różnych wariantach, różniących się sposobem montażu i specyfikacją elektryczną. Kluczowe wymiary dla poszczególnych wersji znajdują się na stronie 1 dokumentu. Waga oprawy zależy od wybranego wariantu (MWA: 0,56 kg, MSF: 0,61 kg, HFX/R: 0,22 kg, HFX/RB: 0,7 kg). Urządzenie posiada stopień ochrony IP66 (dla wersji podstawowej) lub IP65 (dla HFX/RB).

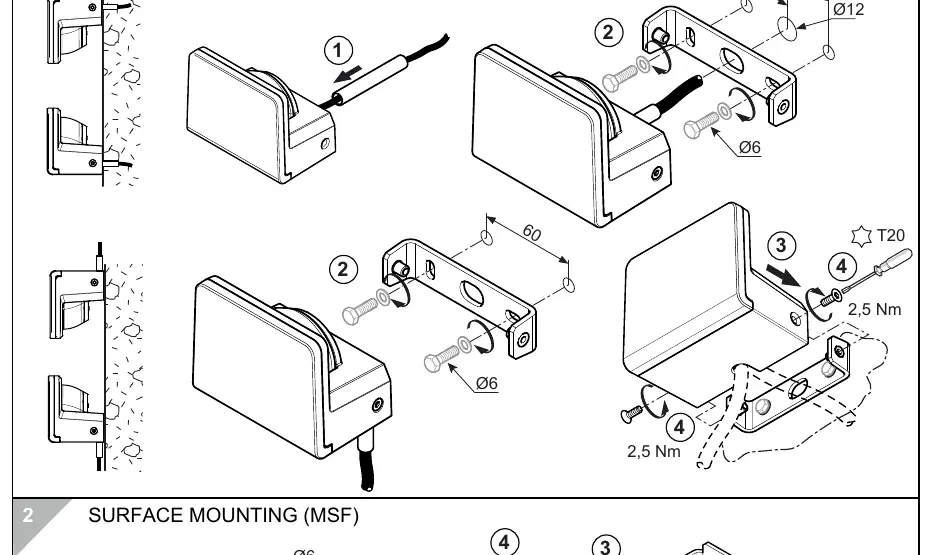

Montaż naścienny (MWA)
- Przygotuj otwory montażowe zgodnie z rozstawem (60 mm).
- Zamocuj wspornik naścienny (MWA) do podłoża za pomocą odpowiednich śrub (Ø6).
- Wsuń oprawę na wspornik.
- Zabezpiecz oprawę śrubami, dokręcając je z momentem 2,5 Nm przy użyciu klucza T20.

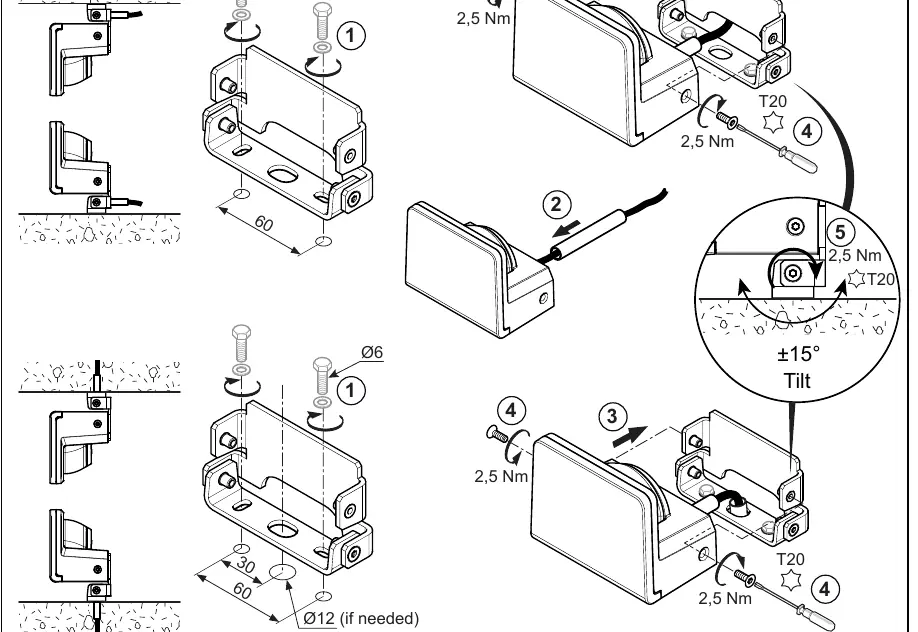

Montaż powierzchniowy (MSF)
- Przygotuj otwory montażowe (rozstaw 60 mm, opcjonalnie Ø12).
- Przykręć wspornik powierzchniowy (MSF) do podłoża za pomocą śrub Ø6.
- Wsuń oprawę na wspornik.
- Zabezpiecz oprawę śrubami, dokręcając je z momentem 2,5 Nm (klucz T20).
- Możliwa jest regulacja kąta nachylenia (Tilt ±15°).
Instalacja elektryczna (HFX/RB oraz HFX/R)
Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami. Wymagany kabel to H07RN-F (4x1 lub 4x1,5 mm², średnica 8-12 mm).
- HFX/RB: Podłączenie zasilania 230V 50/60Hz oraz sterowania DALI (D1, D2). Należy zwrócić uwagę na poprawne podłączenie przewodów L, N oraz linii sterujących. Dokręć dławiki kablowe z odpowiednim momentem (H24: 3Nm, H22: 2,5Nm).
- HFX/R: Podłączenie zasilania 230V AC. Należy przestrzegać schematów połączeń dla wersji z jednym lub wieloma modułami.
Bezpieczeństwo i konserwacja
- W przypadku uszkodzenia zewnętrznego elastycznego kabla, musi on zostać wymieniony wyłącznie przez producenta, serwisanta lub osobę o podobnych kwalifikacjach.
- Oprawy klasy I muszą być uziemione.
- Oprawy klasy II muszą być zainstalowane tak, aby metalowe części nie stykały się z instalacją elektryczną podłączoną do uziemienia.
- Przed każdą pracą serwisową należy odłączyć zasilanie.
- Zaleca się przegląd co 6 miesięcy.
Praktyczna pomoc
Typowe problemy
Uszkodzony zewnętrzny kabel zasilający
Musi zostać wymieniony wyłącznie przez producenta, serwisanta lub wykwalifikowaną osobę.
Wymagania dla opraw klasy I
Oprawa musi być bezwzględnie uziemiona.
Wymagania dla opraw klasy II
Należy zainstalować tak, aby metalowe części nie stykały się z uziemioną instalacją elektryczną.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed instalacją.
- Sprawdź, czy używasz odpowiedniego kabla (H07RN-F, 4x1 lub 4x1,5 mm²).
- Zweryfikuj typ montażu (MWA lub MSF) i przygotuj odpowiednie narzędzia (klucz T20).
- Upewnij się, że powierzchnia montażowa jest stabilna.
- Sprawdź moment dokręcenia śrub (2,5 Nm dla obudowy).
Ilustracje i schematy

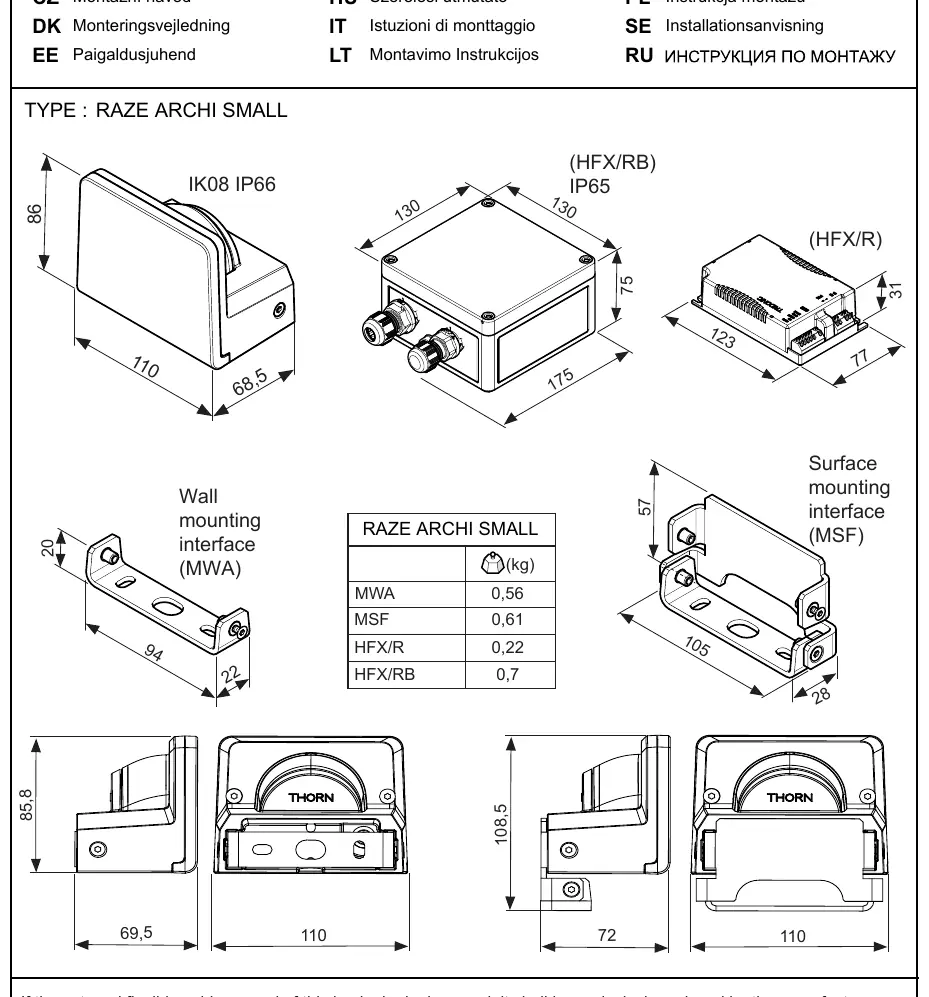

- Strona 1: Wymiary zewnętrzne i waga dla różnych wariantów.
- Strona 2: Instrukcja montażu naściennego (MWA) i powierzchniowego (MSF).

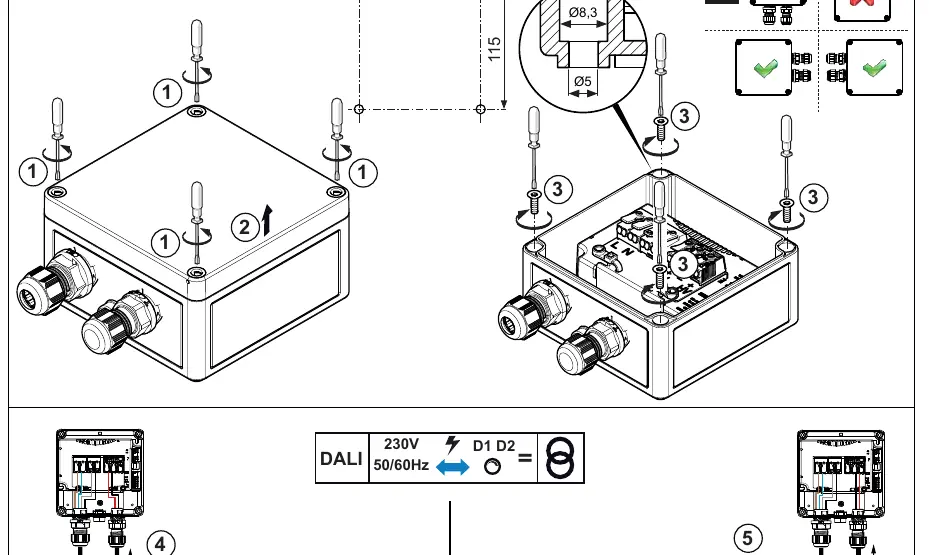

- Strona 3: Schemat podłączenia elektrycznego dla wersji HFX/RB (DALI).

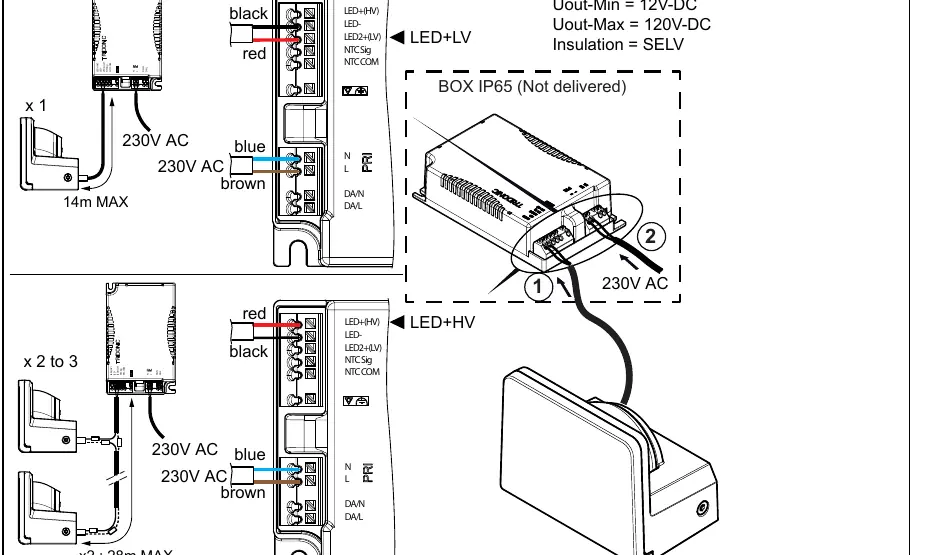

- Strona 4: Schemat podłączenia elektrycznego dla wersji HFX/R.
Zgodność modelu
- Wersja HFX/RB obsługuje sterowanie DALI.
- Wymagane kable o średnicy zewnętrznej 8-12 mm.
