Instrukcja montażu oświetlenia schodowego Tivoli 12V Bare Step
Szybki przewodnik montażu oświetlenia schodowego Tivoli 12V Bare Step. Dowiedz się, jak poprawnie zainstalować listwy, dobrać przekrój przewodów i wymienić moduł świetlny.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System oświetlenia Tivoli 12V Bare Step jest przeznaczony do montażu na twardych powierzchniach (beton, drewno) wewnątrz i na zewnątrz budynków. Instalacja musi być przeprowadzona przez wykwalifikowanego specjalistę. System wymaga zasilacza 12V DC klasy 2. Użycie innego źródła zasilania spowoduje uszkodzenie urządzenia i utratę gwarancji. Przed przystąpieniem do pracy należy upewnić się, że zasilanie jest wyłączone.
Wymagane narzędzia
- Pistolet do uszczelniaczy
- Klej: Extrusion Adhesive ADH-MB-75AM-10
- Wkręty: Flat HD 3/16” x 1 1/4” do betonu (TM-3/16, dołączone)
- Taśma dwustronna 1/4”
- Wiertło do betonu 5/32” (RONDB-5/32)
Montaż i podłączenie


- Zlokalizuj puszki przyłączeniowe i transformator (najlepiej na etapie budowy).
- Wywierć otwory pilotowe w odległości 3” od obu końców listwy oraz co około 12” wzdłuż górnej krawędzi.

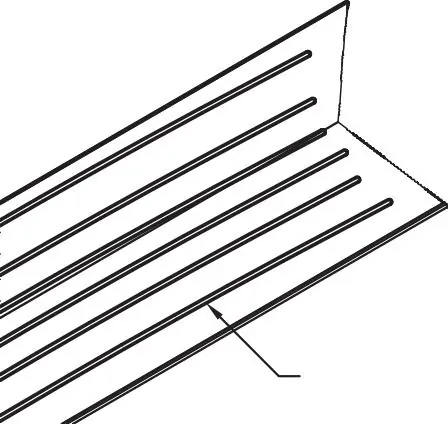

- Nałóż klej na spód listwy Bare Step (minimum 3/8” ścieżka).
- Umieść listwę na krawędzi stopnia, wywierć otwory w betonie przez przygotowane wcześniej otwory w listwie.
- Wykonaj pogłębienie (countersink) w otworach.
- Przykręć listwę za pomocą wkrętów do betonu TM-3/16.
- Wykonaj połączenia elektryczne zgodnie z lokalnymi przepisami.
Dobór przewodów
Aby zapewnić prawidłowe działanie systemu oświetlenia klasy II, należy dobrać odpowiedni przekrój przewodu, aby zminimalizować spadek napięcia:
- 18 AWG: maks. 90 stóp (ok. 27,4 m)
- 16 AWG: maks. 95 stóp (ok. 29 m)
- 14 AWG: maks. 100 stóp (ok. 30,5 m)
- 12 AWG: maks. 105 stóp (ok. 32 m)
Wymiana modułu świetlnego
W przypadku konieczności wymiany modułu świetlnego:
- Odłącz zasilanie i przewody.
- Użyj małego śrubokręta, aby podważyć moduł świetlny od otwartego końca i wyciągnąć go z kanału.
- Oczyść kanał alkoholem denaturowanym.
- Zastosuj taśmę dwustronną 1/4” na spodzie nowego modułu.
- Wsuń nowy moduł w kanał, wyrównując go z krawędzią listwy.
- Dociśnij moduł, aby zapewnić przyczepność, a następnie podłącz przewody.
Praktyczna pomoc
Typowe problemy
Należy dobrać odpowiedni przekrój przewodu (AWG) w zależności od długości połączenia od zasilacza do opraw.
Zawsze wyłączaj zasilanie przed przystąpieniem do instalacji lub modyfikacji systemu.
Używaj wyłącznie zasilaczy 12V DC klasy 2. Inne źródła zasilania unieważniają gwarancję.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac.
- Upewnij się, że posiadasz zasilacz 12V DC klasy 2.
- Przygotuj wymagane narzędzia (wiertło 5/32", pistolet do kleju, wkrętarkę).
- Sprawdź, czy powierzchnia montażowa (beton/drewno) jest czysta.
- Upewnij się, że instalację wykonuje wykwalifikowany specjalista.
Parametry w praktyce
- 12V DC Class 2
- Wymagany typ zasilacza dla systemu oświetlenia.
- ADH-MB-75AM-10
- Zalecany typ kleju do montażu listew.
Ilustracje i schematy
- Schemat połączeń pokazuje możliwość podłączenia wielu jednostek Bare Step do jednego obwodu (maksymalnie 5A).
- Rysunek profilu wskazuje wymiary listwy (1.62" wysokości, 2.00" szerokości).
Zgodność modelu
- Przeznaczone do montażu na twardych powierzchniach (beton lub drewno).
- Może być stosowane wewnątrz i na zewnątrz budynków.
