Instrukcja obsługi akumulatorowej wykaszarki Total TSTLI20018
Kompletny przewodnik użytkownika dla akumulatorowej wykaszarki Total TSTLI20018. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie oraz jak wymieniać żyłkę tnącą.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wykaszarka akumulatorowa Total TSTLI20018 służy do przycinania trawy i lekkich chwastów. Przed użyciem należy zamontować osłonę, założyć szelki i upewnić się, że w promieniu 15 metrów nie ma osób postronnych. str. 2, 4, 11
Najważniejsze czynności
- Montaż osłony str. 11
- Instalacja akumulatora str. 10
- Wymiana żyłki str. 15
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj osłonę, załóż szelki, włóż akumulator i uruchom urządzenie. str. 10, 11, 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie wibruje lub działa nieprawidłowo
Wyłącz urządzenie, wyjmij akumulator i sprawdź głowicę tnącą oraz mocowania.
str. 5, 14Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i sprawdzaj stan głowicy tnącej. Wymieniaj żyłkę, gdy przestanie się wysuwać. str. 5, 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 40V | Napięcie zasilania | str. 9 |
| Prędkość obrotowa (bieg 1) | 5000/min | Prędkość bez obciążenia | str. 9 |
| Prędkość obrotowa (bieg 2) | 6500/min | Prędkość bez obciążenia | str. 9 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 4, 5
- Dane techniczne i opis str. 9
- Montaż i obsługa str. 10, 11, 12, 13
- Konserwacja str. 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wykaszarka akumulatorowa Total TSTLI20018 jest przeznaczona do przycinania trawy i lekkich chwastów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością zachowania bezpiecznej odległości 15 metrów od osób postronnych oraz używania środków ochrony osobistej (kask, okulary, nauszniki, rękawice, solidne obuwie). Urządzenie posiada mechanizm "bump-and-go" do wysuwania żyłki.
Opis urządzenia
Główne elementy wykaszarki to:
- Wskaźnik prędkości i przycisk zasilania
- Regulacja prędkości
- Akumulator i dźwignia blokady
- Włącznik spustowy
- Uchwyt (kierownica)
- Osłona głowicy żyłkowej
- Szelki nośne
Montaż i przygotowanie
Instalacja akumulatora
Wsuń akumulator w prowadnice, aż usłyszysz kliknięcie. Jeśli widoczny jest czerwony wskaźnik, akumulator nie jest w pełni zablokowany. Aby wyjąć akumulator, przesuń przycisk na jego obudowie.
Montaż osłony
Osłonę należy przymocować do wspornika za pomocą śrub. Nigdy nie używaj urządzenia bez poprawnie zamontowanej osłony, ponieważ grozi to poważnymi obrażeniami od odrzucanych przedmiotów.
Szelki nośne
Przed rozpoczęciem pracy załóż szelki na lewe ramię i zaczep urządzenie o hak. Wyreguluj długość szelek tak, aby praca była wygodna i nie powodowała nadmiernego zmęczenia.
Obsługa
Podczas pracy trzymaj urządzenie oburącz. Nie pracuj na drabinach, drzewach ani niestabilnych powierzchniach. Unikaj pracy w deszczu i wilgotnych warunkach. Jeśli głowica uderzy w twardy przedmiot, natychmiast wyłącz silnik i sprawdź stan głowicy.
Mechanizm "bump-and-go"
Aby wysunąć żyłkę podczas pracy, lekko uderz głowicą tnącą o podłoże, gdy urządzenie pracuje na obrotach. Żyłka wysunie się automatycznie.
Konserwacja
Przed każdą czynnością serwisową, czyszczeniem lub wymianą żyłki, wyjmij akumulator. Do czyszczenia nie używaj benzyny, rozpuszczalników ani alkoholu. Regularnie sprawdzaj stan głowicy tnącej i dokręcenie wszystkich elementów. Wymianę żyłki przeprowadzaj zgodnie z instrukcją dla danego typu głowicy, używając wyłącznie oryginalnych części.
Dane techniczne
- Prędkość obrotowa (bieg 1): 5000 obr./min
- Prędkość obrotowa (bieg 2): 6500 obr./min
- Średnica cięcia: 255 mm
- Średnica wycięcia: 330 mm
- Napięcie: 40V
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że włącznik jest w pozycji wyłączonej przed włożeniem baterii.
Żyłka nie wysuwa się
Upewnij się, że głowica się obraca. Uderz lekko głowicą o podłoże podczas pracy (mechanizm bump-and-go). Jeśli to nie działa, sprawdź stan żyłki.
Nadmierne wibracje
Sprawdź, czy głowica tnąca jest poprawnie zamontowana i czy nie jest uszkodzona.
Przed użyciem
- Sprawdź, czy w promieniu 15 metrów nie ma osób ani zwierząt.
- Upewnij się, że osłona jest poprawnie zamontowana.
- Sprawdź, czy głowica tnąca nie jest uszkodzona.
- Załóż odpowiednią odzież ochronną (okulary, rękawice, solidne obuwie).
- Upewnij się, że akumulator jest naładowany.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prędkość obrotowa (bieg 1)
- 5000 obr./min
- Prędkość obrotowa (bieg 2)
- 6500 obr./min
- Średnica cięcia
- 255 mm
- Średnica wycięcia
- 330 mm
Ilustracje i schematy

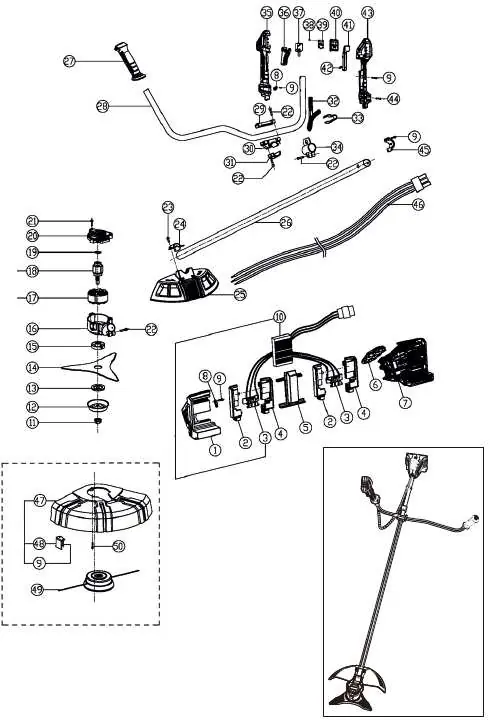

- Strona 16 zawiera schemat rozstrzelony (exploded view) wszystkich części urządzenia.
- Strona 11 pokazuje sposób montażu osłony (shield installation).
- Strona 12 ilustruje sposób montażu głowicy żyłkowej przy użyciu klucza imbusowego.
Zgodność modelu
- Używaj wyłącznie oryginalnych akumulatorów i ładowarek Total.
- Stosuj tylko zalecaną średnicę żyłki tnącej.
- Nie używaj metalowych tarcz tnących (tylko głowice żyłkowe).
