Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy monitora przenośnego Uperfect 160B01. Dokument zawiera wytyczne dotyczące poprawnego podłączenia urządzenia, konfiguracji ustawień ekranu oraz rozwiązywania najczęstszych problemów technicznych. W przypadku problemów z zasilaniem lub brakiem sygnału, zaleca się sprawdzenie kompatybilności portów urządzenia źródłowego oraz użycie oryginalnych kabli.

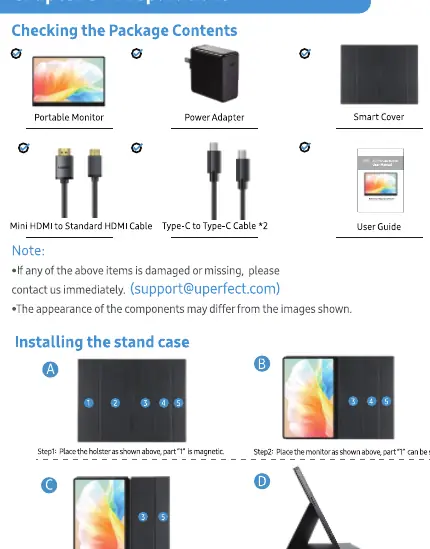

Zawartość zestawu i montaż podstawy

W skład zestawu wchodzi monitor, zasilacz, kabel Mini HDMI do HDMI, dwa kable USB-C oraz etui ochronne (Smart Cover). Etui pełni również funkcję podstawki:

Umieść monitor na etui, wykorzystując magnetyczne części.
Złóż etui zgodnie z oznaczeniami, aby stworzyć stabilną podstawkę.
Dostosuj kąt nachylenia monitora według potrzeb.

Interfejsy i przyciski

Monitor wyposażony jest w zestaw przycisków i portów umieszczonych na bocznej krawędzi:

Przyciski: Zasilanie, Menu/Potwierdź, "+" (zwiększanie), "-" (zmniejszanie), Wstecz.
Porty: Mini HDMI oraz dwa porty USB-C.
Montaż: Monitor posiada otwory montażowe VESA 75x75mm (wymagane śruby M4x4mm).

Podłączanie monitora

Monitor można podłączyć na dwa główne sposoby:

Przez USB-C: Wymaga urządzenia obsługującego transmisję wideo i zasilanie. Jeśli zasilanie jest niewystarczające, zaleca się podłączenie zewnętrznego zasilacza.
Przez HDMI: Wymaga kabla Mini HDMI do przesyłania obrazu oraz kabla USB-C do zasilania.

Ustawienia ekranu (OSD)

Menu ekranowe (OSD) pozwala na zaawansowaną konfigurację parametrów obrazu:

Jasność: Regulacja jasności, kontrastu, trybu ECO i DCR.
Obraz: Ustawienia proporcji, poziomu czerni, odcienia i nasycenia.
Temperatura kolorów: Wybór temperatury barwowej oraz ręczna regulacja RGB.
Ustawienia OSD: Pozycja menu, przezroczystość i czas wyświetlania.
Inne: Wybór źródła sygnału, wyciszenie i regulacja głośności.

Konfiguracja w systemie Windows

Aby skonfigurować wyświetlanie na wielu ekranach:

Kliknij prawym przyciskiem myszy na pulpicie i wybierz Ustawienia ekranu.
W sekcji Wiele ekranów wybierz tryb: Duplikuj lub Rozszerz.
Możesz również użyć skrótu klawiszowego Windows + P, aby szybko przełączać tryby wyświetlania.
W tym samym menu można zmienić orientację ekranu (pozioma/pionowa).

Rozwiązywanie problemów

W przypadku wystąpienia problemów, sprawdź poniższe punkty:

Monitor się nie włącza: Upewnij się, że port USB-C w urządzeniu obsługuje wideo. Jeśli nie, użyj kabla HDMI.
Komunikat "No signal": Sprawdź, czy urządzenie źródłowe obsługuje standard USB 3.1/Thunderbolt 3.
Wyłączanie przy wysokiej jasności: Zwiększ zasilanie, podłączając zewnętrzny zasilacz.

Informacje o producencie

UPERFECT

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie

Praktyczna pomoc

Typowe problemy

Monitor się nie włącza

Sprawdź, czy port USB-C w urządzeniu obsługuje wideo. Jeśli nie, użyj kabla HDMI do wideo i USB-C do zasilania.

Komunikat 'No signal'

Upewnij się, że urządzenie źródłowe obsługuje USB 3.1/Thunderbolt 3. W przeciwnym razie użyj kabla Mini HDMI.

Monitor wyłącza się przy zwiększaniu jasności

Zapewnij zewnętrzne zasilanie, ponieważ wysoka jasność zwiększa pobór mocy.

Przed użyciem

Sprawdź zawartość opakowania (monitor, zasilacz, kable, etui).
Upewnij się, że urządzenie źródłowe obsługuje odpowiedni standard wideo.
Przygotuj zasilacz, jeśli urządzenie źródłowe nie dostarcza wystarczającej mocy.

Pokaż więcej Pokaż mniej

Ilustracje i schematy

Schemat montażu etui magnetycznego (krok po kroku).
Opis portów i przycisków na bocznej krawędzi monitora.

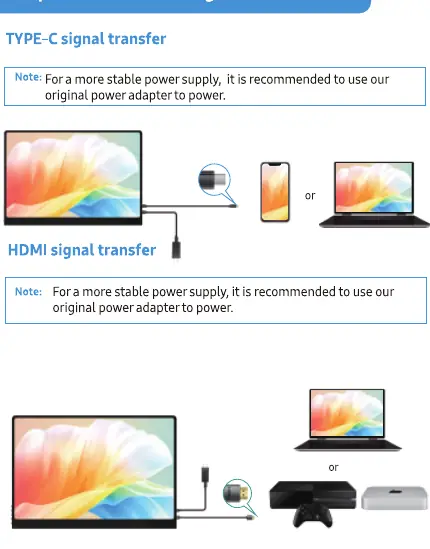

Schematy połączeń dla sygnału Type-C oraz HDMI.

Zgodność modelu

Wymaga urządzenia źródłowego z obsługą wideo przez USB-C lub portem HDMI.
Zalecane użycie oryginalnego zasilacza dla stabilnej pracy.
