Instrukcja obsługi kamery inspekcyjnej Vevor 17mm
Poznaj obsługę kamery inspekcyjnej Vevor 17mm. Przewodnik zawiera instrukcje montażu, ładowania, obsługi monitora DVR oraz wskazówki dotyczące użytkowania.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy systemu inspekcji rur Vevor. Przed użyciem urządzenia należy zapoznać się z zasadami bezpieczeństwa: nie należy upuszczać urządzenia, unikać uderzeń, nie demontować urządzenia samodzielnie oraz zachować bezpieczną odległość podczas ładowania. Urządzenie przeznaczone jest do inspekcji rur, kanałów i systemów wodociągowych.
Elementy zestawu
W skład zestawu wchodzą: kamera, ekran TFT LCD, przewód detekcyjny, bęben (coil), osłona kamery, ładowarka, wspornik oraz śrubokręt.
Ładowanie
Aby naładować urządzenie, należy wyjąć akumulator z pudełka i podłączyć go do ładowarki. Następnie podłącz ładowarkę do zasilania 100-240V. Czerwony wskaźnik oznacza ładowanie, a zielony oznacza, że akumulator jest w pełni naładowany.
Instalacja i montaż
System instalacji obejmuje montaż monitora na wsporniku oraz podłączenie przewodów. Należy wyłączyć zasilanie przed podłączeniem kamery do monitora. Po podłączeniu wszystkich elementów, włącz zasilanie w pudełku sterowniczym.
Obsługa monitora i nagrywanie
Monitor wyposażony jest w ekran 4.3 cala z funkcją nagrywania DVR. Przyciski na panelu umożliwiają:
- Włączanie i wyłączanie urządzenia.
- Regulację jasności diod LED kamery.
- Nawigację po menu (MENU).
- Wybór trybu pracy (MODE - wideo/zdjęcia/przeglądanie).
- Zatwierdzanie wyboru (OK).
Obsługa przewodu
Podczas pracy z przewodem należy pamiętać o używaniu klamry antyrotacyjnej (anti-rotation buckle) oraz otworu na przewód (wire hole), co ułatwia rozwijanie i zwijanie kabla bez jego plątania.
Dane techniczne
- Średnica kamery: 17mm
- Zasilanie: AC100-240V
- Ekran: 4.3 cala TFT LCD
- Materiał kamery: stal nierdzewna
- Wodoodporność: IP68
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i czy wszystkie połączenia kablowe są prawidłowo podłączone.
Brak obrazu na monitorze
Upewnij się, że kamera jest poprawnie podłączona do monitora i że zasilanie w pudełku sterowniczym jest włączone.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy wszystkie złącza są czyste i suche.
- Upewnij się, że osłona kamery jest dokręcona.
- Sprawdź, czy przewód nie jest splątany na bębnie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Średnica kamery
- 17mm - określa minimalną średnicę rury, w której kamera może pracować.
- Wodoodporność IP68
- Kamera jest w pełni odporna na zanurzenie w wodzie.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób podłączenia kamery do bębna z przewodem i monitora.

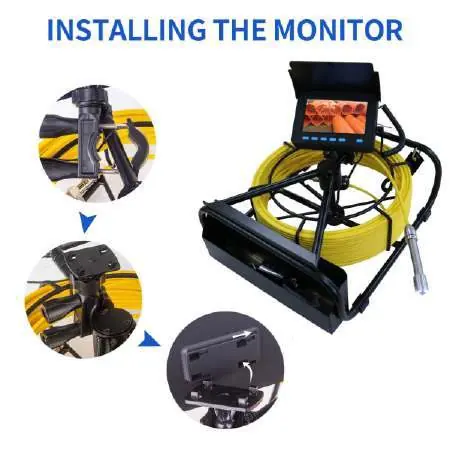

- Instrukcja montażu monitora ilustruje mocowanie ekranu na wsporniku.
Zgodność modelu
- Urządzenie przeznaczone do inspekcji rur, kanałów i systemów wodociągowych.
