Instrukcja obsługi wózka schodowego VEVOR 2024DB
Szybki przewodnik po wózku schodowym VEVOR 2024DB. Sprawdź instrukcję montażu kół, parametry techniczne, zasady bezpieczeństwa oraz wskazówki dotyczące konserwacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek schodowy VEVOR 2024DB służy do transportu przedmiotów. Maksymalne obciążenie wynosi 88 lbs na płaskim terenie i 60 lbs na schodach. str. 3
Najważniejsze czynności
- Montaż kół przednich str. 5
- Montaż kół tylnych str. 6
Konserwacja i reset
- Złóż wózek, jeśli nie będzie używany przez dłuższy czas. str. 7
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie (płaski teren) | 88 lbs | Limit wagi na płaskim podłożu | str. 3 |
| Maksymalne obciążenie (schody) | 60 lbs | Limit wagi na schodach | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Bezpieczeństwo i parametry str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

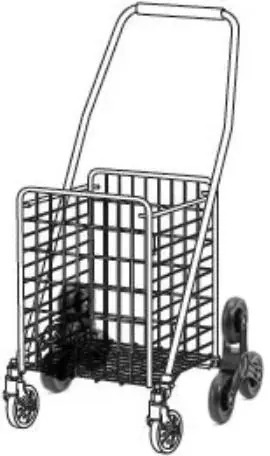

Wózek schodowy VEVOR 2024DB jest przeznaczony do transportu ładunków. Przed przystąpieniem do użytkowania należy zapoznać się z limitami obciążenia oraz zasadami bezpieczeństwa:
- Maksymalne obciążenie (płaski teren): 88 lbs (ok. 40 kg).
- Maksymalne obciążenie (schody): 60 lbs (ok. 27 kg).
- Nie przewoź ludzi wózkiem pod żadnym pozorem.
- Zachowaj szczególną ostrożność podczas wchodzenia i schodzenia ze schodów.
- Unikaj szybkiego poruszania się w miejscach z nierównościami (dziurami).
- Nie przechowuj wózka w pobliżu materiałów łatwopalnych.
Elementy zestawu
W skład zestawu wchodzą:
- Rama wózka (Cart Frame)
- Sprężyny (Spring x2)
- Klucz (Wrench)
- Oś (Axle)
- Koła przednie (Front Wheel x2)
- Nakrętki (Nuts x2)
- Podkładki (Washer x2)
- Małe podkładki (Small Washer x4)
- Koła tylne (Rear Wheel x2)
- Elastyczna linka mocująca (Elastic Binding Rope)
Montaż
Montaż kół przednich
- Wsuń koło przednie E w przednią nogę ramy. Dopasuj kąt części łączącej tak, aby śruba z łbem sześciokątnym na osi koła weszła w otwór nogi.
- Nałóż małą podkładkę H oraz podkładkę G na krótki trzpień koła E, a następnie włóż śrubę F.
- Dokręć śrubę F za pomocą dołączonego klucza C.
Montaż kół tylnych
- Rozłóż ramę wózka A, aby odsłonić tylne nogi. Przełóż długą oś D przez otwory w tylnych nogach.
- Umieść obie strony tylnego koła w sprężynie B i podkładce H.
- Wsuń oś D bezpośrednio w środek koła. Upewnij się, że koło jest stabilnie zamocowane i nie można go wyciągnąć.
Konserwacja
- Unikaj długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów.
- Złóż wózek, jeśli nie będzie używany przez dłuższy czas.
- Nie pozwalaj dzieciom bawić się wózkiem.
- Aby zdemontować koło, zlokalizuj czarny przycisk na środku zewnętrznej strony koła i naciśnij go do wewnątrz, aby oddzielić koło od rury.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Wózek nie jedzie płynnie po nierównościach
Nie poruszaj się zbyt szybko w miejscach z dziurami w nawierzchni.
Przeciążenie wózka
Nie przekraczaj limitu 88 lbs (ok. 40 kg) na płaskim terenie lub 60 lbs (ok. 27 kg) na schodach.
Przed użyciem
- Sprawdź, czy wszystkie koła są poprawnie zamontowane i dokręcone.
- Upewnij się, że wózek nie jest przeciążony.
- Sprawdź, czy wózek nie znajduje się w pobliżu materiałów łatwopalnych.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalne obciążenie (płaski teren)
- 88 lbs (ok. 40 kg)
- Maksymalne obciążenie (schody)
- 60 lbs (ok. 27 kg)
Ilustracje i schematy
- 3. Koła wspinaczkowe
- 4. Koła uniwersalne
