Instrukcja obsługi wózka schodowego VEVOR 2025B(JP)
Szybki przewodnik po instrukcji obsługi wózka schodowego VEVOR 2025B(JP). Sprawdź parametry techniczne, instrukcję montażu, zasady bezpieczeństwa i konserwacji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek schodowy VEVOR 2025B(JP) jest przeznaczony do transportu ładunków. Maksymalne obciążenie wynosi 170 kg na płaskim terenie oraz 100 kg podczas transportu po schodach. str. 3
Najważniejsze czynności
- Montaż wózka wymaga przymocowania wsporników, ramy kół, łączników oraz zabezpieczenia kół zawleczkami. str. 6, 7
Problemy i rozwiązania
Koła nie obracają się płynnie
Należy nasmarować części obrotowe.
str. 7Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Unikaj długotrwałej ekspozycji na słońce, składaj wózek, gdy nie jest używany, i smaruj części obrotowe w razie potrzeby. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie (płaski teren) | 170 kg | Limit wagi na płaskim podłożu | str. 3 |
| Maksymalne obciążenie (schody) | 100 kg | Limit wagi podczas wchodzenia po schodach | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Bezpieczeństwo i parametry str. 3
- Schemat budowy str. 4
- Lista komponentów str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

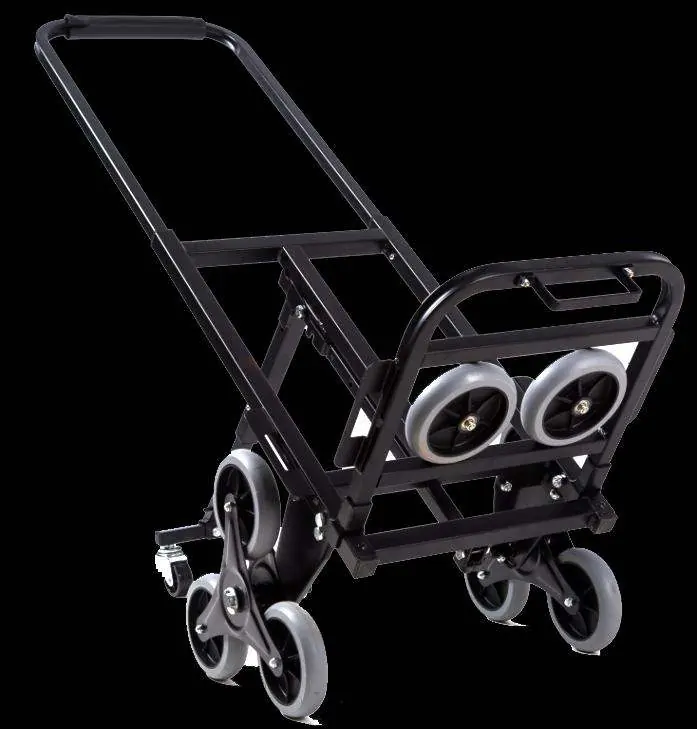

Niniejsza instrukcja dotyczy wózka schodowego VEVOR 2025B(JP). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, użytkowania oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z ograniczeniami obciążenia oraz zasadami bezpieczeństwa.
Zasady bezpieczeństwa
- Nie umieszczaj wózka w pobliżu materiałów łatwopalnych.
- Zabrania się przewożenia ludzi w jakichkolwiek warunkach.
- Zachowaj szczególną ostrożność podczas wchodzenia i schodzenia po schodach.
- Bezwzględnie przestrzegaj limitów obciążenia.
- Nie poruszaj się zbyt szybko w miejscach z nierównościami lub dziurami w nawierzchni.
Dane techniczne
- Maksymalne obciążenie (płaski teren): 170 kg
- Maksymalne obciążenie (schody): 100 kg
- Wymiary po złożeniu: 38,5 x 46,5 x 74 cm
- Wymiary po rozłożeniu: 65,5 x 46,5 x 110 cm
Budowa urządzenia
Wózek składa się z następujących elementów:
- Uchwyt (Handle)
- Zatrzaski (Snap)
- Przednie wsparcie (Front Support)
- Koło zapasowe (Spare Wheel)
- Koła schodowe (Climbing Wheel)
- Koła uniwersalne (Universal Wheel)
Montaż i użytkowanie
- Przymocuj przednie wsparcie (E) do przodu ramy za pomocą śrub (G+J).
- Przymocuj ramę kół (B) po obu stronach głównej ramy za pomocą śrub (F+L).

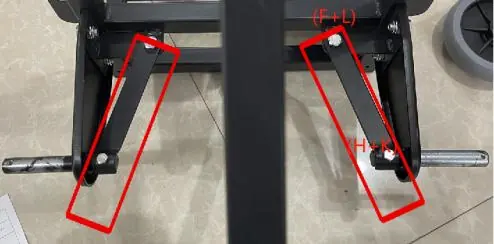

- Użyj śrub (F+L) oraz (H+K), aby połączyć i zamocować łącznik (D).
- Umieść tuleję dystansową (I) oraz podkładkę (N) na osi w kolejności pokazanej na rysunku.

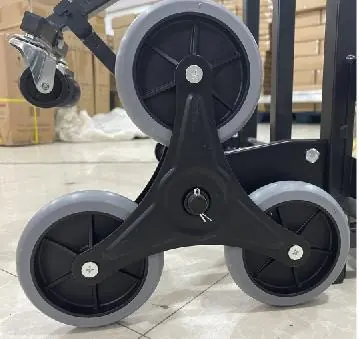

- Zainstaluj zestaw kół (C), włóż zawleczkę (M) i zegnij ją, aby zabezpieczyć koła.
Konserwacja
- Unikaj długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów.
- Składaj wózek, jeśli nie jest używany przez dłuższy czas.
- Nie pozwalaj dzieciom bawić się wózkiem.
- W przypadku problemów z płynnym obracaniem się kół, należy nasmarować części obrotowe.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Koła nie obracają się płynnie
Należy nasmarować części obrotowe olejem.
Przed użyciem
- Sprawdź, czy ładunek nie przekracza 100 kg na schodach lub 170 kg na płaskim terenie.
- Upewnij się, że wszystkie śruby montażowe są dokręcone.
- Sprawdź, czy koła obracają się swobodnie.
- Upewnij się, że wózek jest w pełni rozłożony i zabezpieczony.
- Sprawdź, czy w pobliżu nie znajdują się materiały łatwopalne.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalne obciążenie (płaski teren)
- 170 kg
- Maksymalne obciążenie (schody)
- 100 kg
- Wymiary po złożeniu
- 38,5 x 46,5 x 74 cm
- Wymiary po rozłożeniu
- 65,5 x 46,5 x 110 cm
Ilustracje i schematy
- 3. Przednie wsparcie
- 4. Koło zapasowe
- 5. Koło schodowe
- 6. Koło uniwersalne
