Instrukcja obsługi wózka transportowego VEVOR 2020A
Szybki przewodnik po obsłudze i montażu wózka transportowego VEVOR 2020A. Dowiedz się, jak bezpiecznie korzystać z urządzenia w trybie poziomym i pionowym oraz poznaj limity obciążenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek transportowy VEVOR 2020A służy do przewożenia ładunków. Posiada dwa tryby pracy (poziomy i pionowy) z różnymi limitami obciążenia. str. 3, 6, 10
Najważniejsze czynności
- Rozkładanie wózka str. 5, 8, 9
Konserwacja i reset
- Regularnie sprawdzaj akcesoria pod kątem zużycia i unikaj długotrwałej ekspozycji na słońce. str. 10
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Udźwig (pion) | 198-250 lbs | Zalecane 198 lbs, ekstremalnie 250 lbs | str. 6 |
| Udźwig (poziom) | 330-400 lbs | Zalecane 330 lbs, ekstremalnie 400 lbs | str. 10 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 4
- Obsługa wózka str. 5, 6, 7, 8
- Konserwacja str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wózek transportowy VEVOR 2020A to narzędzie przeznaczone do przewożenia ładunków. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa i instrukcją obsługi. Wózek posiada dwa tryby pracy: poziomy oraz pionowy, z różnymi limitami obciążenia.
Zasady bezpieczeństwa
- Nie używać w pobliżu materiałów łatwopalnych.
- Zabrania się przewożenia ludzi na wózku.
- Produkt nie jest przeznaczony do wchodzenia lub schodzenia po schodach.
- Nie przekraczać dopuszczalnego obciążenia.
- Unikać szybkiego poruszania się po nierównościach i dziurach.
Tryby pracy i limity obciążenia
Wózek oferuje dwa tryby pracy, dla których obowiązują różne limity wagowe:
- Tryb pionowy: zalecane obciążenie do 198 funtów (ok. 90 kg), w sytuacjach ekstremalnych do 250 funtów (ok. 113 kg).
- Tryb poziomy: zalecane obciążenie do 330 funtów (ok. 150 kg), w sytuacjach ekstremalnych do 400 funtów (ok. 181 kg).
Obsługa wózka
Tryb pionowy

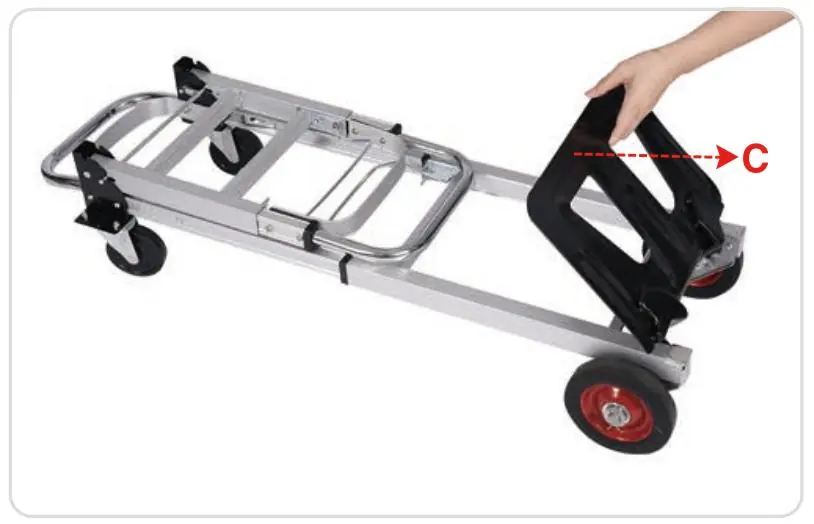

Ustaw wózek w pozycji pionowej i postaw jedną stopę na osi. Przytrzymaj dźwignię A i pociągnij ją do środka, jednocześnie trzymając uchwyt B. Drugą ręką pociągnij ramę do góry i na zewnątrz. Następnie otwórz ręcznie płytę dolną C.

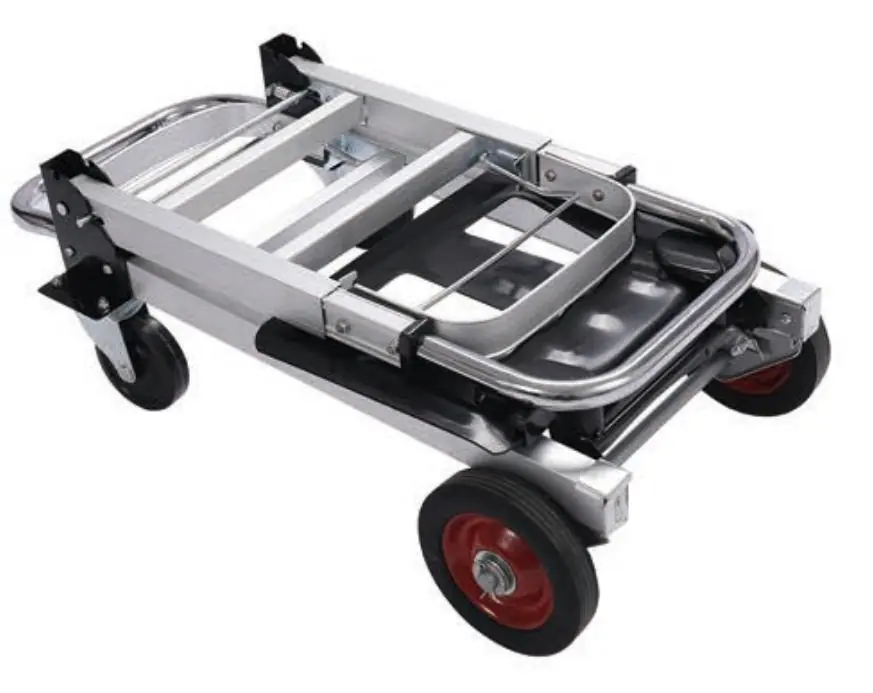

Tryb poziomy

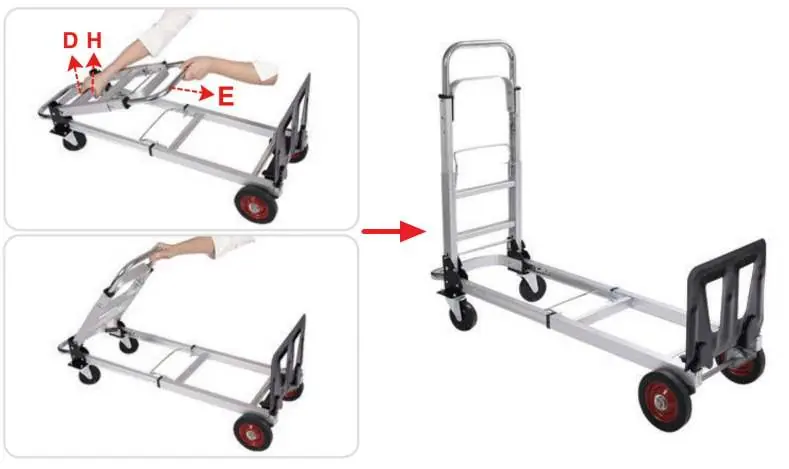

Wózek należy utrzymywać w pozycji poziomej. W celu rozłożenia wózka do pełnej konfiguracji, należy otworzyć wspornik, trzymając części D i H prawą ręką, a uchwyt E lewą ręką, otwierając go wzdłuż ramy. Następnie użyj dźwigni F i uchwytu G, aby wyciągnąć ramę.
Konserwacja
- Unikać długotrwałego wystawiania wózka na bezpośrednie działanie promieni słonecznych, aby zapobiec starzeniu się materiałów.
- Przed każdym użyciem sprawdzać akcesoria pod kątem zużycia, pęknięć lub innych uszkodzeń.
- W przypadku wykrycia uszkodzeń, należy niezwłocznie wymienić wadliwe elementy.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Wózek jest przeciążony
Nie przekraczaj limitów 198/250 lbs (pion) lub 330/400 lbs (poziom).
Trudności z rozłożeniem ramy
Upewnij się, że stoisz na osi i poprawnie używasz dźwigni A/F oraz uchwytów B/G zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy wózek nie jest uszkodzony.
- Upewnij się, że ładunek nie przekracza limitów wagowych.
- Sprawdź, czy podłoże jest równe (unikaj dziur).
- Upewnij się, że wszystkie części są sprawne.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Udźwig (poziom)
- Zalecane 330 lbs (ok. 150 kg), ekstremalnie 400 lbs (ok. 181 kg)
Ilustracje i schematy
- Dźwignie A/F służą do zwalniania blokady ramy.
- Uchwyty B/G służą do wyciągania ramy wózka.
- Płyta dolna C służy do podtrzymywania ładunku.
Zgodność modelu
- Produkt nie jest przeznaczony do użytku na schodach.
