Instrukcja obsługi systemu kanałowego Viessmann Vitocal IND-D
Szybki przewodnik po instalacji i danych technicznych systemu kanałowego Viessmann Vitocal IND-D. Znajdź wymiary, schematy połączeń, konfigurację ciśnienia statycznego i specyfikacje dla modeli 09XAK-58XAK.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy systemu kanałowego Viessmann Vitocal IND-D (modele 09XAK do 58XAK). Dokument zawiera kluczowe dane techniczne, wytyczne dotyczące montażu, konfiguracji ciśnienia statycznego oraz schematy elektryczne niezbędne do poprawnej instalacji i serwisowania urządzenia.
Opis urządzenia
System Vitocal IND-D to jednostki wewnętrzne typu kanałowego, zaprojektowane do współpracy z pompami ciepła. Urządzenia charakteryzują się cichą pracą, wbudowaną pompą skroplin (w zależności od modelu) oraz zaawansowaną elektroniką sterującą.
Montaż i instalacja
Wymagania montażowe:
- Jednostka musi być wypoziomowana we wszystkich płaszczyznach.
- Należy zapewnić odpowiednią przestrzeń serwisową zgodnie z rysunkami technicznymi (Fig. 5 i 6).
- W przypadku montażu nad sufitem podwieszanym, należy przewidzieć panel dostępowy o wymiarach umożliwiających wyjęcie jednostki lub jej komponentów.
- Wloty i wyloty powietrza nie mogą być blokowane przez meble lub zasłony.
Konfiguracja ciśnienia statycznego
Za pomocą sterownika przewodowego KSACN0501AAA można skonfigurować zewnętrzne ciśnienie statyczne:
- Tryb ręczny (SP): Wybór krzywych wentylatora (SP1-SP4).
- Tryb automatyczny (AF): System automatycznie identyfikuje ciśnienie statyczne i reguluje przepływ powietrza.
Procedura konfiguracji:
- Upewnij się, że wężownica jest sucha (uruchom tryb FAN ONLY na 2 godziny, jeśli to konieczne).
- Sprawdź, czy wszystkie przepustnice są otwarte, a filtr powietrza zamontowany.
- Przy wyłączonym systemie naciśnij i przytrzymaj przycisk COPY przez 4 sekundy.
- Użyj przycisków "+" lub "-", aby wybrać SP lub AF, a następnie zatwierdź wybór.
Okablowanie
Wszystkie przewody muszą być dobrane zgodnie z lokalnymi przepisami (NEC/CEC). Zasilanie główne jest doprowadzane do jednostki zewnętrznej, która zasila jednostkę wewnętrzną. Należy stosować przewody ekranowane dla komunikacji, aby zminimalizować zakłócenia elektromagnetyczne.
Konserwacja i serwis
System posiada wbudowaną autodiagnostykę. Dostęp do komory sterowniczej i wężownicy jest możliwy przez panele serwisowe. Wężownicę można czyścić od wewnątrz za pomocą węża ciśnieniowego i detergentu.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Brak przepływu powietrza
Sprawdź, czy wszystkie przepustnice są otwarte i czy filtr powietrza nie jest zanieczyszczony.
Błąd komunikacji
Sprawdź, czy użyto ekranowanego przewodu komunikacyjnego i czy ekran jest uziemiony tylko po stronie jednostki zewnętrznej.
Jednostka nie uruchamia się
Sprawdź zasilanie, połączenia elektryczne oraz czy nie wystąpił błąd w autodiagnostyce.
Przed użyciem
- Upewnij się, że jednostka jest wypoziomowana.
- Sprawdź, czy wszystkie przepustnice są otwarte.
- Upewnij się, że filtr powietrza jest poprawnie zamontowany.
- Sprawdź, czy okablowe połączenia elektryczne.
- Upewnij się, że przewody są dobrane zgodnie z NEC/CEC.
Parametry w praktyce
- MCA (Minimum Circuit Amps)
- Minimalny prąd obwodu wymagany do bezpiecznej pracy urządzenia.
- MOCP (Maximum Overcurrent Protection)
- Maksymalne zabezpieczenie nadprądowe (bezpiecznik/wyłącznik).
- Static Pressure (SP)
- Ciśnienie statyczne, które można regulować w celu optymalizacji przepływu powietrza w kanałach.
Ilustracje i schematy

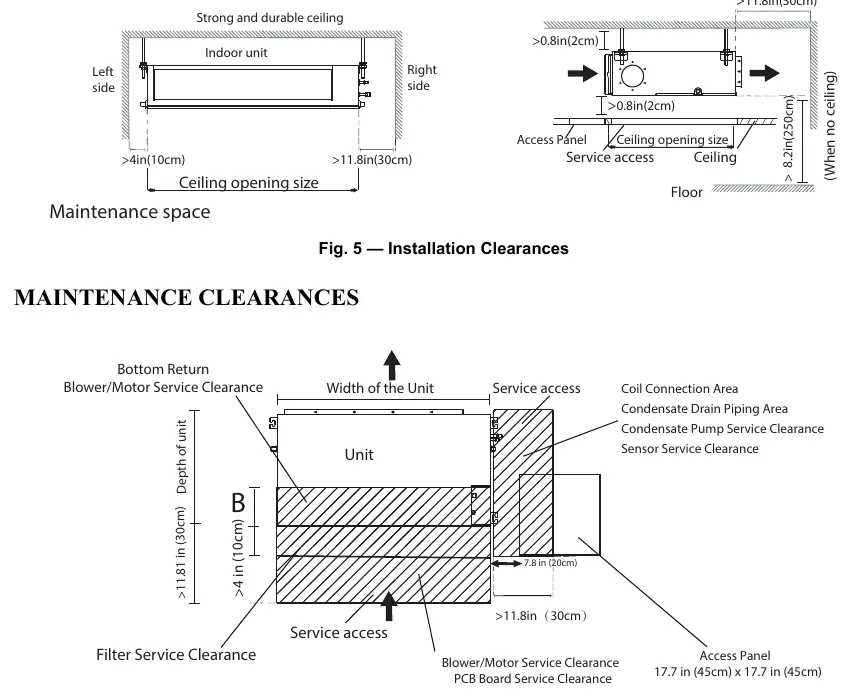

- Fig 5 & 6: Wymagane odstępy montażowe i serwisowe.
- Fig 11 & 12: Konfiguracja ciśnienia statycznego za pomocą sterownika.
- Fig 20-22: Schematy połączeń elektrycznych dla różnych rozmiarów jednostek.
Zgodność modelu
- 24V Interface (KSAIC0401230) jest kompatybilny ze wszystkimi rozmiarami z wyjątkiem rozmiaru 58 (chyba że posiada odpowiednią płytę sterującą).
- Wydajność może się różnić w zależności od podłączonej jednostki zewnętrznej.
