Instrukcja obsługi transiwera AV over IP VigilLink VLIP-SDFC-TRX
Szybki przewodnik po konfiguracji i obsłudze transiwera VigilLink VLIP-SDFC-TRX. Dowiedz się, jak skonfigurować tryby Encoder/Decoder, zarządzać strumieniem wideo, montować urządzenie w szafie rack i konfigurować sieć.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
VigilLink VLIP-SDFC-TRX to transiwer AV over IP zgodny ze standardem SDVoE, obsługujący rozdzielczość 4K60 4:4:4. Urządzenie może pracować w trybie enkodera (nadajnik) lub dekodera (odbiornik), co ułatwia zarządzanie instalacją. Do poprawnego działania wymaga przełącznika sieciowego 10G.

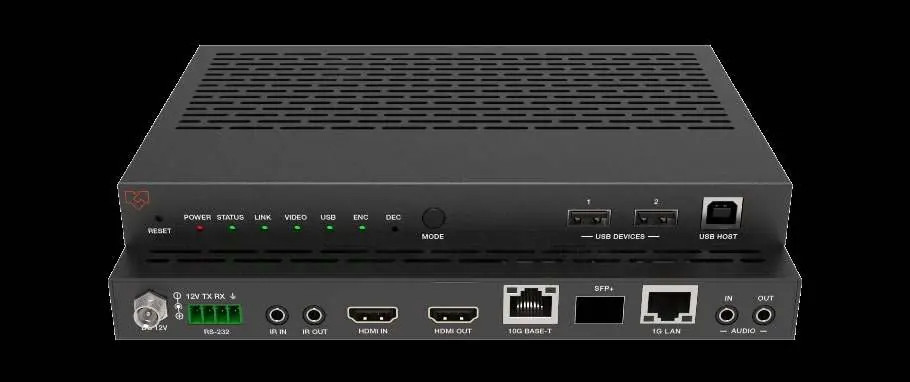

Opis urządzenia
Urządzenie posiada metalową obudowę z zestawem portów i wskaźników:
- Panel przedni: Zawiera przycisk RESET, przycisk MODE (do przełączania trybów ENC/DEC), diody statusu (POWER, STATUS, LINK, VIDEO, USB, ENC, DEC) oraz porty USB (HOST i DEVICES).
- Panel tylny: Wyposażony w złącze zasilania 12V, porty RS-232, IR IN/OUT, HDMI IN/OUT, porty sieciowe (10G BASE-T, SFP+, 1G LAN) oraz złącza audio (IN/OUT).
Montaż w szafie rack
Urządzenie wspiera dwa standardy montażu:

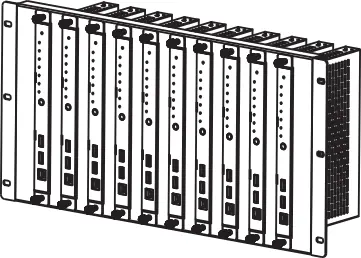

- Montaż 6U: Pozwala na pionową instalację do 10 jednostek. Wymaga przykręcenia uszu montażowych do transiwera, a następnie włożenia go do szafy 6U.
- Montaż 1U: Pozwala na poziomą instalację do 4 jednostek. Wymaga połączenia dwóch transiwerów w stos, zamontowania paneli rackowych i połączenia ich ze sobą.
Konfiguracja i obsługa
Konfiguracja odbywa się poprzez wbudowany interfejs Web GUI:
- Podłącz transiwer do komputera i zasilania.
- Ustaw adres IP komputera na 169.254.100.100 (maska 255.255.0.0).
- Użyj narzędzia typu zeroconf (np. zeroconf Service Browser), aby znaleźć adres IP enkodera.
- Wpisz adres IP w przeglądarce i zaloguj się (domyślny login: admin, hasło: admin).
- W interfejsie Web GUI możesz zarządzać ustawieniami sieciowymi, strumieniem wideo (Mainstream/Sub-stream) oraz aktualizować firmware.
Do podglądu strumienia wideo można wykorzystać odtwarzacz VLC, wpisując odpowiedni adres URL strumienia (rtsp://169.254.100.254/live/main/av_stream).
Wymagania sieciowe
Przełącznik sieciowy użyty w systemie musi spełniać następujące wymagania:
- Typ: zarządzalny przełącznik warstwy 3.
- Przepustowość: 10 Gigabit.
- Obsługa IGMP v2 oraz IGMP v2 snooping.
- Funkcje: filtrowanie/odrzucanie niezarejestrowanego ruchu multicast, wyłączanie zalewania multicastem, obsługa fast leave.
Praktyczna pomoc
Typowe problemy
Brak obrazu lub sygnału wideo
Sprawdź połączenia kabli HDMI, upewnij się, że urządzenie jest w odpowiednim trybie (ENC/DEC) i czy przełącznik sieciowy 10G działa poprawnie.
Brak dostępu do Web GUI
Upewnij się, że komputer znajduje się w tej samej podsieci co transiwer. Sprawdź adres IP komputera i ustaw go ręcznie, jeśli to konieczne.
Dioda statusu miga lub nie świeci
Może to oznaczać błąd sprzętowy lub brak oprogramowania układowego. Sprawdź zasilanie i spróbuj zresetować urządzenie.
Przed użyciem
- Upewnij się, że używasz przełącznika sieciowego 10G.
- Przygotuj kable HDMI klasy Premium High-Speed.
- Sprawdź, czy zasilanie 12V jest podłączone (lub czy przełącznik wspiera PoE).
- Ustaw tryb pracy (Encoder/Decoder) przyciskiem MODE na przednim panelu.
- Zainstaluj narzędzie do wykrywania usług sieciowych (np. zeroconf Service Browser).
Ilustracje i schematy
- Schemat połączeń: Pokazuje podłączenie źródła (DVD/PC) do enkodera i wyświetlacza do dekodera przez przełącznik 10G.
- Montaż 6U: Pionowa instalacja wielu jednostek w szafie rack.
- Montaż 1U: Pozioma instalacja jednostek w szafie rack.
Zgodność modelu
- Wymagany przełącznik sieciowy 10G z obsługą IGMP v2.
- Zalecane kable HDMI Premium High-Speed.
- Wsparcie dla PoE (802.3at PD device).
