Instrukcja montażu naświetlacza Vista 1051YM
Przewodnik instalacji naświetlacza Vista 1051YM. Dowiedz się, jak bezpiecznie zamontować oprawę na puszce przyłączeniowej, podłączyć przewody zgodnie z polaryzacją oraz przeprowadzić konserwację urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu naświetlacza Vista 1051YM. Urządzenie przeznaczone jest wyłącznie do instalacji nad poziomem gruntu. Instalacja musi być przeprowadzona zgodnie z krajowymi przepisami elektrycznymi (NEC) oraz lokalnymi normami przez wykwalifikowany personel.
Bezpieczeństwo
- Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie elektryczne na wyłączniku głównym.
- Oprawa może nagrzewać się podczas pracy – należy zachować ostrożność przy wyborze miejsca montażu.
- Do połączeń elektrycznych należy używać wyłącznie złączy posiadających certyfikat UL.
Montaż na puszce przyłączeniowej
- Przełóż przewód zasilający oprawy przez uszczelkę (Cord Seal) oraz tuleję montażową (Yoke Mount Bushing) w otworze jarzma, a następnie wprowadź go do puszki przyłączeniowej. Dokręć tuleję montażową do oporu.
- Wprowadź przewody zasilające do puszki przyłączeniowej przystosowanej do pracy w warunkach wilgotnych.
- Połącz przewody zasilające z przewodami oprawy, zachowując polaryzację: faza (line) do czarnego, neutralny (neutral) do białego, uziemienie (ground) do zielonego. Użyj zatwierdzonych metod okablowania.
- Zamocuj pokrywę puszki przyłączeniowej za pomocą czterech śrub.
- Ustaw żądany kąt nachylenia oprawy, a następnie mocno dokręć nakrętki sześciokątne znajdujące się pod ozdobnymi nakładkami.
- Załóż z powrotem ozdobne nakładki na jarzmo.
- Dokręć śruby blokujące jarzmo, aby zabezpieczyć ustawienie.
- Włącz zasilanie i sprawdź poprawność działania.
Konserwacja
Aby zapewnić prawidłowe działanie i wydajność oprawy, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać kurz, brud, liście oraz osady mineralne powstałe w wyniku kontaktu z wodą. Zaleca się wdrożenie harmonogramu regularnej konserwacji.
Kontakt
Vista Professional Outdoor Lighting, 1625 Surveyor Avenue, Simi Valley, CA 93063. Telefon: (805) 527-0987 lub (800) 766-VISTA (8478). Faks: (888) 670-VISTA (8478). E-mail: [email protected]. Strona internetowa: www.VistaPro.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów (faza-czarny, neutralny-biały, uziemienie-zielony) oraz upewnij się, że zasilanie zostało włączone na wyłączniku głównym.
Poluzowana głowica naświetlacza
Upewnij się, że nakrętki sześciokątne pod ozdobnymi nakładkami są mocno dokręcone, a śruby blokujące jarzmo zostały zabezpieczone.
Przed użyciem
- Wyłącz zasilanie elektryczne na wyłączniku głównym.
- Upewnij się, że puszka przyłączeniowa jest przystosowana do pracy w warunkach wilgotnych.
- Przygotuj złącza przewodów z certyfikatem UL.
- Sprawdź, czy miejsce montażu znajduje się nad poziomem gruntu.
Parametry w praktyce
- Polaryzacja przewodów
- Czarny = Faza (Line), Biały = Neutralny (Neutral), Zielony = Uziemienie (Ground).
- Zastosowanie
- Produkt przeznaczony wyłącznie do instalacji nad poziomem gruntu (above grade).
Ilustracje i schematy

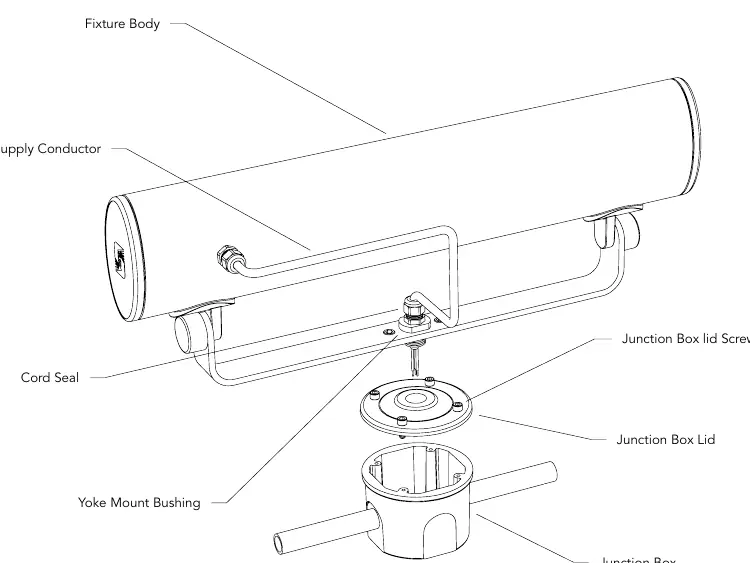

- Schemat przedstawia kolejność montażu: od puszki przyłączeniowej, przez pokrywę, aż po tuleję montażową jarzma.
- Wskazuje lokalizację śrub pokrywy puszki oraz nakrętek regulacyjnych jarzma.
Zgodność modelu
- Wymaga puszki przyłączeniowej (J-Box) przystosowanej do pracy w warunkach wilgotnych (dostarczanej przez użytkownika).
