Instrukcja obsługi przełącznika Ethernet Westermo Viper 20A Series

Kompletny przewodnik po instalacji i konfiguracji przełączników Ethernet Westermo Viper 20A Series. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, kable oraz zrozumieć wskaźniki LED i specyfikację techniczną.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Westermo Viper 20A Series to zarządzalne przełączniki Ethernet z 20 portami M12, przeznaczone do pracy w trudnych warunkach (IP67). Wymagają zasilania 24-110 VDC i montażu ściennego. str. 9, 15, 18

Najważniejsze czynności

Montaż ścienny str. 15
Podłączenie zasilania str. 16, 18

Pierwsze uruchomienie

Podłącz zasilanie 24-110 VDC do odpowiedniego złącza, upewniając się, że użyto zewnętrznego bezpiecznika T1.6 A. str. 5, 16, 18

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Czerwona dioda ON

Wskazuje stan alarmu lub trwający proces uruchamiania.

str. 13

Konserwacja i reset

Wymiana urządzenia: odłącz kable, odkręć urządzenie, zamontuj nowe i podłącz kable. MTTR < 15 minut. str. 17

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	24-110 VDC	Zakres napięcia wejściowego	str. 18

Gdzie szukać w PDF

Hardware Overview str. 10
Installation str. 15
Specifications str. 18

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 10

Strona 15

Najważniejsze informacje z instrukcji

Westermo Viper 20A Series to seria zarządzalnych, 20-portowych przełączników Ethernet zaprojektowanych do pracy w trudnych warunkach, w tym w kolejnictwie i przemyśle. Urządzenia charakteryzują się stopniem ochrony IP67, odpornością na wibracje oraz szerokim zakresem napięcia zasilania (24-110 VDC). Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu oraz konfiguracji sprzętowej.

Opis urządzenia

Przełączniki Viper 20A są zoptymalizowane pod kątem niezawodności. Posiadają membranę GORE-TEX zapobiegającą kondensacji oraz złącza M12 zapewniające odporność na wstrząsy. Dostępne modele różnią się obsługą warstwy (L2/L3) oraz obecnością portów Gbps.

Instalacja

Urządzenie może być montowane pionowo lub poziomo na płaskiej powierzchni. Do montażu należy użyć czterech śrub M5, M6 lub 1/4".

Uziemienie: Należy podłączyć uziemienie ochronne (PE) do wyznaczonego punktu za pomocą śruby Torx T25 (moment dokręcania 3.2 Nm).
Zasilanie: Urządzenie obsługuje zasilanie redundantne. Wymagane jest zastosowanie zewnętrznego bezpiecznika (IEC 60127, T1.6 A, 250 V).
Kable: Wszystkie połączenia M12 są typu śrubowego. Zalecany moment dokręcania to 0.6 Nm. Niewykorzystane złącza muszą być zabezpieczone zaślepkami ochronnymi.

Wskaźniki LED

Diody LED na panelu przednim informują o stanie pracy urządzenia:

ON: Zielony (OK), Czerwony (Alarm/Uruchamianie), Miganie (Lokalizacja).
RSTP/FRNT: Wskazują stan protokołów redundancji.
DC: Zielony (Zasilanie OK), Czerwony (Awaria zasilania).
X1-X20: Status portów (Zielony - połączenie, Żółty - alarm/blokada).

Konserwacja i utylizacja

Urządzenie wymaga chłodzenia konwekcyjnego, dlatego nie należy zasłaniać otworów wentylacyjnych. Do czyszczenia używać suchej lub lekko wilgotnej szmatki; unikać silnych detergentów. Produkt należy utylizować zgodnie z przepisami dotyczącymi sprzętu elektrycznego i elektronicznego (symbol WEEE).

Praktyczna pomoc

Typowe problemy

Urządzenie nie uruchamia się

Sprawdź zasilanie (24-110 VDC) oraz czy zewnętrzny bezpiecznik (T1.6 A, 250 V) jest sprawny.

Brak połączenia na porcie

Sprawdź wskaźnik LED portu. Jeśli świeci na żółto, port jest w stanie blokady lub alarmu. Upewnij się, że kabel jest poprawnie dokręcony.

Przegrzewanie się urządzenia

Upewnij się, że urządzenie jest zainstalowane w miejscu zapewniającym swobodny przepływ powietrza (chłodzenie konwekcyjne).

Przed użyciem

Upewnij się, że zasilanie mieści się w zakresie 24-110 VDC.
Przygotuj zewnętrzny bezpiecznik T1.6 A, 250 V.
Sprawdź, czy posiadasz odpowiednie kable M12 (A, B, D lub X-coded).
Przygotuj śruby montażowe (M5, M6 lub 1/4") z podkładkami 12 mm.
Upewnij się, że masz dostęp do szyny uziemiającej PE.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Zasilanie redundantne: Możliwość podłączenia dwóch niezależnych źródeł zasilania dla zwiększenia niezawodności.

Ilustracje i schematy

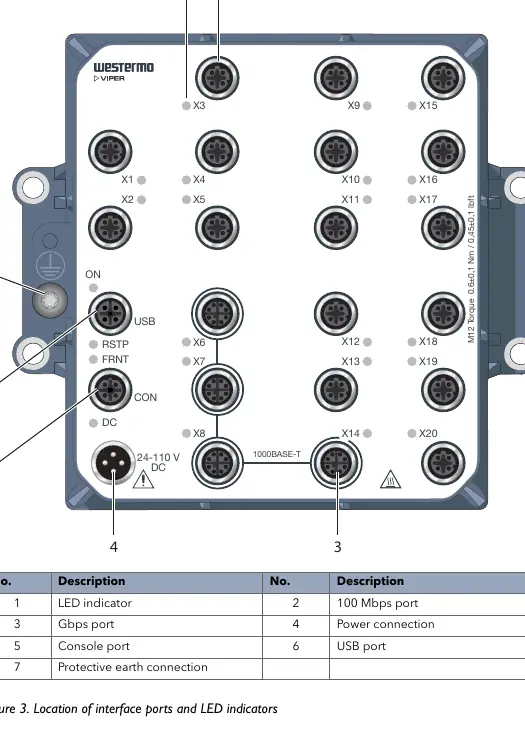

Rysunek 3 przedstawia rozmieszczenie portów, wskaźników LED oraz złączy zasilania.
Rysunek 4 zawiera wymiary urządzenia niezbędne do planowania montażu.

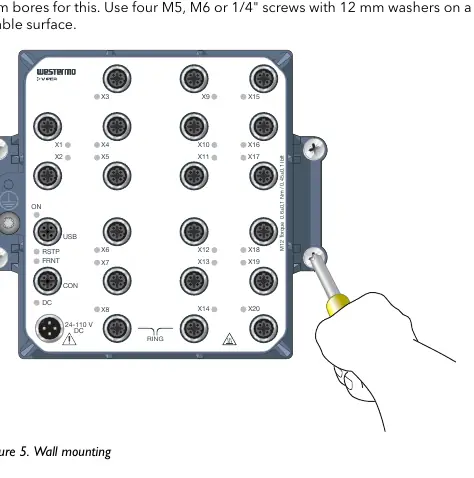

Rysunek 5 ilustruje proces montażu ściennego.

Zgodność modelu

Urządzenie wymaga kabli M12 o odpowiednim kodowaniu (A, B, D, X) w zależności od typu portu.
Wymagane jest stosowanie zewnętrznego bezpiecznika T1.6 A.
