Instrukcja obsługi punktu dostępowego FortiAP 221E i 223E
Szybki przewodnik instalacji i konfiguracji punktów dostępowych FortiAP 221E oraz 223E. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie PoE i skonfigurować sieć z kontrolerem FortiGate.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FortiAP 221E i 223E to bezprzewodowe punkty dostępowe. Instrukcja obejmuje montaż, podłączenie do sieci PoE oraz konfigurację z kontrolerem FortiGate. str. 1, 3, 8, 10
Najważniejsze czynności
- Montaż urządzenia na ścianie lub suficie str. 8, 9
- Podłączenie do sieci PoE str. 10
- Konfiguracja przez FortiGate str. 11
Pierwsze uruchomienie
- Podłącz urządzenie do sieci PoE, a następnie skonfiguruj je przez kontroler FortiGate lub bezpośrednio przez CLI. str. 10, 11, 12
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie łączy się z kontrolerem
Sprawdź wersję oprogramowania lub skonfiguruj adres IP kontrolera przez CLI.
str. 11, 12Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 12V DC, 2A lub 54V DC (PoE) | Wymagane zasilanie | str. 13 |
| Temperatura pracy | 0°C–40°C | Zakres temperatury otoczenia | str. 13 |
Gdzie szukać w PDF
- Instalacja str. 8, 9
- Podłączenie str. 10
- Konfiguracja str. 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje instalacji, podłączenia oraz konfiguracji bezprzewodowych punktów dostępowych FortiAP 221E oraz 223E. Urządzenia te są przeznaczone do pracy wewnątrz pomieszczeń i wymagają zasilania PoE lub zewnętrznego zasilacza 12V DC.
Opis urządzenia

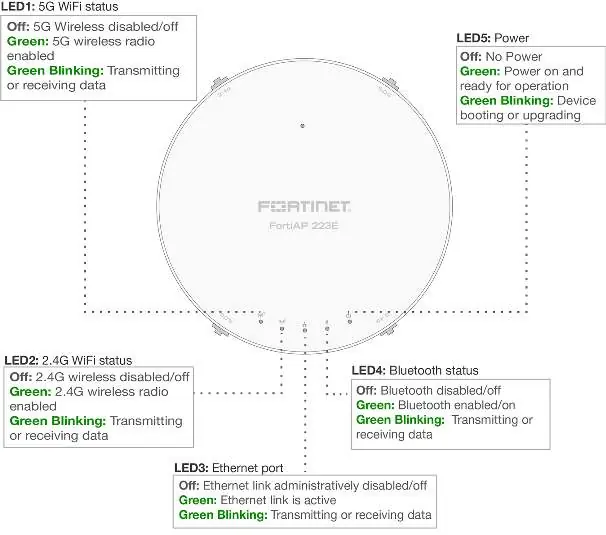

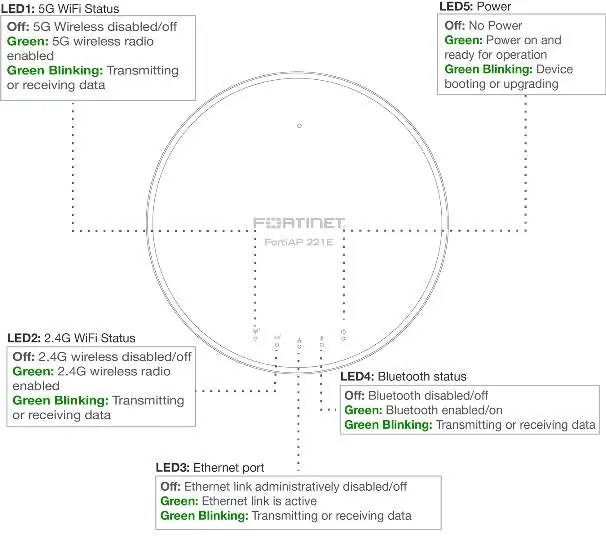

Urządzenie posiada zestaw diod LED informujących o statusie pracy:
- LED1 (5G WiFi Status): Wskazuje status radia 5GHz.
- LED2 (2.4G WiFi Status): Wskazuje status radia 2.4GHz.
- LED3 (Ethernet port): Wskazuje aktywność portu Ethernet.
- LED4 (Bluetooth status): Wskazuje status modułu Bluetooth.
- LED5 (Power): Wskazuje status zasilania i gotowość do pracy.
Instalacja

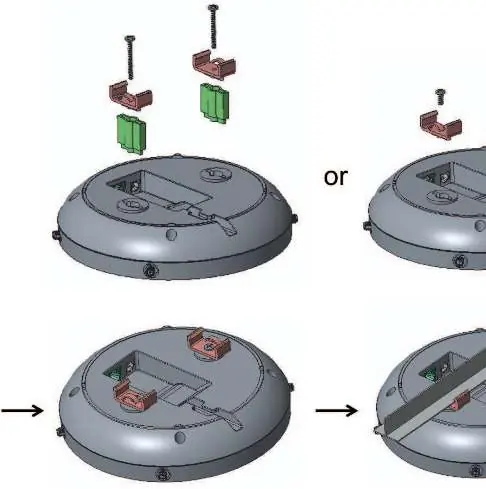

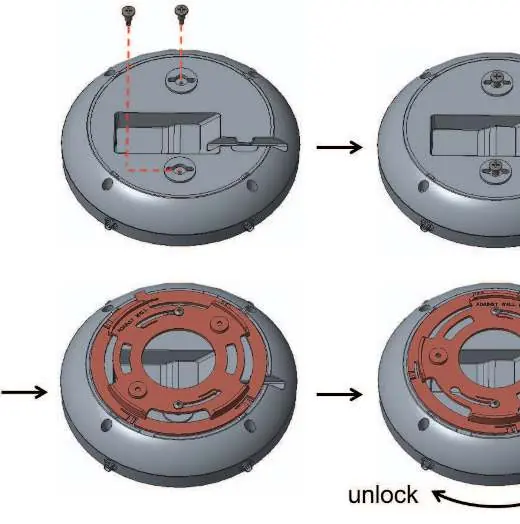

Urządzenie można montować na ścianie lub suficie przy użyciu dołączonego zestawu montażowego. Przed montażem upewnij się, że puszka elektryczna jest zainstalowana. Proces montażu obejmuje przykręcenie uchwytu montażowego do powierzchni, a następnie zablokowanie urządzenia na uchwycie.
Podłączenie
Urządzenie należy podłączyć do kontrolera FortiGate lub sieci internetowej za pomocą kabla Ethernet. Urządzenie jest zgodne ze specyfikacją IEEE 802.3af PoE. W przypadku braku PoE, wymagany jest zasilacz 12V DC, 2A (center positive).
Konfiguracja
Konfiguracja urządzenia może odbywać się na dwa sposoby:
- Przez FortiGate: Urządzenie automatycznie wykrywa kontroler FortiGate w tej samej sieci. Można je autoryzować w panelu zarządzania FortiGate.
- Przez CLI: W przypadku braku połączenia z kontrolerem w tej samej sieci, można zalogować się bezpośrednio do urządzenia (domyślny adres IP: 192.168.1.2, użytkownik: admin, brak hasła) i skonfigurować adres IP kontrolera za pomocą komend CLI.
Dane techniczne i bezpieczeństwo
Urządzenie powinno pracować w temperaturze otoczenia od 0°C do 40°C. Należy zapewnić odpowiednie uziemienie zgodnie z lokalnymi przepisami elektrycznymi. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Informacje o producencie
Fortinet, Inc.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź połączenie kabla PoE lub upewnij się, że zasilacz 12V DC jest poprawnie podłączony.
Urządzenie nie łączy się z kontrolerem FortiGate
Upewnij się, że używasz zalecanej wersji oprogramowania. Jeśli urządzenia są w różnych sieciach, skonfiguruj adres IP kontrolera przez CLI.
Przed użyciem
- Przygotuj dane sieciowe (adres IP, maska podsieci, brama, DNS) dostarczone przez administratora lub ISP.
- Sprawdź, czy posiadasz zasilacz PoE zgodny z IEEE 802.3af lub zasilacz 12V DC.
- Upewnij się, że masz dostęp do kontrolera FortiGate w celu autoryzacji urządzenia.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Temperatura pracy
- 0°C do 40°C
Ilustracje i schematy
- Diody LED na przednim panelu informują o statusie radia, Ethernetu, Bluetooth i zasilania.
- Montaż wymaga użycia dołączonych śrub i uchwytów montażowych do ściany lub sufitu.
Zgodność modelu
- Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga zasilania zgodnego z IEEE 802.3af PoE lub zasilacza 12V DC.
