Instrukcja obsługi mikroomomierza AEMC Instruments 6292
Szybki przewodnik po mikroomomierzu AEMC Instruments 6292. Dowiedz się, jak bezpiecznie podłączyć urządzenie, przeprowadzać pomiary, konfigurować ustawienia za pomocą oprogramowania DataView oraz dbać o konserwację sprzętu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby rozpocząć pracę z mikroomomierzem AEMC 6292, podłącz urządzenie do zasilania, podepnij sondy do badanego obiektu, włącz urządzenie i wybierz tryb pomiaru (Normal lub BSG). str. 8
Najważniejsze czynności
- Zapisywanie wyników testu str. 8
- Konfiguracja urządzenia przez PC str. 9, 10
Pierwsze uruchomienie
- Podłączenie i uruchomienie str. 8
Problemy i rozwiązania
Sprawdź połączenia przewodów i upewnij się, że rezystancja nie jest zbyt wysoka.
str. 8Konserwacja i reset
- Kalibracja str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Dostępne prądy testowe | 50A, 100A, 150A, 200A | Wybieralne natężenie prądu dla testów rezystancji. | str. 10 |
Gdzie szukać w PDF
- Elementy sterujące str. 6
- Konfiguracja oprogramowania str. 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Mikroomomierz AEMC Instruments 6292 to zaawansowane urządzenie pomiarowe. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z instrukcją obsługi i zasadami bezpieczeństwa. Urządzenie przeznaczone jest wyłącznie dla wykwalifikowanego personelu. Pomiary należy wykonywać wyłącznie na obwodach pozbawionych napięcia (de-energized).
Zawartość opakowania

- Mikroomomierz Model 6292
- Zestaw dwóch przewodów Kelvin Clips (200A - Hippo)
- Przewód zasilający 110V US
- Kabel USB (5 ft)
- Przewód uziemiający z zaciskiem
- Dysk USB z oprogramowaniem DataView i instrukcją
- Torba transportowa

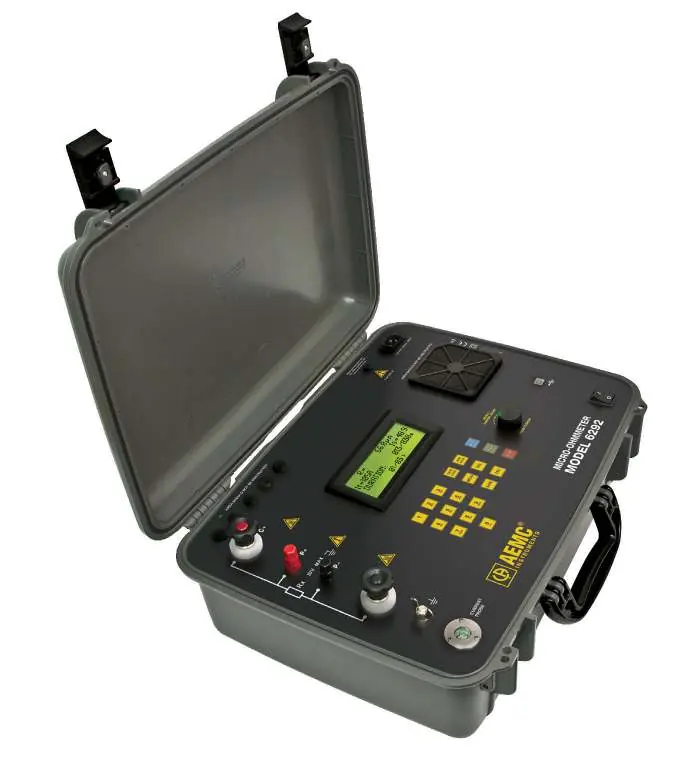

Elementy urządzenia
Panel przedni zawiera:

- Wyświetlacz LCD
- Zaciski prądowe (C+, C-) oraz potencjałowe (P+, P-)
- Złącze sondy prądowej
- Zacisk uziemienia
- Pokrętło obrotowe (do nawigacji i regulacji prądu)
- Klawiaturę alfanumeryczną
- Włącznik zasilania
- Wentylator i otwory wentylacyjne
Obsługa i konfiguracja
Urządzenie może być obsługiwane bezpośrednio za pomocą klawiatury i pokrętła lub zdalnie przez komputer z oprogramowaniem DataView.

Klawiatura i pokrętło
Klawiatura służy do wprowadzania danych (nazwy obiektów, daty/godziny) oraz wyboru ustawień. Pokrętło obrotowe służy do nawigacji w menu oraz regulacji prądu podczas testu. Krótkie naciśnięcie pokrętła na ekranie głównym wywołuje menu.

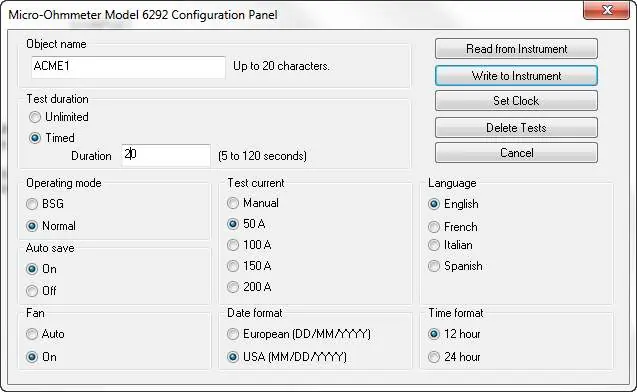

Instalacja oprogramowania DataView
Przed podłączeniem urządzenia do komputera należy zainstalować oprogramowanie z dołączonego dysku USB. Po instalacji, podłącz urządzenie kablem USB, uruchom panel sterowania DataView i wybierz opcję Instrument -> Connect.
Pierwsze uruchomienie i pomiary
- Podłącz urządzenie do zasilania 120/240V 50/60Hz.
- Przed włączeniem podłącz sondy testowe do badanego urządzenia i odpowiednich zacisków na panelu przednim.
- Wykonaj test z krótkim zwarciem przewodów, aby sprawdzić poprawność działania.
- Wybierz tryb pracy (Normal lub BSG - Both Sides Grounded) i ustaw parametry testu.
- Naciśnij START, aby rozpocząć pomiar.
Konserwacja i bezpieczeństwo
Nie należy zasłaniać otworów wentylacyjnych ani wentylatora. W przypadku stwierdzenia uszkodzeń przewodów lub izolacji, należy je niezwłocznie wymienić. Urządzenie wymaga kalibracji co 12 miesięcy. Wszelkie naprawy i kalibracje powinny być wykonywane przez autoryzowany serwis AEMC Instruments.
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia przewodów. Upewnij się, że przewody są poprawnie zwarte. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.
Zminimalizuj wpływ pól elektromagnetycznych zgodnie z instrukcją i upewnij się, że urządzenie jest poprawnie uziemione.
Przed użyciem
- Upewnij się, że obwód jest pozbawiony napięcia.
- Podłącz urządzenie do punktu uziemienia.
- Sprawdź, czy przewody pomiarowe nie są uszkodzone.
- Upewnij się, że otwory wentylacyjne i wentylator nie są zasłonięte.
Parametry w praktyce
- BSG (Both Sides Grounded)
- Tryb pracy pozwalający na pomiary, gdy obie strony badanego obiektu są uziemione.
Ilustracje i schematy
- Panel przedni zawiera wszystkie niezbędne złącza, wyświetlacz oraz elementy sterujące.
- Złącze sondy prądowej posiada dedykowany pinout dla zasilania i sygnału.
Zgodność modelu
- Wymagane zasilanie: 120/240V 50/60Hz AC.
- Oprogramowanie DataView wymaga systemu Windows i połączenia USB.
