Instrukcja obsługi oscyloskopu ręcznego Fnirsi 1C15
Szybki przewodnik po oscyloskopie ręcznym Fnirsi 1C15. Dowiedz się, jak obsługiwać urządzenie, kalibrować sondę, wykonywać pomiary różnych sygnałów i rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FNIRSI-1C15 to ręczny oscyloskop z pasmem 110MHz i próbkowaniem 500M. Obsługuje pomiary automatyczne, zapis przebiegów i posiada wbudowany akumulator. Do obsługi służy joystick i przyciski funkcyjne. str. 1, 2
Najważniejsze czynności
- Kalibracja zera str. 10
- Zapis przebiegu str. 9
Pierwsze uruchomienie
- Naładuj urządzenie za pomocą kabla USB i zasilacza 5V. str. 5
Problemy i rozwiązania
Brak przebiegu na ekranie
Sprawdź czy nie jest włączony tryb [STOP], sprawdź sondę i źródło sygnału.
str. 13Konserwacja i reset
- Kalibracja poziomu bazowego str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo analogowe | 110MHz | Maksymalna częstotliwość sygnału | str. 2 |
| Szybkość próbkowania | 500M | Liczba próbek na sekundę | str. 2 |
Gdzie szukać w PDF
- Wprowadzenie i parametry str. 1, 2
- Obsługa i przyciski str. 3, 4, 5, 6
- Metody pomiarowe str. 16, 17, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oscyloskop ręczny Fnirsi 1C15 to urządzenie przeznaczone do prac serwisowych i badawczo-rozwojowych. Przed pierwszym użyciem należy naładować wbudowany akumulator za pomocą zasilacza 5V. Urządzenie posiada funkcję automatycznego pomiaru (Auto), zapis przebiegów oraz możliwość kalibracji sondy.
Opis urządzenia
Urządzenie wyposażone jest w ekran o przekątnej 2.4 cala, joystick do nawigacji oraz zestaw przycisków funkcyjnych. Kluczowe parametry to pasmo analogowe 110MHz oraz szybkość próbkowania 500M. Obudowa posiada silikonową osłonę chroniącą przed upadkiem.
Obsługa przycisków
Obsługa odbywa się za pomocą przycisków na panelu przednim oraz joysticka. Przycisk AUTO automatycznie centruje przebieg. Przyciski S i ns służą do regulacji podstawy czasu, a mV i V do regulacji czułości pionowej. Przycisk MENU otwiera interfejs ustawień.

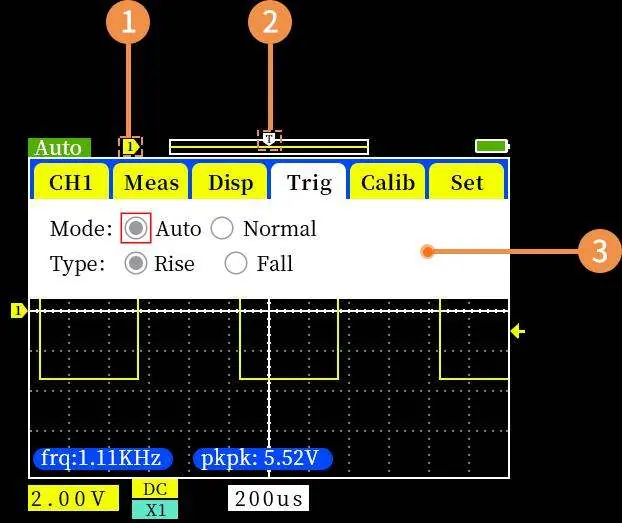

Wprowadzenie do menu
Menu pozwala na zmianę trybów wyzwalania (Auto, Normal), ustawienia sprzężenia (AC/DC) oraz kalibrację. Nawigacja odbywa się poprzez poruszanie joystickiem w górę/dół oraz na boki, a zatwierdzanie przyciskiem OK.
Przeglądanie zapisanych zrzutów ekranu
Urządzenie umożliwia zapisanie do 81 zrzutów ekranu. Długie naciśnięcie przycisku SAVE otwiera interfejs przeglądania obrazów. W tym trybie można usuwać zdjęcia lub powiększać wybrane przebiegi.

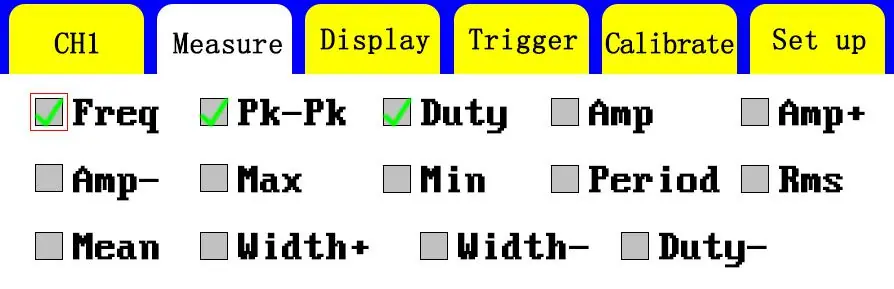

Opcje pomiarowe
Oscyloskop oferuje szeroki zakres pomiarów automatycznych, w tym: częstotliwość, wartość międzyszczytową (Pk-Pk), cykl pracy, amplitudę, wartości maksymalne i minimalne, okres, RMS oraz średnią.
Procedury pomiarowe
Instrukcja zawiera szczegółowe kroki dla różnych scenariuszy pomiarowych:
- Pomiar napięcia DC/Baterii: Ustaw tryb DC, dobierz zakres (1X dla <40V, 10X dla >40V).
- Pomiar oscylatora: Zalecane użycie sondy w trybie 10X, aby uniknąć tłumienia sygnału.
- Pomiar PWM (MOS/IGBT): Ustaw tryb Auto, użyj zakresu 1X.
- Pomiar sieciowy (220V/110V): Wymagane użycie sondy w trybie 10X.
Rozwiązywanie problemów
W przypadku braku przebiegu sprawdź, czy urządzenie nie jest w trybie STOP. Jeśli pomiary są niedokładne, upewnij się, że ustawienia sondy (1X/10X) są zgodne z ustawieniami w menu oscyloskopu. W razie problemów z zerowaniem linii bazowej, wykonaj procedurę kalibracji z odłączoną sondą.
Bezpieczeństwo
Używaj urządzenia zgodnie z przeznaczeniem. Nie przekraczaj maksymalnego napięcia wejściowego. Do ładowania używaj zasilacza 5V; nie używaj szybkich ładowarek, których napięcie może przekroczyć 7V, co grozi uszkodzeniem.
Informacje o producencie
FNIRSI
Praktyczna pomoc
Typowe problemy
Brak przebiegu na ekranie
Sprawdź, czy nie jest włączony tryb [STOP] (napis w lewym górnym rogu). Jeśli tak, naciśnij przycisk [AUTO].
Niedokładne dane pomiarowe
Upewnij się, że ustawienia sondy (1X/10X) na obudowie sondy są zgodne z ustawieniami w menu oscyloskopu.
Błąd kalibracji lub przesunięcie zera
Odłącz sondę i kabel USB, wejdź w menu, wybierz funkcję kalibracji i poczekaj na zakończenie procesu.
Sygnał powyżej 5MHz jest mocno tłumiony
Przełącz sondę i oscyloskop w tryb 10X, aby dopasować impedancję.
Przed użyciem
- Naładuj urządzenie za pomocą kabla USB i zasilacza 5V.
- Sprawdź ustawienie przełącznika na sondzie (1X lub 10X).
- Upewnij się, że sonda jest poprawnie podłączona do wejścia.
- Wybierz odpowiedni tryb wyzwalania (Auto dla sygnałów okresowych, Normal dla nieokresowych).
Parametry w praktyce
- Pasmo analogowe (110MHz)
- Maksymalna częstotliwość sygnału, którą oscyloskop może poprawnie zmierzyć.
- Szybkość próbkowania (500M)
- Liczba próbek na sekundę; im wyższa, tym dokładniejszy obraz przebiegu.
- Impedancja wejściowa (1MΩ)
- Standardowa rezystancja wejściowa, minimalizująca wpływ oscyloskopu na mierzony układ.
Ilustracje i schematy
- Panel przycisków: Służy do sterowania funkcjami (AUTO, MENU, SAVE, itp.) oraz regulacji parametrów.
- Menu ekranowe: Pozwala na konfigurację trybów wyzwalania, sprzężenia i kalibracji.
- Wykres pomiarowy: Przedstawia przebieg sygnału w czasie z naniesionymi kursorami pomiarowymi.
Zgodność modelu
- Do pomiarów napięć powyżej 40V wymagane jest użycie sondy w trybie 10X.
- Nie używaj szybkich ładowarek do telefonów, jeśli ich napięcie wyjściowe przekracza 7V.
