Instrukcja obsługi sond i czujników prądu AEMC

Kompletny przewodnik użytkownika dla sond i czujników prądu AEMC. Instrukcja zawiera procedury podłączania, zasady bezpieczeństwa, specyfikacje techniczne oraz wskazówki dotyczące konserwacji dla serii 193, MN, MR, SR oraz SL261.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sondy i czujniki prądu AEMC służą do bezinwazyjnego pomiaru prądu. Należy je podłączać do kompatybilnych analizatorów mocy AEMC, zwracając uwagę na kierunek przepływu prądu (strzałka na obudowie) oraz kategorię pomiarową (CAT). str. 4, 17

Najważniejsze czynności

  • Podłączanie sondy str. 17, 18
  • Zerowanie (modele E94, SL261) str. 17, 19

Problemy i rozwiązania

Wskaźnik OL pozostaje włączony (E94)

Zerowanie nie powiodło się; upewnij się, że cęgi są zamknięte i nie obejmują przewodu.

str. 19

Konserwacja i reset

  • Wymiana baterii (MR193-BK, SL261) str. 23

Dane techniczne

Parametr Wartość Znaczenie Strony
Temperatura pracy -10 do 55 °C Zakres temperatur otoczenia dla poprawnej pracy. str. 21

Gdzie szukać w PDF

  • Opis modeli str. 8, 16
  • Instrukcja obsługi str. 17, 19
  • Specyfikacje str. 20, 22
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy szerokiej gamy sond i czujników prądu firmy AEMC, przeznaczonych do współpracy z analizatorami mocy i rejestratorami energii. Kluczowe aspekty użytkowania obejmują:

  • Bezpieczeństwo: Przed użyciem należy sprawdzić integralność izolacji przewodów i obudowy. Nie używać sondy, jeśli obudowa jest uszkodzona lub otwarta.
  • Podłączanie: Zawsze podłączaj sondy zgodnie z kierunkiem przepływu prądu wskazanym przez strzałkę na obudowie (w stronę obciążenia).
  • Kompatybilność: Sondy są kompatybilne wyłącznie z określonymi analizatorami mocy AEMC.
  • Konserwacja: Regularne czyszczenie szczęk jest niezbędne dla dokładności pomiarów.

Opis urządzeń

Instrukcja obejmuje następujące modele:

Budowa czujnika AmpFlex
Budowa czujnika AmpFlex

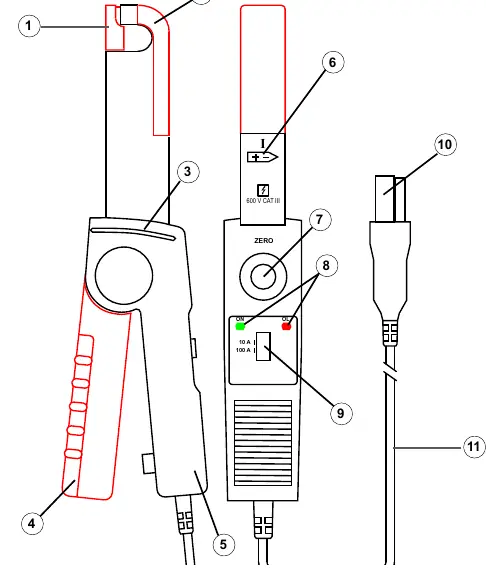

Budowa sondy E94
Budowa sondy E94
Budowa sond MN93-BK i MN193-BK
Budowa sond MN93-BK i MN193-BK
Budowa sondy MR193-BK
Budowa sondy MR193-BK
Budowa sondy SL261
Budowa sondy SL261
  • AmpFlex (193-24-BK, 193-36-BK, 196A-24-BK): Elastyczne czujniki prądu.
  • MiniFlex (MA193-BK, MA194-BK): Elastyczne czujniki prądu o mniejszej średnicy.
  • Sondy AC/DC (E94, SL261): Wymagają zerowania przed pomiarem.
  • Sondy AC (MN93-BK, MN94, MN193-BK, MR193-BK, SR193-BK): Standardowe cęgi prądowe.

Obsługa i podłączanie

Procedura podłączania sondy:

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
  1. Podłącz sondę do odpowiednich zacisków prądowych analizatora.
  2. W przypadku pomiarów trójfazowych użyj kolorowych znaczników, aby dopasować fazy.
  3. W modelach z cęgami (np. MN, MR, SR) naciśnij dźwignię otwierania szczęk, obejmij przewód i upewnij się, że szczęki są całkowicie zamknięte.
  4. W modelach elastycznych (AmpFlex, MiniFlex) otwórz złącze, obejmij przewód i zamknij złącze do kliknięcia.
  5. W modelach E94 i SL261 przed pomiarem należy wykonać zerowanie (zobacz sekcję 3.4 i 3.1).

Konserwacja i czyszczenie

Aby zapewnić długą żywotność urządzenia:

  • Czyszczenie: Używaj miękkiej szmatki zwilżonej wodą z mydłem. Nie używaj alkoholu, rozpuszczalników ani węglowodorów. Nie spryskuj urządzenia bezpośrednio wodą.
  • Wymiana baterii (modele MR193-BK, SL261): Odłącz sondę, odkręć śruby pokrywy komory baterii, wymień baterię na nową, zachowując polaryzację, a następnie przykręć pokrywę.

Dane techniczne

Szczegółowe parametry elektryczne, mechaniczne i środowiskowe (takie jak zakresy pomiarowe, wymiary, waga i stopień ochrony IP) znajdują się w sekcji 4 instrukcji. Należy pamiętać, że zakresy pomiarowe mogą różnić się w zależności od podłączonego instrumentu.

Praktyczna pomoc

Typowe problemy

Wskaźnik OL pozostaje włączony (model E94)

Zerowanie nie powiodło się. Upewnij się, że cęgi nie obejmują żadnego przewodu i są poprawnie zamknięte, a następnie spróbuj ponownie.

Brak odczytu lub błędne wskazania

Sprawdź, czy sonda jest poprawnie podłączona do analizatora oraz czy strzałka kierunku prądu na sondzie wskazuje w stronę obciążenia.

Przed użyciem

  • Sprawdź stan izolacji przewodów i obudowy sondy.
  • Upewnij się, że szczęki lub złącza są czyste.
  • Sprawdź, czy kategoria pomiarowa (CAT) sondy jest odpowiednia dla instalacji.
  • W przypadku modeli z baterią, sprawdź jej stan naładowania.
  • Upewnij się, że sonda jest kompatybilna z używanym analizatorem mocy.

Ilustracje i schematy

  • Schematy w instrukcji pokazują budowę poszczególnych sond, w tym dźwignie otwierania szczęk, złącza wejściowe oraz przyciski zerowania.
  • Rysunki operacyjne ilustrują sposób poprawnego obejmowania przewodu przez cęgi lub czujniki elastyczne.

Zgodność modelu

  • Sondy są kompatybilne tylko z analizatorami mocy AEMC.
  • Szczegółowe informacje o kompatybilności z konkretnymi modelami analizatorów znajdują się w tabeli w sekcji 4.1.
