Przewodnik po akcesoriach do analizatorów jakości energii Fluke serii 173X, 174X i 177X
Kompletny przewodnik po akcesoriach do analizatorów jakości energii i rejestratorów energii Fluke serii 173X, 174X oraz 177X. Sprawdź kompatybilność przewodów, sond, cęgów prądowych, zasilaczy i futerałów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o akcesoriach

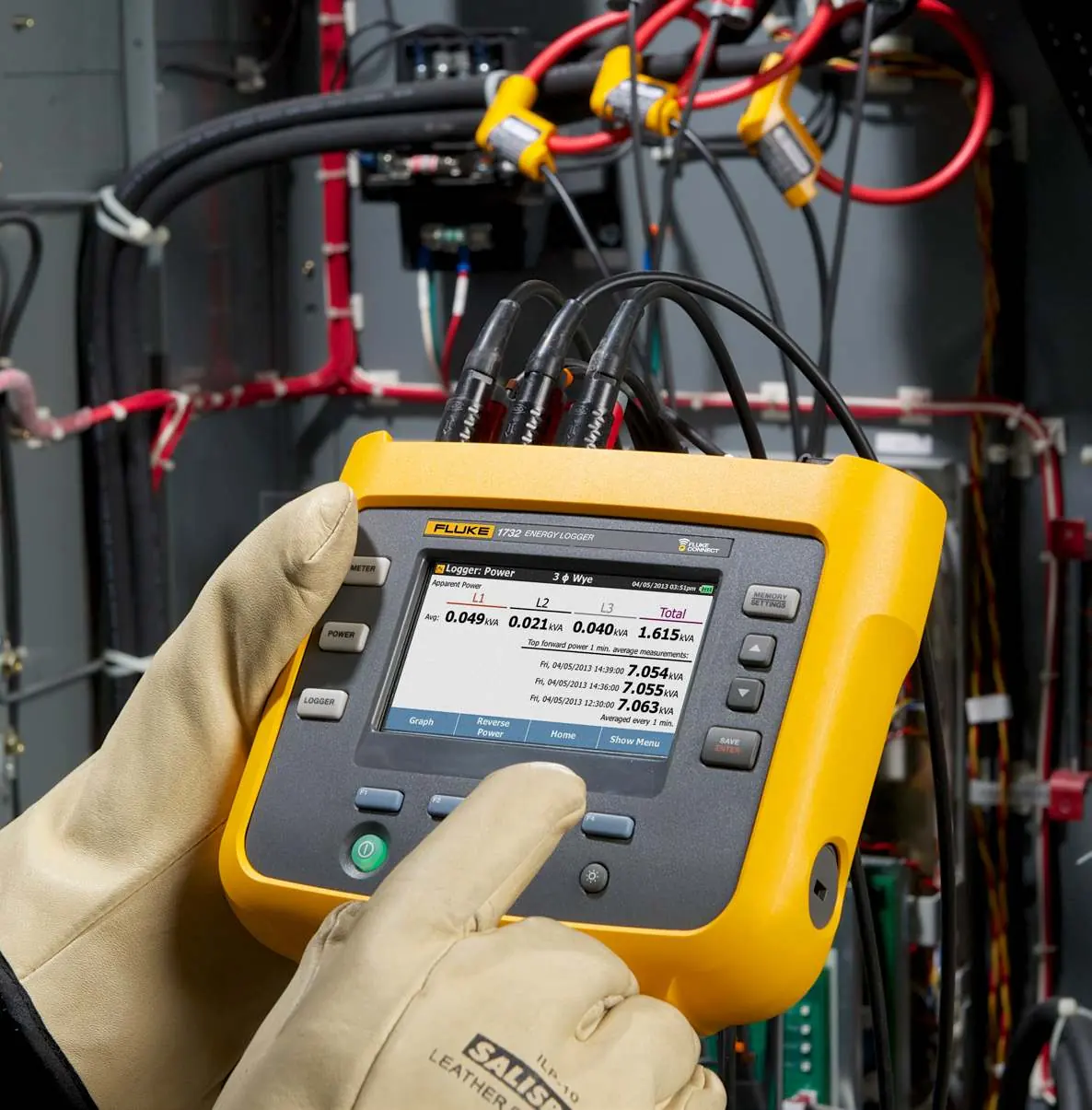

Niniejszy dokument stanowi przewodnik po akcesoriach przeznaczonych do analizatorów jakości energii i rejestratorów energii Fluke serii 173X, 174X oraz 177X. Zawiera zestawienie kompatybilnych przewodów, sond, cęgów prądowych, adapterów oraz akcesoriów zasilających i transportowych.
Testy przewodów i sond
W ofercie znajdują się różnorodne zestawy przewodów pomiarowych i sond:
- Trójfazowe przewody napięciowe: Dostępne w wersjach 2m i 5m, z wtykami bezpieczeństwa 4mm, zgodne z CAT IV 600V / CAT III 1000V.
- Przewody typu Stacking/Non-Stacking: Niebieskie przewody testowe o długościach 0.18m i 2m.
- Sondy: Zestawy sond z wbudowanymi bezpiecznikami (FTPL-1, FTP17XXPQ) oraz sondy magnetyczne (MP1-MAGNET PROBE) ułatwiające mocowanie w szafach sterowniczych.
- Zaciski: Szeroki wybór krokodylków (Bucktooth, Large Alligator, Retractable) oraz sond do bloków zaciskowych (AC288).
Cęgi prądowe
Dostępne są dwa główne typy cęgów:
- Elastyczne cęgi prądowe (iFlex): Idealne do ciasnych przestrzeni. Dostępne w długościach od 12 do 36 cali oraz zakresach prądowych 1500A, 3000A i 6000A. Wersje IP65 wymagają podłączenia do urządzeń serii 174X.
- Sztywne cęgi prądowe: Przeznaczone do różnych zakresów pomiarowych, od 5A (i5s) do 3000A (i3000s). Niektóre modele (np. 80i-2010s, i30s, i310s, 80i-110s) obsługują pomiary DC wyłącznie na urządzeniach serii 177X.
Adaptery, zasilanie i futerały
Dokument wymienia również:
- Adaptery: BNC Clamp Adapter (1V i 2.8V), Auxiliary Input Adapter (0-10V DC lub 0-1000V DC).
- Łączność: Adaptery Wi-Fi/BLE oraz moduły LTE dla serii 177X.
- Zasilanie: Zapasowe akumulatory (Li-Ion), zasilacze sieciowe oraz przewody DC.
- Transport: Miękkie i twarde futerały (C177X, C1777, C17XX) oraz wieszaki magnetyczne.
Kompatybilność urządzeń
W przewodniku użyto następujących oznaczeń serii:
- 173X: 1732, 1734, 1736, 1738
- 174X: 1742, 1746, 1748

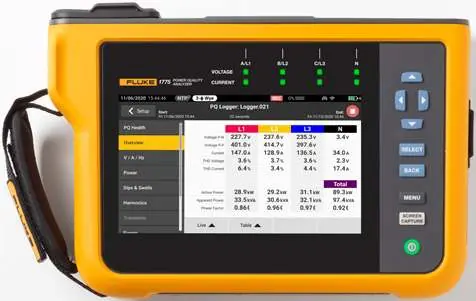

- 177X: 1773, 1775, 1777
Praktyczna pomoc
Typowe problemy
Brak możliwości pomiaru DC
Pomiary DC są obsługiwane tylko przez urządzenia serii 177X przy użyciu odpowiednich cęgów (np. 80i-2010s, i30s, i310s, 80i-110s).
Brak ochrony IP65 przy użyciu elastycznych cęgów
Ochrona IP65 dla cęgów iFlex jest uzyskiwana tylko po podłączeniu do urządzeń serii 174X.
Przed użyciem
- Sprawdź, czy akcesorium jest kompatybilne z Twoim modelem (173X, 174X lub 177X).
- Upewnij się, że kategoria pomiarowa (CAT) akcesorium odpowiada środowisku pracy.
- Zweryfikuj zakres prądowy cęgów przed rozpoczęciem pomiaru.
- Sprawdź, czy wymagana jest aktualizacja oprogramowania układowego (firmware) dla używanego adaptera.
Parametry w praktyce
- CAT IV 600V / CAT III 1000V
- Klasyfikacja bezpieczeństwa określająca maksymalne napięcie i kategorię przepięciową, w jakiej przewody mogą być bezpiecznie używane.
- Max Conductor Diameter
- Maksymalna średnica przewodu, który można objąć cęgami prądowymi.
Zgodność modelu
- 173X odnosi się do modeli: 1732, 1734, 1736, 1738.
- 174X odnosi się do modeli: 1742, 1746, 1748.
- 177X odnosi się do modeli: 1773, 1775, 1777.
