Instrukcja obsługi rejestratora wideo AJAX NVR
Poznaj funkcje i sposób instalacji rejestratora wideo AJAX NVR. Dowiedz się, jak podłączyć kamery, skonfigurować system i zarządzać nagraniami wideo.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- AJAX NVR to rejestrator wideo obsługujący do 8 lub 16 kanałów w rozdzielczości 4K. Wspiera kamery ONVIF, wykorzystuje technologię JetSparrow do transmisji danych i wymaga dysku twardego SATA 3.5" (do 16 TB). str. 1, 2
Najważniejsze czynności
- Instalacja urządzenia str. 2
- Konfiguracja systemu str. 2
Pierwsze uruchomienie
- Podłącz zasilanie i kabel Ethernet, a następnie skonfiguruj urządzenie za pomocą aplikacji Ajax, skanując kod QR. str. 2
Konserwacja i reset
- Monitorowanie stanu urządzenia, w tym statusów dysku twardego, odbywa się w czasie rzeczywistym za pomocą aplikacji Ajax. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 110–240 V~, 50/60 Hz | Standardowe zasilanie sieciowe | str. 2 |
| Pojemność HDD | do 16 TB | Maksymalna obsługiwana pojemność dysku SATA 3.5" | str. 2 |
Gdzie szukać w PDF
- Opis działania i funkcje str. 1
- Instalacja i dane techniczne str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

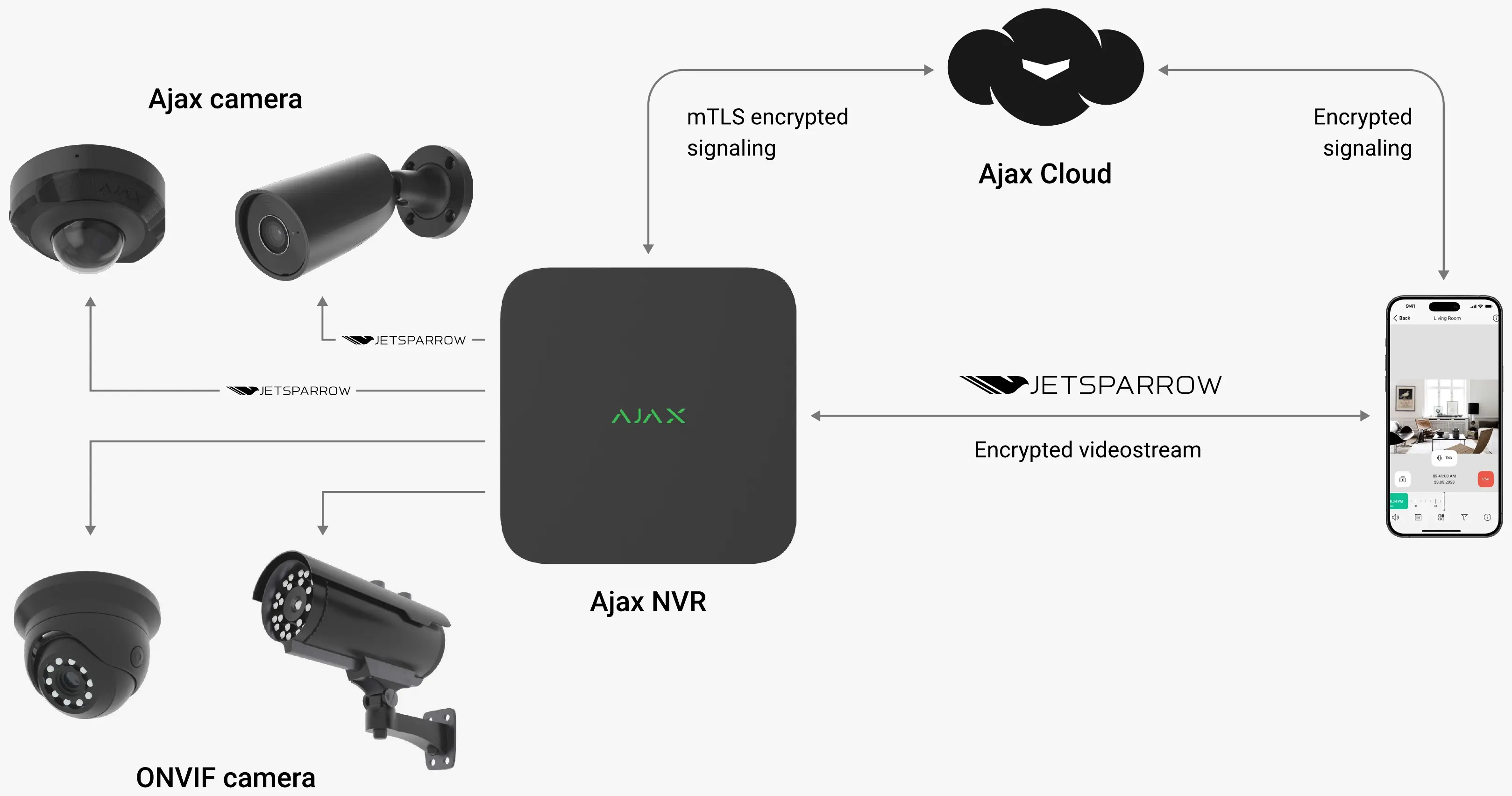

Rejestrator wideo AJAX NVR umożliwia obsługę kamer IP innych producentów w ramach systemu Ajax. Urządzenie występuje w dwóch wersjach: 8-kanałowej oraz 16-kanałowej, obsługując rozdzielczość do 4K. Wykorzystuje autorską technologię JetSparrow do szybkiej transmisji danych wideo typu peer-to-peer oraz chmurę Ajax do przesyłania zdarzeń systemowych.
Opis urządzenia i instalacja
Urządzenie posiada wbudowany zasilacz oraz port Ethernet. Montaż odbywa się za pomocą panelu SmartBracket, co zapewnia szybką i bezpieczną instalację. Na obudowie znajduje się przycisk antysabotażowy (tamper), który powiadamia o próbie demontażu.
- Montaż: Użyj panelu SmartBracket do zamocowania urządzenia.
- Połączenie: Podłącz urządzenie do sieci za pomocą kabla Ethernet.
- Konfiguracja: Połączenie z systemem odbywa się poprzez zeskanowanie kodu QR w aplikacji Ajax.
- Dysk twardy: Urządzenie obsługuje dyski twarde SATA 3.5" o pojemności do 16 TB.
Konfiguracja i obsługa
System zarządza nagraniami w sposób płynny, oferując:
- Strumieniowanie peer-to-peer i podgląd na żywo.
- Szybką nawigację po archiwum z filtrami i kalendarzem.
- Eksport klipów wideo za pomocą kilku kliknięć.
- Synchronizację kamer z trybami ochrony systemu.
Bezpieczeństwo i prywatność
AJAX NVR zapewnia wysoki poziom bezpieczeństwa poprzez:
- Szyfrowanie strumienia wideo za pomocą TLS.
- Uwierzytelnianie mTLS między chmurą Ajax a rejestratorem.
- Zabezpieczenie konta kodami dostępu, biometrią i uwierzytelnianiem dwuskładnikowym.
- Zgodność ze standardem NDAA.
Dane techniczne
Urządzenie jest przeznaczone do pracy wewnątrz pomieszczeń (klasa ochrony IP20) w temperaturze od 0°C do +40°C. Pobiera zasilanie z sieci 110–240 V~, 50/60 Hz.
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
Brak połączenia z kamerami
Upewnij się, że kamery są zgodne z protokołem ONVIF i znajdują się w tej samej sieci lokalnej.
Brak nagrań na dysku
Sprawdź, czy dysk twardy SATA 3.5" został poprawnie zainstalowany i czy jego pojemność nie przekracza 16 TB.
Przed użyciem
- Przygotuj dysk twardy SATA 3.5" (do 16 TB).
- Upewnij się, że masz stabilne połączenie internetowe (Ethernet).
- Pobierz i zainstaluj aplikację Ajax na smartfonie.
- Sprawdź, czy zasilanie sieciowe jest zgodne z zakresem 110–240 V.
Parametry w praktyce
- Klasa ochrony IP20
- Urządzenie chronione przed ciałami stałymi powyżej 12.5 mm, brak ochrony przed wodą.
Ilustracje i schematy

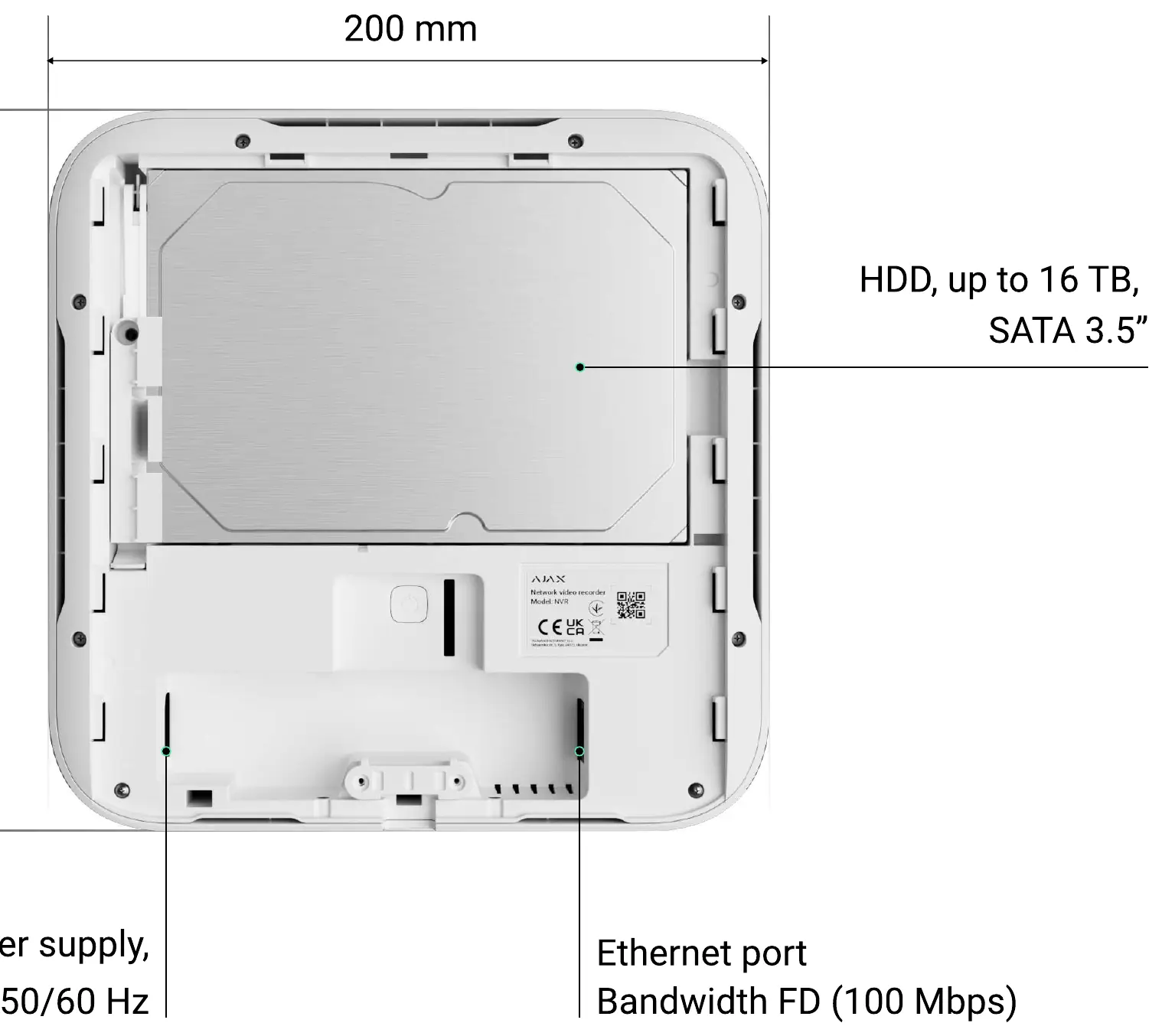

- Panel tylny zawiera port Ethernet oraz miejsce na dysk twardy SATA 3.5".
- Przycisk Tamper znajduje się na spodzie obudowy, wykrywając próby demontażu urządzenia.
Zgodność modelu
- Współpracuje ze wszystkimi hubami Ajax.
- W jednym systemie Ajax można dodać do 14 rejestratorów NVR.
