Instrukcja montażu zasilacza AJAX 6V PSU dla Hub 2/Hub 2 Plus

Kompletny przewodnik instalacji zasilacza 6V PSU dla centrali Ajax Hub 2 i Hub 2 Plus. Dowiedz się, jak bezpiecznie wymienić moduł zasilania, podłączyć źródło 6V/12V DC oraz sprawdzić parametry techniczne urządzenia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Zasilacz 6V PSU służy do zasilania centrali Ajax Hub 2 i Hub 2 Plus z zewnętrznych źródeł 6V lub 12V DC, zastępując standardowy zasilacz sieciowy. str. 1

Najważniejsze czynności

  • Demontaż urządzenia z panelu SmartBracket str. 2
  • Wymiana modułu zasilania str. 3, 4

Pierwsze uruchomienie

  • Włącz źródło zasilania 6V, a następnie włącz urządzenie przyciskiem zasilania (2 sekundy). str. 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Brak zasilania po instalacji

Sprawdź polaryzację przewodów (jeśli używasz adaptera terminala). Jeśli problem nadal występuje, skontaktuj się z serwisem.

str. 6

Konserwacja i reset

  • Urządzenie nie wymaga konserwacji technicznej. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Input voltage 4.2-10 V DC Zakres napięcia wejściowego str. 6
Output voltage 4.8 V DC ± 5% Napięcie wyjściowe str. 6

Gdzie szukać w PDF

  • Instalacja str. 1, 2, 3, 4
  • Dane techniczne str. 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (4) Pokaż mniej

Najważniejsze informacje

Zasilacz 6V PSU jest przeznaczony do centrali Ajax Hub 2 oraz Hub 2 Plus. Pozwala na zasilanie urządzenia z zewnętrznych źródeł prądu stałego (DC) o napięciu 6V lub 12V, zastępując standardowy zasilacz sieciowy 110/230V.

Bezpieczeństwo

  • Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka.
  • Przed przystąpieniem do prac należy odłączyć urządzenie od zasilania sieciowego.
  • Po odłączeniu zasilania należy odczekać 5 minut, aby kondensatory się rozładowały.
  • Nigdy nie demontuj urządzenia, gdy jest pod napięciem.

Proces instalacji

Demontaż urządzenia z panelu montażowego
Demontaż urządzenia z panelu montażowego
Odkręcanie śrub tylnej pokrywy
Odkręcanie śrub tylnej pokrywy

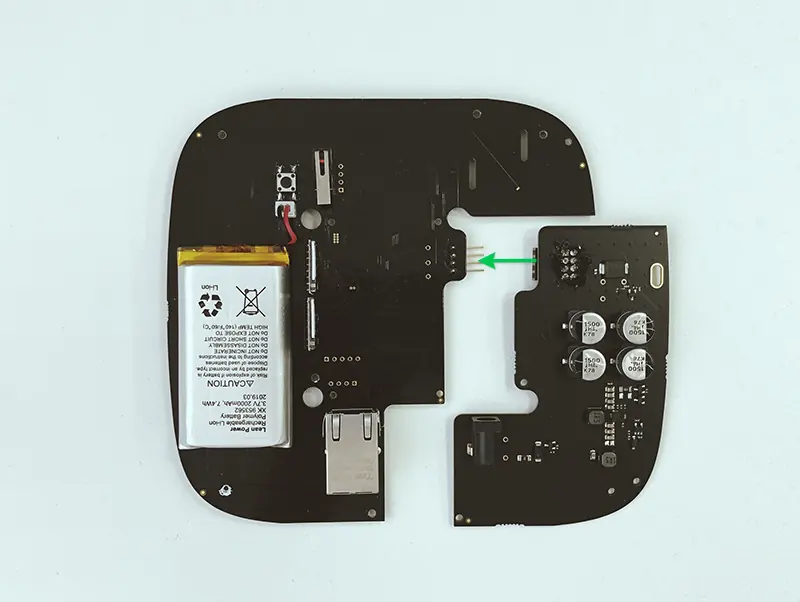

Podłączanie zasilacza do płyty głównej
Podłączanie zasilacza do płyty głównej

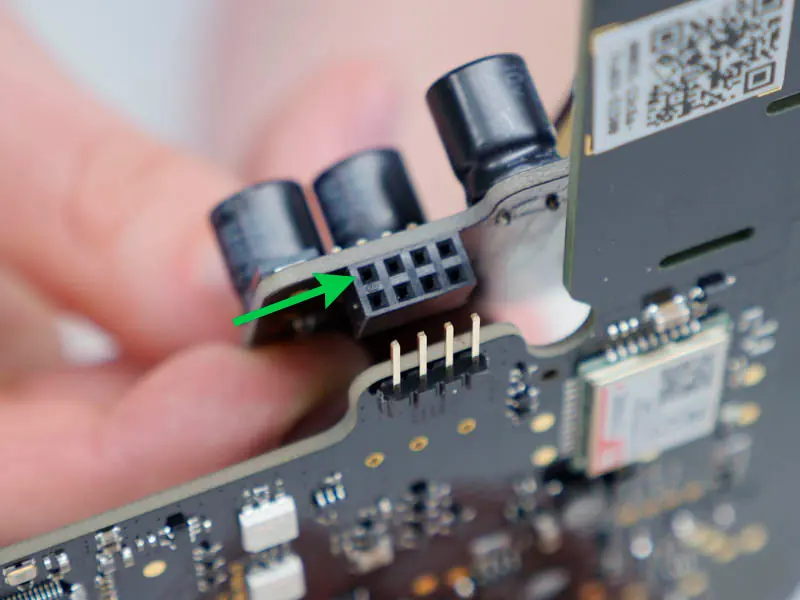

Szczegół złącza płytki
Szczegół złącza płytki
  1. Odkręć śruby i zdejmij urządzenie z panelu montażowego SmartBracket, przesuwając je w dół.
  2. Wyłącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
  3. Odłącz kable zasilania i Ethernet.
  4. Odkręć cztery śruby tylnej pokrywy i zdejmij ją.
  5. Odkręć śruby mocujące płytki do obudowy urządzenia.
  6. Ostrożnie wyjmij obie płytki, utrzymując je w jednej płaszczyźnie. Nie rozłączaj ich – między płytkami znajduje się złącze, którego nie wolno uszkodzić.
  7. Odłącz zasilacz (mniejszą płytkę) od płyty głównej.
  8. Podłącz 6V PSU do płyty głównej za pomocą ośmiopinowego złącza. Uważaj, aby nie wygiąć anten.
  9. Złóż płytki i obudowę, a następnie dokręć śruby. Upewnij się, że bateria i kable nie są przyciśnięte.
  10. Podłącz kable zasilania i Ethernet.
  11. Włącz źródło zasilania 6V.
  12. Włącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
  13. Zamknij i zabezpiecz panel montażowy SmartBracket.

Dane techniczne

  • Kompatybilność: Hub 2 i Hub 2 Plus
  • Napięcie wejściowe: 4.2-10 V DC
  • Napięcie wyjściowe: 4.8 V DC ± 5%
  • Zakres temperatur: od -10°C do +40°C
  • Wymiary: 98 x 70 x 17 mm
  • Waga: 26 g

Informacje o producencie

Ajax Systems

Profil marki

Praktyczna pomoc

Typowe problemy

Brak zasilania po instalacji

Sprawdź polaryzację przewodów (jeśli używasz adaptera terminala). Jeśli problem nadal występuje, skontaktuj się z serwisem.

Przed użyciem

  • Odłącz urządzenie od sieci elektrycznej.
  • Odczekaj 5 minut na rozładowanie kondensatorów.
  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Sprawdź, czy bateria i kable nie są przyciśnięte podczas montażu.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Input voltage
4.2-10 V DC (zakres napięcia wejściowego)
Output voltage
4.8 V DC (napięcie wyjściowe)
Max input current
2.2 A przy 4.2 V (maksymalny prąd wejściowy)

Ilustracje i schematy

  • Płytki należy łączyć za pomocą ośmiopinowego złącza.
  • Kontakty płytki powinny być wpięte w dolny rząd złącza (najbliżej płytki).

Zgodność modelu

  • Zasilacz jest kompatybilny wyłącznie z Hub 2 i Hub 2 Plus.
