Instrukcja obsługi zasilacza Antec TruePower Quattro 1200-Watt
Szybki przewodnik po zasilaczu Antec TruePower Quattro 1200-Watt. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć kable modularne oraz zrozumieć specyfikację techniczną i zabezpieczenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz Antec TruePower Quattro 1200-Watt to jednostka o wysokiej wydajności, przeznaczona do zaawansowanych stacji roboczych i serwerów. Urządzenie posiada certyfikat 80 PLUS Silver, co gwarantuje wysoką sprawność energetyczną. Zasilacz wykorzystuje system hybrydowego zarządzania kablami oraz sześć niezależnych linii +12V, co zapewnia stabilność zasilania nawet przy dużym obciążeniu.
Instalacja
- Montaż w obudowie: Umieść zasilacz TPQ-1200 w obudowie komputera i przykręć go za pomocą czterech dołączonych śrub.
- Zasilanie płyty głównej: Podłącz 24-pinowe główne złącze zasilania do odpowiedniego gniazda na płycie głównej.
- Zasilanie procesora: Podłącz 8-pinowe lub 4-pinowe złącze ATX12V do płyty głównej. Jeśli płyta posiada 8-pinowe gniazdo z osłoną, należy ją usunąć przed podłączeniem.
- Podłączenie kabli modularnych: Podłącz niezbędne kable z zestawu do gniazd na tylnym panelu zasilacza. W przypadku użycia dodatkowego kabla PCI-E, należy go wpiąć do czerwonego gniazda.
- Zasilanie sieciowe: Podłącz kabel zasilający AC do gniazda w zasilaczu. Używaj wyłącznie kabla o wysokiej wytrzymałości dostarczonego w zestawie.
Zarządzanie kablami
Zasilacz korzysta z systemu Advanced Hybrid Cable Management. Najważniejsze kable są podłączone na stałe, natomiast dodatkowe przewody można podłączyć do gniazd modularnych na tylnej części obudowy zasilacza. Pozwala to na redukcję bałaganu wewnątrz obudowy i poprawę przepływu powietrza.
Zabezpieczenia
Urządzenie wyposażone jest w szereg zabezpieczeń przemysłowych: OCP (zabezpieczenie nadprądowe), OVP (zabezpieczenie nadnapięciowe), UVP (zabezpieczenie podnapięciowe) oraz SCP (zabezpieczenie przeciwzwarciowe). W przypadku wystąpienia awarii, zasilacz może przejść w stan ochrony (latch). Aby przywrócić działanie, należy usunąć przyczynę błędu i wyłączyć zasilanie.
Dane techniczne
Zasilacz oferuje moc ciągłą 1200W. Łączna moc wyjściowa dla linii +3.3V i +5V nie powinna przekraczać 170W. Urządzenie jest zgodne ze specyfikacjami ATX12V v2.3 oraz EPS12V v2.91.
Praktyczna pomoc
Typowe problemy
Zasilacz nie uruchamia się po awarii
Zasilacz mógł przejść w stan ochrony (latch). Wyłącz zasilanie całkowicie, usuń przyczynę błędu (np. zwarcie) i włącz zasilanie ponownie.
Brak bezpieczników
Urządzenie nie posiada bezpieczników wymiennych przez użytkownika. W przypadku awarii skontaktuj się z pomocą techniczną.
Przed użyciem
- Upewnij się, że używasz dołączonego kabla zasilającego o wysokiej wytrzymałości.
- Sprawdź, czy płyta główna wymaga 4-pinowego czy 8-pinowego złącza CPU.
- Upewnij się, że kable PCI-E są podłączone do odpowiednich gniazd (czerwone gniazdo dla dodatkowych kabli PCI-E).
- Sprawdź, czy wszystkie wymagane kable są poprawnie wpięte do zasilacza przed uruchomieniem.
Parametry w praktyce
- 80 PLUS Silver
- Certyfikat sprawności energetycznej (min. 85% przy szerokim zakresie obciążeń).
Ilustracje i schematy
- Schemat montażu pokazuje przykręcenie zasilacza do obudowy czterema śrubami.

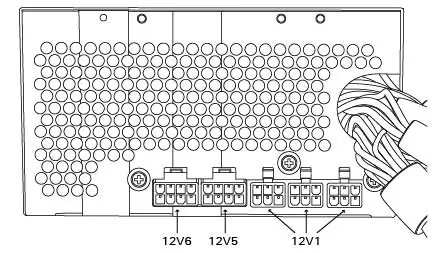

- Schemat podłączenia kabli wskazuje na użycie czerwonego gniazda dla dodatkowych kabli PCI-E.
Zgodność modelu
- Zgodny ze specyfikacjami ATX12V v2.3 oraz EPS12V v2.91.
- Certyfikat NVIDIA SLI-Ready dla wielu kart graficznych.
