Instrukcja obsługi testera ciężarkowego Ashcroft 1305D i pompy przenośnej 1327D
Kompletny przewodnik instalacji, obsługi i konserwacji testera ciężarkowego Ashcroft 1305D oraz pompy przenośnej 1327D. Dowiedz się, jak przygotować urządzenie, przeprowadzać testy ciśnieniowe, dbać o uszczelnienia i rozwiązywać typowe...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy testerów ciężarkowych Ashcroft serii 1305D oraz pomp przenośnych serii 1327D. Urządzenia te służą do precyzyjnego testowania, ustawiania i kalibracji urządzeń pomiarowych ciśnienia. Praca z urządzeniem wymaga przestrzegania zasad bezpieczeństwa zgodnie z normami ASME B40.1.
Opis urządzenia
Testery ciężarkowe 1305D to precyzyjne wzorce ciśnienia wykorzystujące masę odważników działającą na tłok o znanej powierzchni. Pompy przenośne 1327D służą jako standardy transferu ciśnienia. Oba urządzenia wyposażone są w dwustopniową pompę hydrauliczną, zawór wahadłowy (shuttle valve) do regulacji wzrostu ciśnienia oraz zawór przemieszczeniowy do precyzyjnej regulacji objętości płynu.
Instalacja i przygotowanie
- Miejsce pracy: Urządzenie wymaga stabilnego, wypoziomowanego podłoża. Należy zapewnić przestrzeń roboczą o wymiarach ok. 25 cm szerokości i 69 cm głębokości.
- Płyny robocze: Standardowe modele wymagają lekkich olejów maszynowych (np. SAE 20). Modele z oznaczeniem 'H' wymagają płynów hydraulicznych (np. Skydrol), a modele z oznaczeniem 'O' wymagają wody destylowanej z inhibitorem korozji.
- Montaż: Po wyjęciu z walizki należy zamontować odpowiednie rurki przyłączeniowe (dolne lub tylne) oraz napełnić zbiornik płynem roboczym.
Obsługa urządzenia
- Odpowietrzanie (Priming): Przed użyciem należy odpowietrzyć układ. Otwórz zawór spustowy, wyciągnij zawór wahadłowy i pompuj, aż płyn pojawi się w wylocie. Zamknij zawór spustowy i kontynuuj pompowanie, aż do usunięcia pęcherzyków powietrza.
- Wybór odważników: Dobierz odważniki zgodnie z wymaganym ciśnieniem testowym. Wartości ciśnienia są wybite na odważnikach.
- Przeprowadzanie testu: Umieść odważniki na platformie tłoka. Pompuj, aż tłok się uniesie. Podczas pomiaru należy delikatnie obracać odważnikami, aby zminimalizować tarcie tłoka.
- Zwalnianie ciśnienia: Po zakończeniu testu powoli obróć zawór spustowy w kierunku przeciwnym do ruchu wskazówek zegara.
Konserwacja i czyszczenie
Urządzenie wymaga okresowego czyszczenia, szczególnie jeśli płyn roboczy jest zanieczyszczony. Należy regularnie sprawdzać stan uszczelek O-ring i wymieniać je w razie potrzeby. W przypadku dłuższego nieużywania, tłok powinien być wyjęty i pokryty płynem hydraulicznym, aby zapobiec pracy na sucho.
Kontakt serwisowy
Ashcroft Inc., 250 East Main Street, Stratford, CT 06614, USA. Telefon: (203) 378-8281, Fax: (203) 385-0402, www.ashcroft.com, email: [email protected].
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Ciśnienie nie rośnie podczas pompowania
Sprawdź poziom płynu w zbiorniku, sprawdź szczelność uszczelek O-ring lub odpowietrz układ.
Płyta z odważnikami opada zbyt szybko
Może to oznaczać zużycie zespołu tłoka i cylindra. Wymień zespół na nowy.
Płyta z odważnikami nie obraca się płynnie
Zbyt gęsty olej. Przepłucz układ i użyj zalecanego oleju (SAE 10 lub 20).
Wyciek płynu przy połączeniach
Dokręć połączenia lub wymień uszczelki O-ring.
Przed użyciem
- Sprawdź poziom płynu w zbiorniku.
- Upewnij się, że urządzenie jest wypoziomowane (użyj poziomicy na platformie tłoka).
- Wybierz odpowiedni zestaw odważników dla zakresu ciśnienia.
- Sprawdź, czy wszystkie połączenia są szczelne.
- Odpowietrz układ przed rozpoczęciem testu.
Parametry w praktyce
- Dokładność (Accuracy)
- Dla testerów 1305D wynosi 0.1% odczytu.
- Płyn roboczy
- Wybór zależy od modelu: olej (standard), płyn hydrauliczny (H) lub woda destylowana (O).
- Maksymalne ciśnienie
- Do 10,000 psi (70,000 kPa).
Ilustracje i schematy

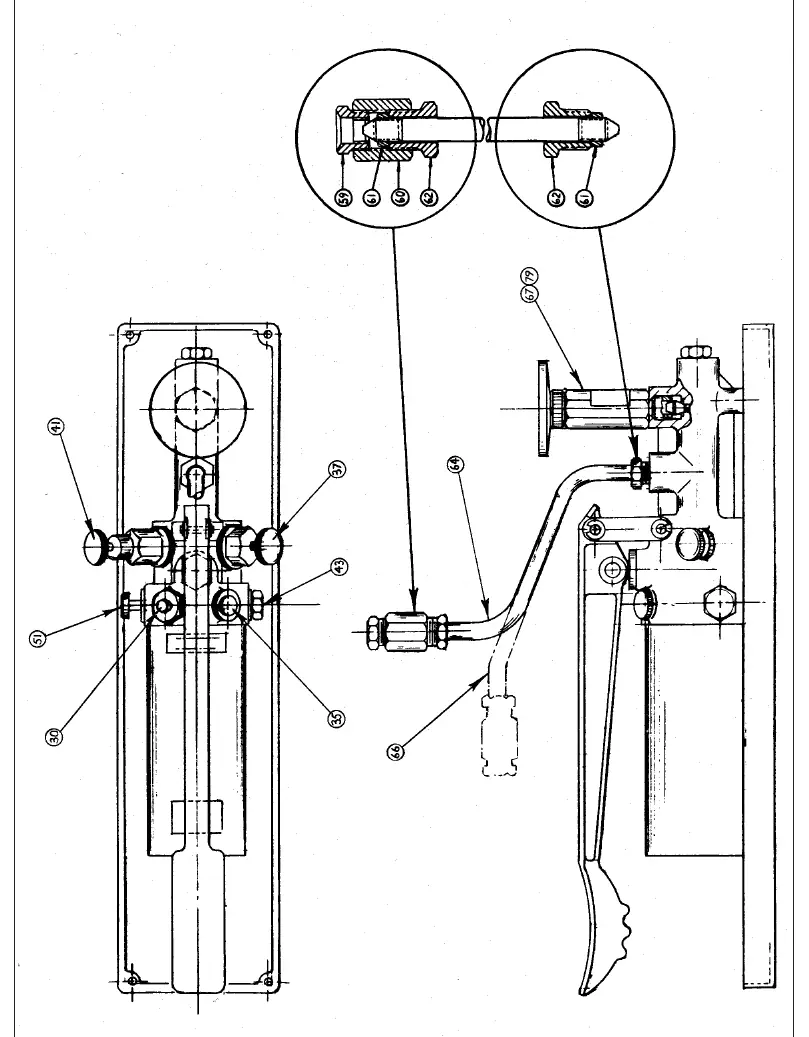

- Rysunek 2-1: Schemat testera 1305D z oznaczeniami zaworów i przyłączy.

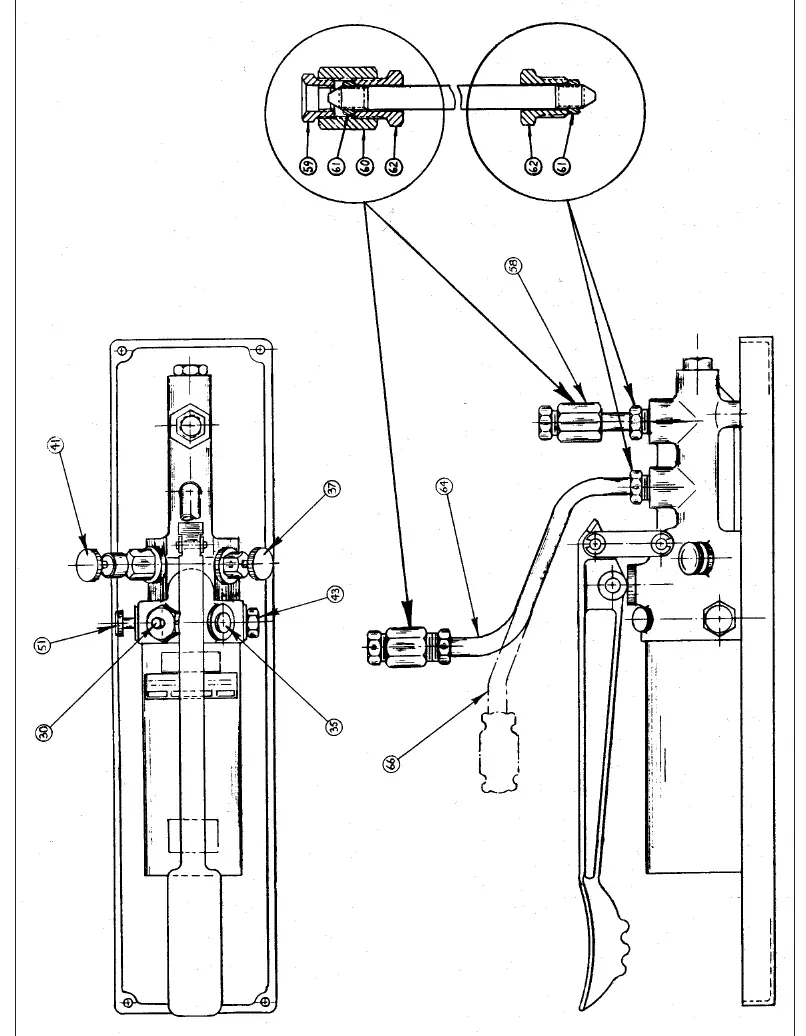

- Rysunek 2-2: Schemat pompy 1327D.

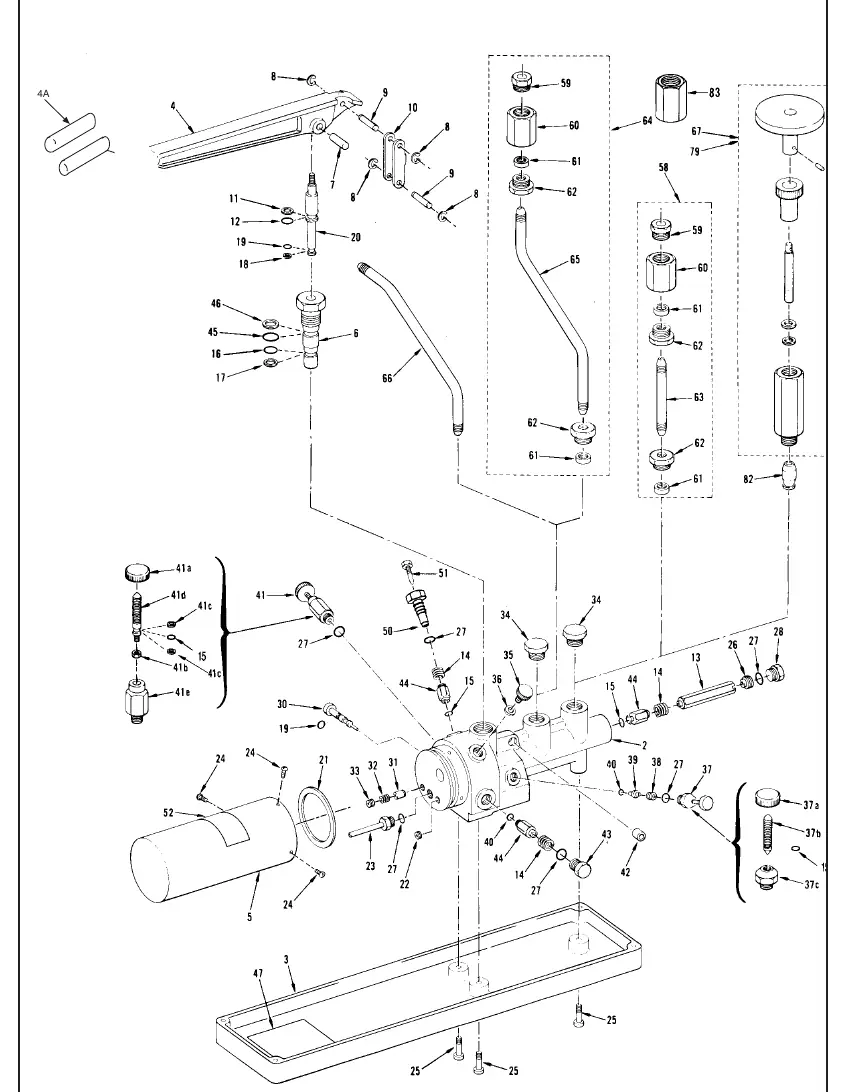

- Rysunek 5-1: Rozstrzelony widok części (Replacement Parts) ułatwiający identyfikację elementów.
Zgodność modelu
- Modele z literą 'H' w oznaczeniu wymagają płynów hydraulicznych (np. Skydrol).
- Modele z literą 'O' w oznaczeniu wymagają wody destylowanej z inhibitorem korozji.
- Standardowe modele (olejowe) nie mogą być używane z wodą.
