Instrukcja obsługi komory do utwardzania próbek cementu OFITE 120-20-A

Najważniejsze informacje z instrukcji

Komora do utwardzania próbek cementu OFITE 120-20-A służy do przygotowywania próbek cementu do testów wytrzymałości na ściskanie w warunkach symulujących temperaturę i ciśnienie panujące w otworze wiertniczym. Urządzenie automatycznie kontroluje temperaturę i ciśnienie zgodnie z wybranym profilem testowym.

Opis urządzenia

Cement wlewa się do specjalnych form, które umieszcza się w komorze testowej. Ciśnienie jest generowane przez pompę hydrauliczną napędzaną powietrzem. Temperatura i ciśnienie są sterowane za pomocą ekranu dotykowego. Po zakończeniu testu system chłodzenia obniża temperaturę komory.

Specyfikacja techniczna

• Maksymalna temperatura: 400°F (204°C)
• Maksymalne ciśnienie: 5,000 psi (34.5 MPa)
• Zasilanie: 220 V, 50/60 Hz, 30 A
• Zasilanie powietrzem: 100 - 120 psi (689 - 827 kPa)
• Zasilanie wodą chłodzącą: 40 psi (276 kPa)
• Zgodność: API Specification 10, ASTM Standard C-109

Instalacja

1. Wyjmij urządzenie z drewnianej skrzyni.
2. Upewnij się, że zawór PRESSURE RELEASE jest zamknięty (zgodnie z ruchem wskazówek zegara), a przełączniki są w pozycji OFF lub AUTO.
3. Podłącz źródło sprężonego powietrza lub azotu, zasilanie wodą oraz linię odpływową do portów 1/4" NPT z tyłu urządzenia.
4. Podłącz urządzenie do odpowiedniego gniazda elektrycznego. Opcjonalnie podłącz zasilacz UPS do portu zasilania awaryjnego.
5. Włącz główny wyłącznik zasilania (MAIN POWER).

Przygotowanie form

1. Pokryj wewnętrzne powierzchnie form i płyt smarem, aby ułatwić wyjmowanie próbek.
2. Przygotuj zaczyn cementowy zgodnie z API Specification 10.
3. Wlej zaczyn do form do połowy głębokości, a następnie ubij każdą próbkę 25 razy prętem do ubijania.
4. Wymieszaj pozostały zaczyn, aby wyeliminować segregację.
5. Napełnij formy do przepełnienia i ponownie ubij 25 razy.
6. Wyrównaj nadmiar zaczynu za pomocą prostej krawędzi.
7. Umieść nasmarowaną płytę przykrywającą na górze formy i oczyść zewnętrzną stronę formy.

Obsługa

Rozpoczęcie testu:

1. Odkręć pokrywę komory, umieść formę wewnątrz i upewnij się, że port termopary jest wyśrodkowany.
2. Nasmaruj pierścień uszczelniający i gwinty pokrywy.
3. Dokręć pokrywę ręcznie, a następnie dokręć 12 śrub ustalających w układzie krzyżowym, używając klucza dynamometrycznego (najpierw 90 inch-pounds, potem 180 inch-pounds).
4. Włóż termoparę i podłącz ją do urządzenia.
5. Ustaw przełącznik FILL/DRAIN CELL na FILL. Gdy woda wypłynie z połączenia termopary, dokręć złączkę.
6. Ustaw przełączniki HEAT, COOL i PUMP na AUTO.
7. Wprowadź parametry testu na ekranie Test Setup i naciśnij Start Test.

Zakończenie testu:

1. Po zakończeniu testu (lub po naciśnięciu Stop Test), ustaw HEAT na OFF i COOL na ON.
2. Gdy temperatura spadnie poniżej 180°F (80°C), ustaw PUMP na OFF.
3. Powoli otwórz zawór PRESSURE RELEASE (przeciwnie do ruchu wskazówek zegara), aby zredukować ciśnienie. Nie otwieraj, dopóki temperatura nie spadnie poniżej 200°F (93°C).
4. Ustaw FILL/DRAIN CELL na DRAIN, aby usunąć wodę.

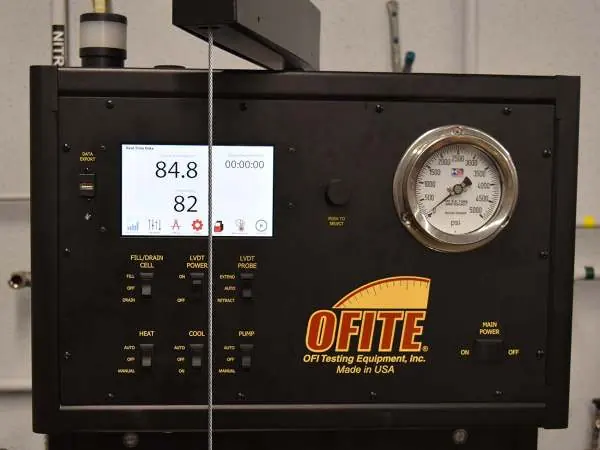

Panel sterowania

Panel zawiera przełączniki do sterowania kluczowymi funkcjami:

• FILL/DRAIN CELL: Napełnianie lub opróżnianie komory wodą.
• HEAT: Sterowanie grzaniem (AUTO/MANUAL/OFF).
• COOL: Sterowanie chłodzeniem (AUTO/MANUAL/OFF).
• PUMP: Sterowanie ciśnieniem (AUTO/MANUAL/OFF).
• LVDT: Sterowanie opcjonalnym modułem rozszerzeń.

Wyświetlacz i konfiguracja

Ekran dotykowy umożliwia dostęp do:

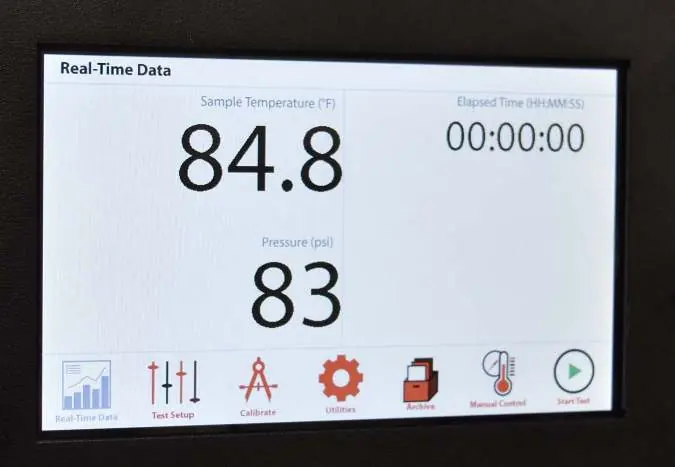

• Real-Time Data: Podgląd parametrów testu.

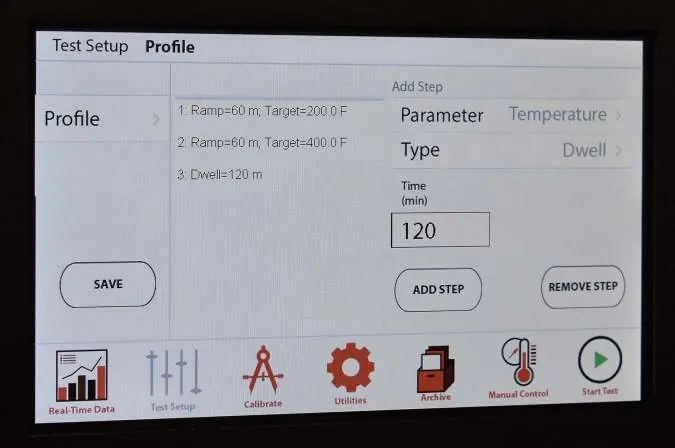

• Test Setup: Tworzenie profili testowych (Ramp, Step, Dwell).
• Calibrate: Kalibracja czujników ciśnienia i temperatury.
• Utilities: Ustawienia ogólne (jednostki, opcje automatycznego zatrzymania).
• Archive: Eksport danych testowych na USB (wymagany format FAT32).
• Manual Control: Ręczne ustawianie temperatury i ciśnienia.

Konserwacja

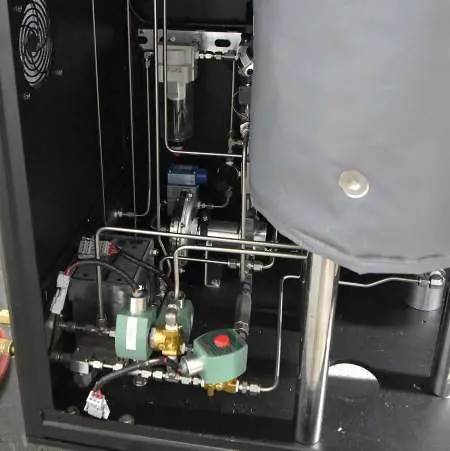

• Filtry: Czyść filtr wody co 3 miesiące. Opróżniaj filtr powietrza okresowo. Czyść filtr wylotowy co miesiąc.

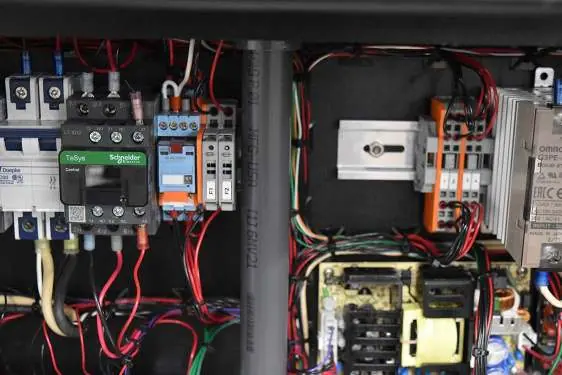

• Bezpieczniki: Dwa bezpieczniki 10 A chronią elektronikę. Dostęp po zdjęciu panelu za komorą testową.
• Zawór zwrotny: Jeśli jest brudny, może blokować przepływ wody/powietrza. Wymaga czyszczenia lub wymiany.

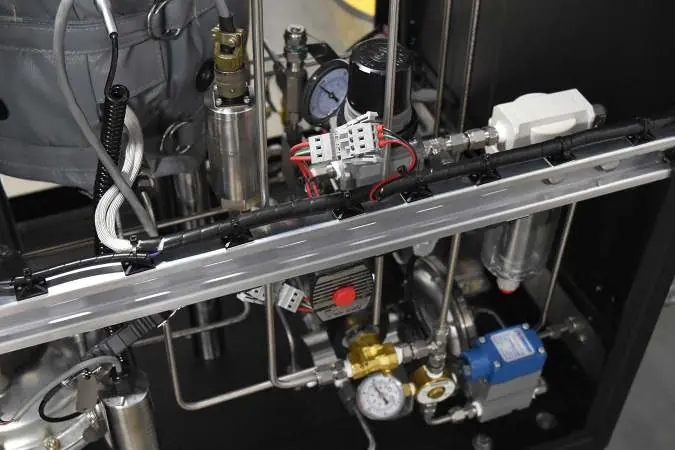

• Regulatory: Regulator pompy powinien być ustawiony na 80-100 psi, a regulator ciśnienia wstecznego na 70-80 psi.

Rozwiązywanie problemów

W przypadku problemów z zasilaniem sprawdź kabel i bezpieczniki. Jeśli urządzenie nie grzeje, upewnij się, że przełącznik HEAT nie jest w pozycji OFF. Jeśli ciśnienie nie osiąga wartości zadanej, sprawdź ustawienia regulatorów i czystość zaworu zwrotnego.
