Instrukcja obsługi konsystometru atmosferycznego OFITE 120-75

Najważniejsze informacje

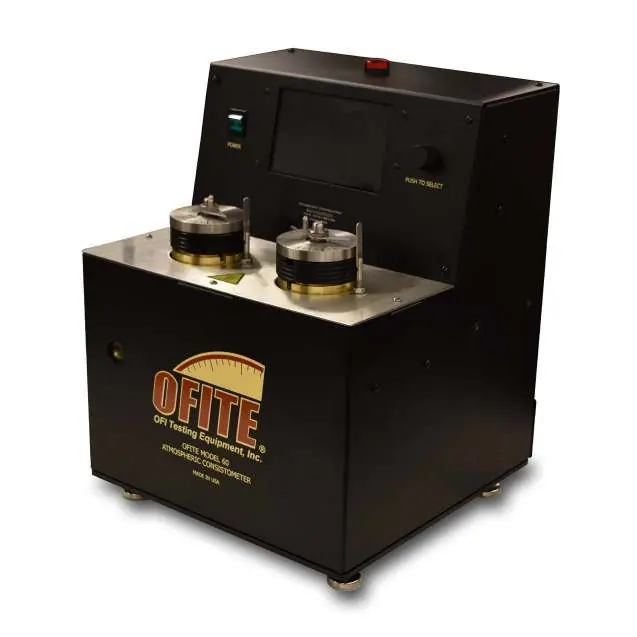

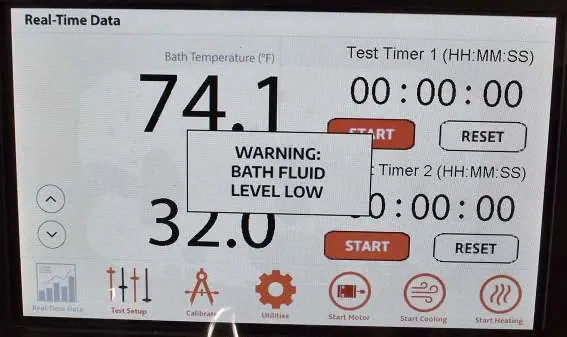

Konsystometr atmosferyczny OFITE Model 60 (seria 120-75) służy do kondycjonowania zaczynów cementowych zgodnie ze specyfikacją API 10. Urządzenie pozwala na określenie właściwości reologicznych i zawartości wolnej wody w zaczynie przed właściwym testem. Kluczowe jest przestrzeganie procedur bezpieczeństwa, w tym monitorowanie poziomu oleju w kąpieli oraz stanu pinów zabezpieczających.

Opis urządzenia

Urządzenie posiada dwa stanowiska testowe, w których zaczyn jest mieszany z prędkością 150 obr./min za pomocą łopatki. Temperatura jest kontrolowana przez mikroprocesor i wyświetlana na ekranie dotykowym. Konsystencja mierzona jest w jednostkach Bearden (Bc) poprzez pomiar ugięcia skalibrowanej sprężyny.

Instalacja

• Umieść urządzenie w pobliżu źródła wody i odpływu.
• Podłącz przewody zasilania chłodziwa (1/4" NPT) do źródła wody o ciśnieniu 40 PSI (275,8 kPa).
• Napełnij kąpiel około 2 galonami (ok. 7,5 l) oleju mineralnego, aż poziom na wzierniku osiągnie czerwoną kropkę. Nie przepełniaj kąpieli.
• Podłącz urządzenie do uziemionego i zabezpieczonego źródła zasilania elektrycznego.

Obsługa

1. Włącz urządzenie przełącznikiem Power.

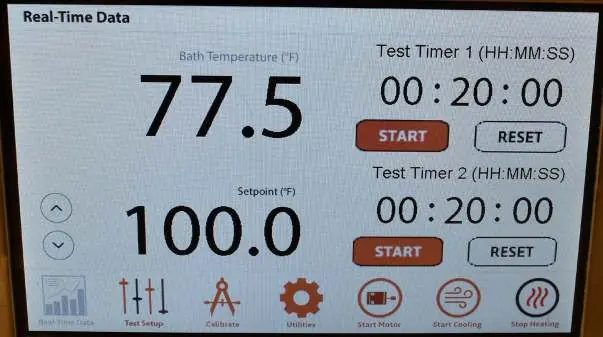

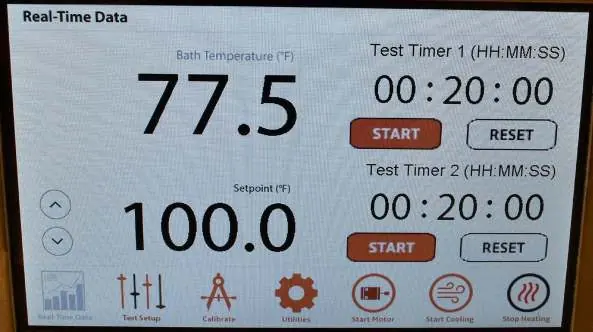

2. Ustaw temperaturę testową na ekranie dotykowym.
3. Przygotuj zaczyn cementowy zgodnie z API Spec 10 i wlej do pojemnika.
4. Włóż łopatkę do pojemnika, upewniając się, że końcówka weszła w otwór na dnie.
5. Załóż pokrywę, obracając ją zgodnie z ruchem wskazówek zegara, aż pin wału momentu obrotowego zazębi się ze szczeliną w wale łopatki.
6. Umieść pojemnik w kąpieli i zablokuj go pinami.
7. Uruchom silnik i ogrzewanie przyciskami na ekranie.
8. Ustaw odpowiedni czas na timerze i uruchom go.
9. Po zakończeniu testu wyłącz silnik i ogrzewanie, a włącz chłodzenie.

Kalibracja

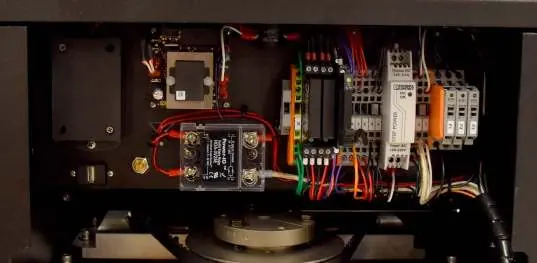

Kalibracja głowicy momentu obrotowego wymaga opcjonalnego zestawu kalibracyjnego (#120-75-30). Należy sprawdzić opory łopatki przed kalibracją. Kalibracja temperatury polega na porównaniu odczytu z ekranu z termometrem wzorcowym w temperaturze otoczenia oraz przy 190°F (88°C). Prędkość obrotową (150 obr./min ± 15) można regulować za pomocą potencjometru po otwarciu tylnego panelu.

Konserwacja

• Corocznie sprawdzaj stan paska napędowego i łożysk.
• Wymieniaj olej mineralny w kąpieli, jeśli zawiera zanieczyszczenia.
• Utrzymuj pojemniki i łopatki w czystości, usuwając resztki cementu.
• Piny zabezpieczające (Stop Pins) przy pojemnikach są zaprojektowane tak, aby pękać w przypadku zbyt gęstego zaczynu – w razie pęknięcia należy je wymienić przed kolejnym testem.
