Instrukcja obsługi testera przepuszczalności OFITE 171-193-6K

Kompletny przewodnik obsługi testera przepuszczalności OFITE 171-193-6K. Dowiedz się, jak przygotować urządzenie, przeprowadzić testy PPT i LCM, dbać o uszczelki oraz konserwować sprzęt.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Tester przepuszczalności OFITE 171-193-6K służy do przeprowadzania testów filtracji materiałów uszczelniających w warunkach wysokiego ciśnienia i temperatury. Urządzenie wymaga przygotowania komory z odpowiednimi uszczelkami (zależnie od temperatury) oraz użycia gazu (CO2 lub azot) do wywierania ciśnienia. str. 2, 3, 7, 17

Najważniejsze czynności

  • Przygotowanie uszczelek str. 6, 7
  • Montaż komory str. 12, 13
  • Rozpoczęcie testu str. 17

Pierwsze uruchomienie

  • Podłącz płaszcz grzewczy i rozgrzej go do temperatury o 10°F wyższej niż docelowa. str. 8, 11

Problemy i rozwiązania

Wyciek gazu przy regulatorze

Wymień regulator (nieszczelność gniazda lub pełzanie).

str. 23

Konserwacja i reset

  • Po zakończeniu testu wyczyść i osusz wszystkie elementy komory oraz odbiornika. str. 10, 19

Dane techniczne

Parametr Wartość Znaczenie Strony
Maksymalne ciśnienie 6000 PSI Maksymalne ciśnienie robocze komory. str. 2
Maksymalna temperatura 500°F Maksymalna temperatura pracy. str. 2

Gdzie szukać w PDF

  • Wstęp i specyfikacja str. 2
  • Komponenty str. 3, 4, 5
  • Bezpieczeństwo str. 6
  • Procedura testowa str. 8, 9, 10, 11
  • Diagramy str. 24, 25
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Odbiornik LCM (LCM Receiver) z filtrem i uszczelką. Strona 16 Schemat budowy testera przepuszczalności (Permeability Plugging Tester). Strona 25 Schemat budowy komory testowej (Test Cell). Strona 26

Najważniejsze informacje z instrukcji

Tester przepuszczalności (PPT) OFITE 171-193-6K to zmodyfikowana prasa filtracyjna HTHP, przeznaczona do testów filtracji materiałów uszczelniających w warunkach polowych lub laboratoryjnych. Urządzenie pozwala przewidzieć tworzenie się placka filtracyjnego w celu uszczelnienia wyczerpanych, podciśnieniowych interwałów.

Schemat budowy testera przepuszczalności (Permeability Plugging Tester).
Schemat budowy testera przepuszczalności (Permeability Plugging Tester).
  • Bezpieczeństwo: Urządzenie pracuje pod wysokim ciśnieniem (do 6000 PSI) i temperaturą (do 500°F). Nigdy nie przekraczaj maksymalnego ciśnienia roboczego.
  • Uszczelki: Używaj uszczelek Viton 75D (czarne) do testów do 400°F oraz Viton 90D (zielone) do testów do 500°F.
  • Media ciśnieniowe: Stosuj wyłącznie dwutlenek węgla (CO2) lub azot. Nie używaj tlenu, podtlenku azotu ani sprężonego powietrza.

Specyfikacja techniczna

  • Maksymalne ciśnienie: 6000 PSI (41.4 MPa)
  • Maksymalna temperatura: 500°F (260°C)
  • Grzałka: 800W
  • Waga: 61 lb (27.7 kg)
  • Wymiary: 15" × 25" × 42" (38.1 × 63.5 × 106.7 cm)

Przygotowanie do pracy

Przed rozpoczęciem testu należy:

  1. Podłączyć płaszcz grzewczy do zasilania i rozgrzać go do temperatury o 10°F (6°C) wyższej niż docelowa temperatura testu.
  2. Sprawdzić stan wszystkich uszczelek (O-ringów). Wymienić te, które wykazują ślady zużycia lub uszkodzeń.
  3. Nałożyć cienką warstwę smaru na wszystkie uszczelki.
  4. W przypadku testów PPT, namoczyć dysk ceramiczny w płynie bazowym przez co najmniej 10 minut.

Montaż komory (Cell Assembly)

Schemat budowy komory testowej (Test Cell).
Schemat budowy komory testowej (Test Cell).
  1. Ustawić korpus komory na stojaku końcem oznaczonym "IN" do góry.
  2. Umieścić uszczelkę na wewnętrznym kołnierzu komory oraz w rowku wokół nakrętki komory.
  3. Nałożyć pastę przeciwzatarciową na gwinty nakrętek.
  4. Wkręcić nakrętkę wlotową do korpusu komory.
  5. Umieścić komorę w płaszczu grzewczym, upewniając się, że jest prawidłowo osadzona.
  6. Zmontować tłok, umieszczając uszczelki w rowkach i dokręcając śrubę ustalającą na zaworze odpowietrzającym.

Procedura testowa

Procedura różni się w zależności od typu testu (PPT lub LCM):

Odbiornik LCM (LCM Receiver) z filtrem i uszczelką.
Odbiornik LCM (LCM Receiver) z filtrem i uszczelką.
  • Testy LCM: Wymagają użycia dysków szczelinowych. Należy napełnić komorę płynem testowym (maks. 250 ml) i pompować, aż poziom płynu zrówna się z kołnierzem uszczelki.
  • Testy PPT: Wymagają użycia dysków ceramicznych. Należy napełnić komorę płynem testowym, a następnie zamontować odbiornik ciśnienia wstecznego.
  • W trakcie testu: Używać pompy do utrzymania różnicy ciśnień. Po osiągnięciu temperatury testowej, utrzymywać ciśnienie robocze.

Konserwacja i rozwiązywanie problemów

Po zakończeniu testu należy:

  • Ostudzić komorę przed demontażem.
  • Otworzyć zawór upustowy pompy, aby zwolnić ciśnienie.
  • Dokładnie wyczyścić i osuszyć wszystkie elementy komory i odbiornika.
  • Sprawdzić gwinty i uszczelki.

W przypadku problemów z regulatorem (np. wycieki gazu, wzrost ciśnienia przy zamkniętych zaworach), należy sprawdzić szczelność gniazda lub wymienić regulator zgodnie z tabelą usterek w instrukcji.

Praktyczna pomoc

Typowe problemy

Wyciek gazu przy wylocie regulatora

Nieszczelność gniazda lub pełzanie (creep). Wymień regulator.

Wzrost ciśnienia wylotowego przy zamkniętych zaworach

Nieszczelność gniazda lub pełzanie. Wymień regulator.

Wyciek gazu z zaworu bezpieczeństwa

Uszkodzony zawór bezpieczeństwa (wymień) lub nieszczelność gniazda regulatora.

Niespójne odczyty

Zacinanie się gniazda regulatora (wymień regulator) lub uszkodzony manometr (wymień manometr).

Przed użyciem

  • Sprawdź stan wszystkich uszczelek (O-ringów) pod kątem uszkodzeń.
  • Upewnij się, że używasz odpowiedniego typu uszczelek (Viton 75D do 400°F, Viton 90D do 500°F).
  • Sprawdź, czy zawór upustowy ciśnienia na pompie jest zamknięty.
  • Upewnij się, że w płaszczu grzewczym znajduje się termometr.
  • Sprawdź, czy przewód zasilający nie jest uszkodzony i znajduje się z dala od gorących powierzchni.

Parametry w praktyce

Maksymalne ciśnienie
6000 PSI (41.4 MPa) - nie przekraczać tej wartości.
Maksymalna temperatura
500°F (260°C) - wymaga użycia uszczelek Viton 90D.

Ilustracje i schematy

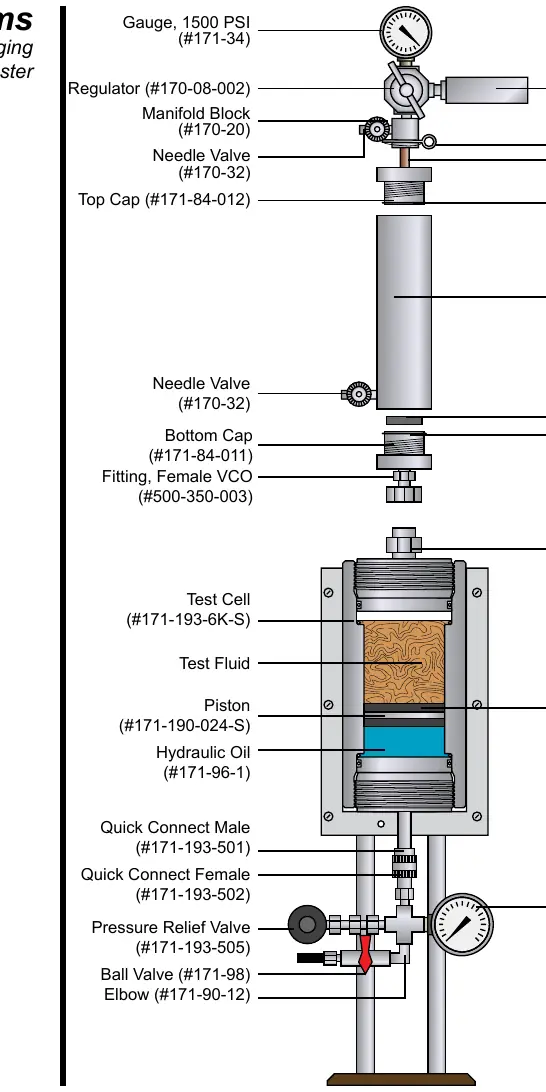

  • Schemat Permeability Plugging Tester pokazuje rozmieszczenie manometrów, zaworów, komory testowej i pompy.

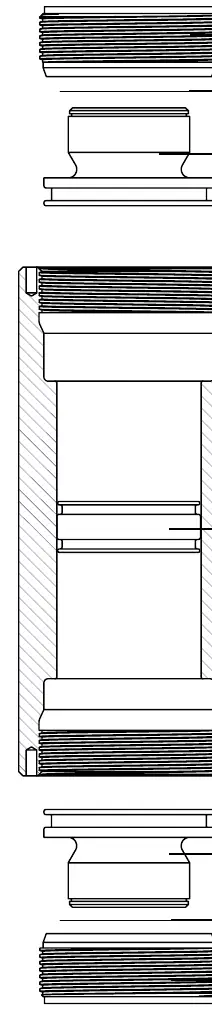

  • Schemat Test Cell przedstawia budowę komory, w tym położenie tłoka, nakrętek i uszczelek.

Zgodność modelu

  • Uszczelki Viton 75D (czarne) są przeznaczone do testów do 400°F.
  • Uszczelki Viton 90D (zielone) są przeznaczone do testów do 500°F.
  • Urządzenie wymaga zasilania odpowiedniego dla wersji (115V lub 230V).
